SlimCORE™ is 'n kompakte binnenshuise veselkabel wat ontwerp is vir maklike roetering, direkte terminasie en die eenvoud van gestruktureerde bekabeling.
- 12 of 24 vesels in enkel-eenheid-konstruksie maak direkte terminasie aan MPO-konneksies moontlik
- Grootte vir smal veselkanaalroetering tussen rakke en rye
- Lig genoeg vir enkelpersoon-trekwerk tussen rakke
- Alldieëlektriese konstruksie met aramidgaren-sterkte-elemente
- Vlambestande LSZH-omhulsel geskik vir binnenshuise datasentrumomgewings
Ontwerp om te Oortref
Afgelewer met Sekuriteit
Bekostiging Gemaak Eenvoudig
Gereed vir Vinnige Ontplooiing
Gereed om te Skaal
Nakoming Verseker
Die SlimCORE™ 12F- en 24F-kabels is ontwerp vir MPO-staminstallasies met 'n lae veseltelling binne datasentrums, tipies gelei deur veselkanaal tussen rakke en rye. Die enkel-eenheid-konstruksie ondersteun direkte terminasie aan MPO-konneksies op die rak- of ryvlak, wat die behoefte aan uitwaaierstelle elimineer.

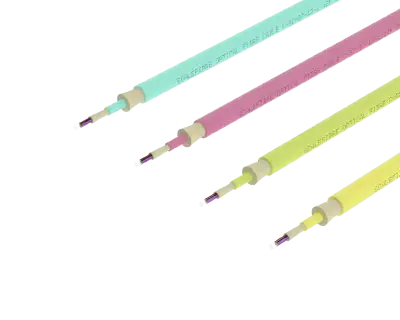

Met 'n 4.5 mm buitediameter en 'n nominale gewig van 17.7 kg/km (12F) of 18.6 kg/km (24F), is die kabels geskik vir kortlopende pleisterwerk, aggregasie aan die einde van die ry, en installasies in beperkte roetes. Konfigurasies is beskikbaar in enkelmodus (G.657.A1) en multimodus (OM3, OM4, OM5).
| Konstruksiebesonderhede | |
| Fibre Count | 12 of 24 vesels |
| Fibre Coating | 250µm primêr bedek |
| Strength Members | Aramidgare |
| Jacket Material | Lae Rook Nul Halogeen (LSZH) |
| Kabelafmetings | |
| Nominal Outer Diameter | 4.5 mm |
| Nominal Weight | 17.7 kg/km ±20% (12 Vesel) 18.6 kg/km ±20% (24 Vesel) |
| Meganiese Eienskappe | |
| Max Tensile Load (Short Term) | 500 N (12 Vesel) 500 N (24 Vesel) |
| Max Tensile Load (Long Term) | 160 N (12 Vesel) 160 N (24 Vesel) |
| Crush Resistance | 300 N / 10 cm (Lang Termyn) 1000 N / 10 cm (Kort Termyn) |
| Bend Radius (Installation) | ≥20 × OD |
| Bend Radius (Static) | ≥10 × OD |
| Omgewingseienskappe | |
| Temperature – Storage | -20°C tot +60°C |
| Temperature – Installation | -10°C tot +60°C |
| Temperature – Operation | -20°C tot +60°C |
| Naleving | |
| Flame Rating | IEC 60332-1, IEC 60332-3-24 |
| Standards | IEC 60794 AS/CA S008 AS/NZS 11801 Konstruksieprodukte Regulasie (CPR) Cca-s1a, d1, a1 |
| SlimCORE 12F Variasies | |
| C-SC-S7-12-L | SlimCore™ Kabel, Single Mode (G.657.A1), 12F, Yellow |
| C-SC-M3-12-L | SlimCore™ Kabel, Multi Mode (OM3), 12F, Aqua |

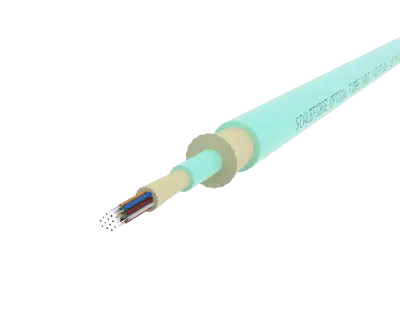

| C-SC-M4-12-L | SlimCore™ Kabel, Multi Mode (OM4), 12F, Aqua |

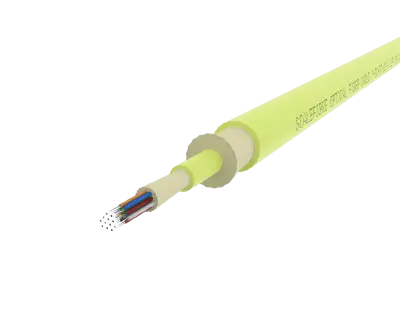

| C-SC-M5-12-L | SlimCore™ Kabel, Multi Mode (OM5), 12F, Lime Green |
| SlimCORE 24F Variasies | |
| C-SC-S7-24-L | SlimCore™ Kabel, Single Mode (G.657.A1), 24F, Yellow |
| C-SC-M3-24-L | SlimCore™ Kabel, Multi Mode (OM3), 12F, Aqua |
| C-SC-M4-24-L | SlimCore™ Kabel, Multi Mode (OM4), 12F, Aqua |

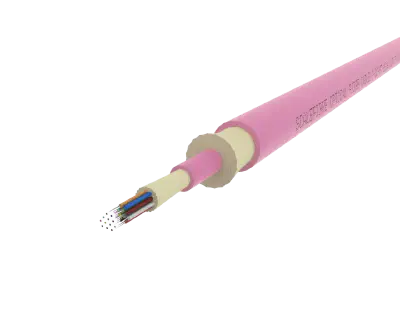

| C-SC-M4-24-L-EV | SlimCore™ Kabel, Multi Mode (OM4), 12F, Erika Violet |
| C-SC-M5-24-L | SlimCore™ Kabel, Multi Mode (OM5), 12F, Lime Green |
