SlimCORE™ 288F is 'n subeenheid-LSZH-gegradeerde binnenshuise veselkabel, ontwerp vir ultrahoë digtheid en vaartbelynde beëindiging in hoëkapasiteitomgewings.
- Vier-en-twintig 12-vesel-subeenhede maak direkte uitwaaier moontlik na vier-en-twintig MPO-verbindings per kabel
- Grootte vir hiperskaal-rugraat-blaar- en hoëdigtheid-datasentrumstamleiding-installasies
- Ontwerp vir bakgeleide trekkings in toegewyde veselpaaie
- Al-diëlektriese konstruksie met aramid-gare-sterktlede
- Vlamvertragende LSZH-omhulsel geskik vir binnenshuise datasentrumomgewings
Ontwerp om te Oortref
Afgelewer met Sekuriteit
Bekostiging Gemaak Eenvoudig
Gereed vir Vinnige Ontplooiing
Gereed om te Skaal
Nakoming Verseker
Die SlimCORE™ 288F-kabel ondersteun datasentrum- en hiperskaalvesel-aggregasietoepassings, insluitend ruggraat-blaar-kernstamleiding, ry-tot-ry-verspreiding, en hoofverspreidingsraam (MDF) beëindiging. Die vier-en-twintig 12-vesel-subeenheidkonstruksie verskaf die pleisterdigtheid wat by hiperskaal benodig word, wat gekonsolideerde MPO-uitwaaier vanaf 'n enkelkabeltrek ondersteun.
Met 'n 14 mm buitediameter en 175 kg/km nominale gewig, vereis installasie beplande bakgrootte en trekspanningbestuur. Konfigurasies is beskikbaar in enkelmodus (G.657.A1) en multimodus (OM3, OM4, OM5).
| Konstruksiebesonderhede | |
| Veseltelling | 288 vesels (24 × 12F subeenhede) |
| Veselbedekking | 250µm primêre bedekking |
| Subeenheiddiameter | 2.0 mm nominaal |
| Sterktlede | Aramid-gare |
| Omhulselmateriaal | Lae Rook Zero Halogeen (LSZH) |
| Kabelafmetings | |
| Nominale Buitediameter | 14.0 mm |
| Nominale Gewig | 175 kg/km ±10% |
| Meganiese Eienskappe | |
| Maksimum Trekbelasting (Kort Termyn) | 1320 N |
| Maksimum Trekbelasting (Lang Termyn) | 400 N |
| Drukweerstand | 110 N / cm |
| Buigradius (Installasie) | 280 mm |
| Buigradius (Staties) | 140 mm |
| Omgewingskenmerke | |
| Temperatuur – Installasie | -10°C to +60°C |
| Temperatuur – Werking | -20°C to +70°C |
| Temperatuur – Berging | -40°C to +70°C |
| Voldoening | |
| Vlamgradering | IEC 60332-1, IEC 60332-3-24 |
| Standaarde | IEC 60794-2-20, ISO/IEC 11801, AS/CA S008 |
| SlimCORE 288F Variante | |

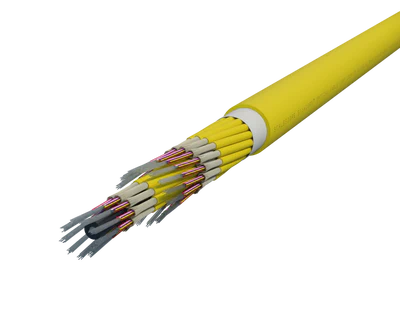

| C-SC-S7-288-L | SlimCore Subeenheidkabel, Enkelmodus (G.657.A1), 288F, Geel |
| C-SC-M3-288-L | SlimCore Subeenheidkabel, OM3, 288F, Aqua |

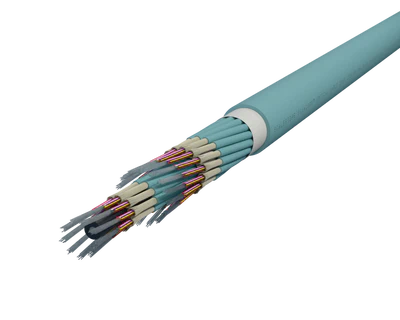

| C-SC-M4-288-L | SlimCore Subeenheidkabel, OM4, 288F, Aqua |

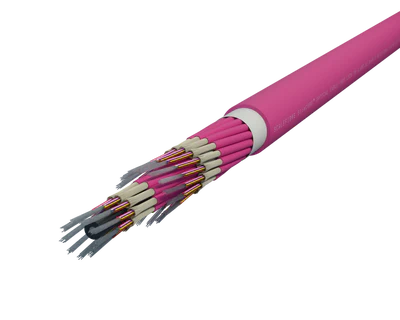

| C-SC-M4-288-L-EV | SlimCore Subeenheidkabel, OM4, 288F, Erika Violet |
| C-SC-M5-288-L | SlimCore Subeenheidkabel, OM5, 288F, Lime Green |
