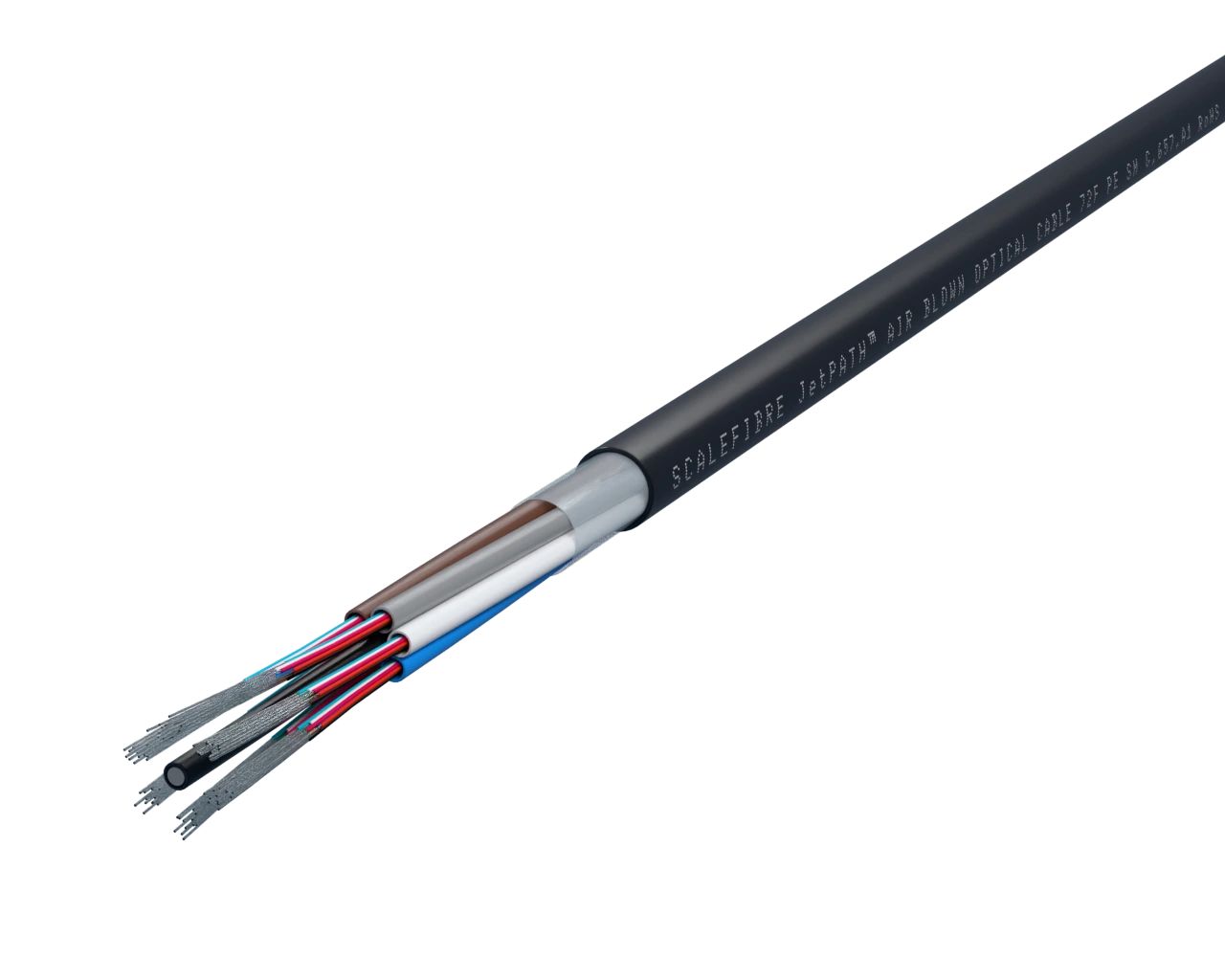

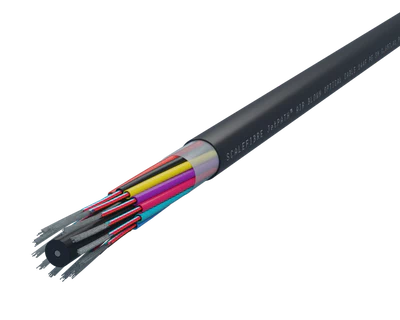

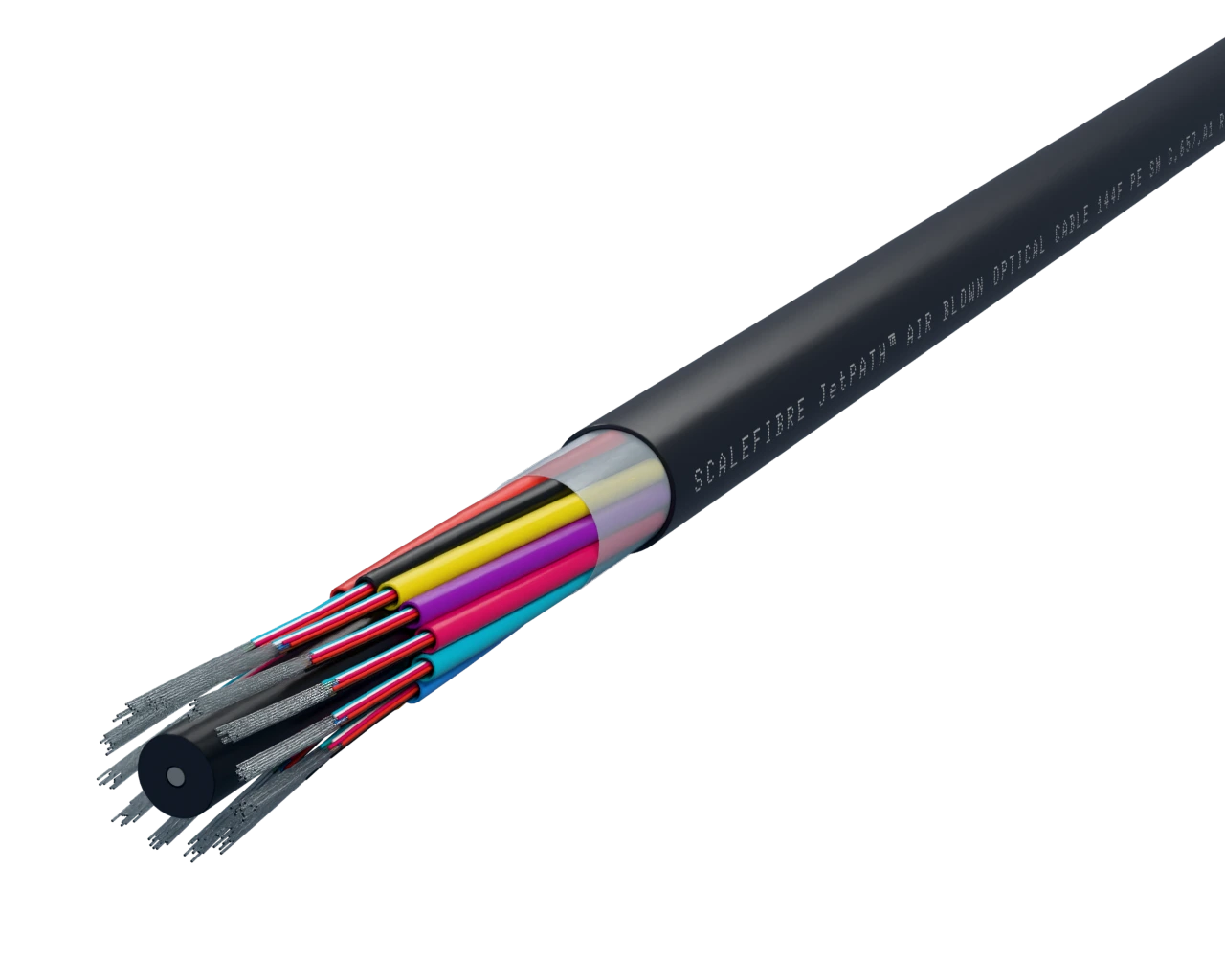

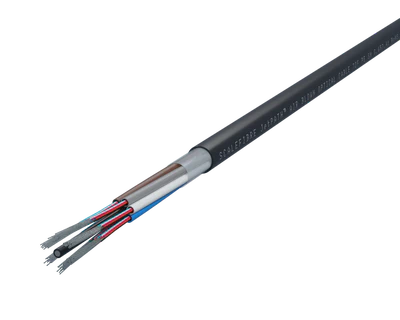

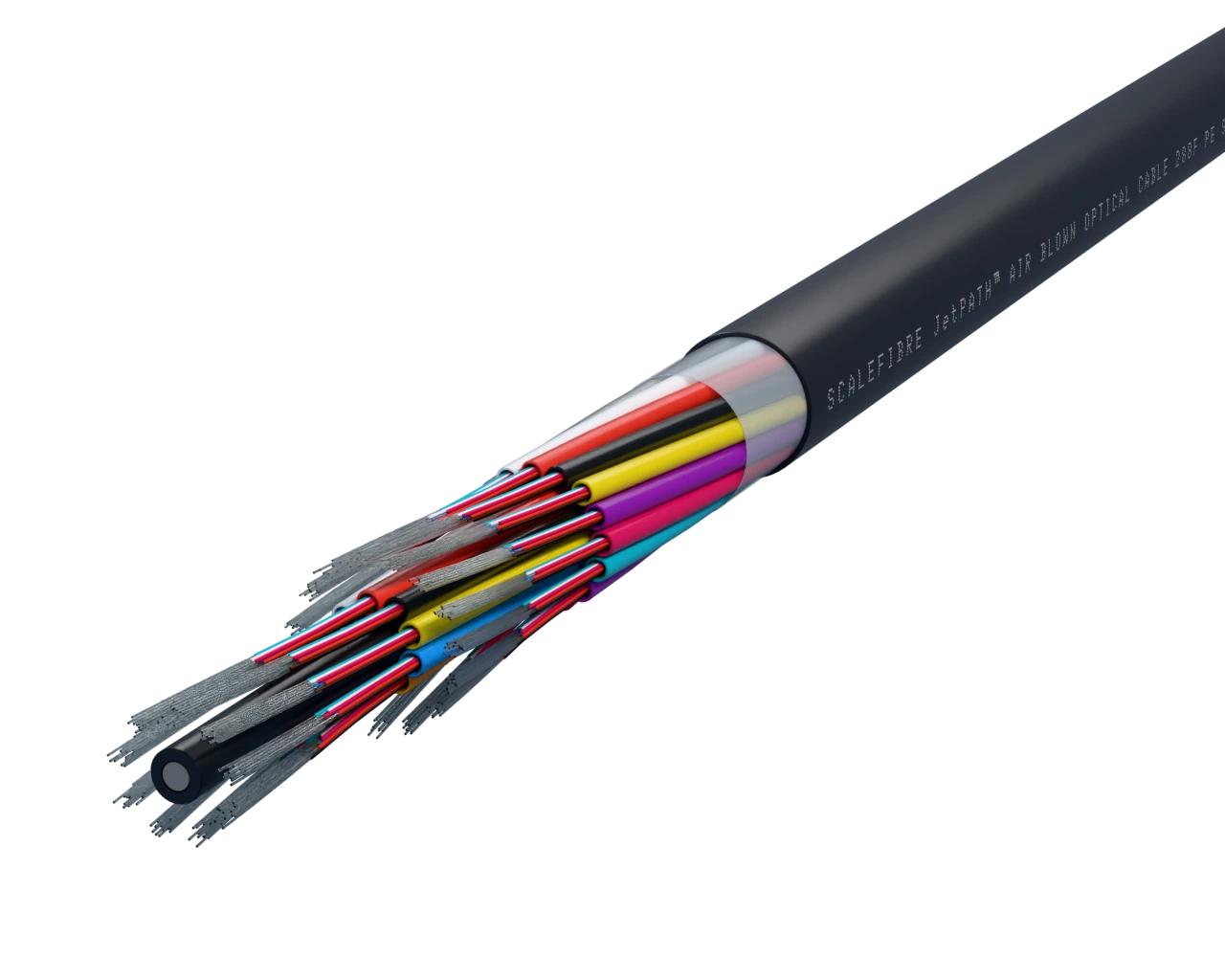

JetPATH™ Luggeblaasde Mini Losbuis Optiese Vesel Kabel

JetPATH™ luggeblaasde mini losbuis optiese kabel (12–864F) met PE omhulsel, FRP sterkte-element en droë kern met StaticGEL™ buise.
  • Veseltellings van 12 tot 864
  • Kompakte diameters vir maksimum buiskanaal benutting
  • Gestrande losbuis konstruksie vir vinnige, buigsame installasie deur te blaas of te trek
  • FRP sentrale sterkte-element verseker treksterkte in langafstandtrekke
  • Droë kern met StaticGEL™ losbuise vir skoon, lae-gemors hantering
Kategorie: ,
NAVRAAG NOU
Deel:

Ontwerp om te Oortref

Afgelewer met Sekuriteit

Bekostiging Gemaak Eenvoudig

Gereed vir Vinnige Ontplooiing

Gereed om te Skaal

Nakoming Verseker

JetPATH™ is ScaleFibre se luggeblaasde mini losbuis optiese kabel familie, ontwerp vir kompaktheid en vinnige geskiete of luggeblaasde installasie in oorlaaide buiskanaal en mikrobuiskanaal omgewings. Veseltellings strek van 12 tot 864, met diameters so klein as 6.3 mm om buiskanale maksimaal te benut. 'n Swart poliëtileen (PE) omhulsel verseker duursaamheid, terwyl 'n FRP sentrale sterkte-element treksterkte bied vir langafstandtrekke en luggeblaasde skote. Die droë kern met StaticGEL™ waterblokverbinding binne die buise lewer skoon, lae-gemors hantering op die terrein.

JetPATH™ ondersteun installasie deur lugblaas, spuit, trek of dryf oor hiperskaal-, operateur-, ondernemings-, nuts- en kampusnetwerke. Beskikbaar met enkelmodus (G.657.A1 of G.657.A2) en multimodus (OM1 / OM3 / OM4 / OM5) veselopsies.

Bedoel vir buitelug mini losbuis ruggraat lopies oor Afrikaanse metro-vesel uitrol, met die PE-omhulde konstruksie wat loopgraaf-buiskanaal installasies oor Suider-, Oos- en Wes-Afrika ondersteun.

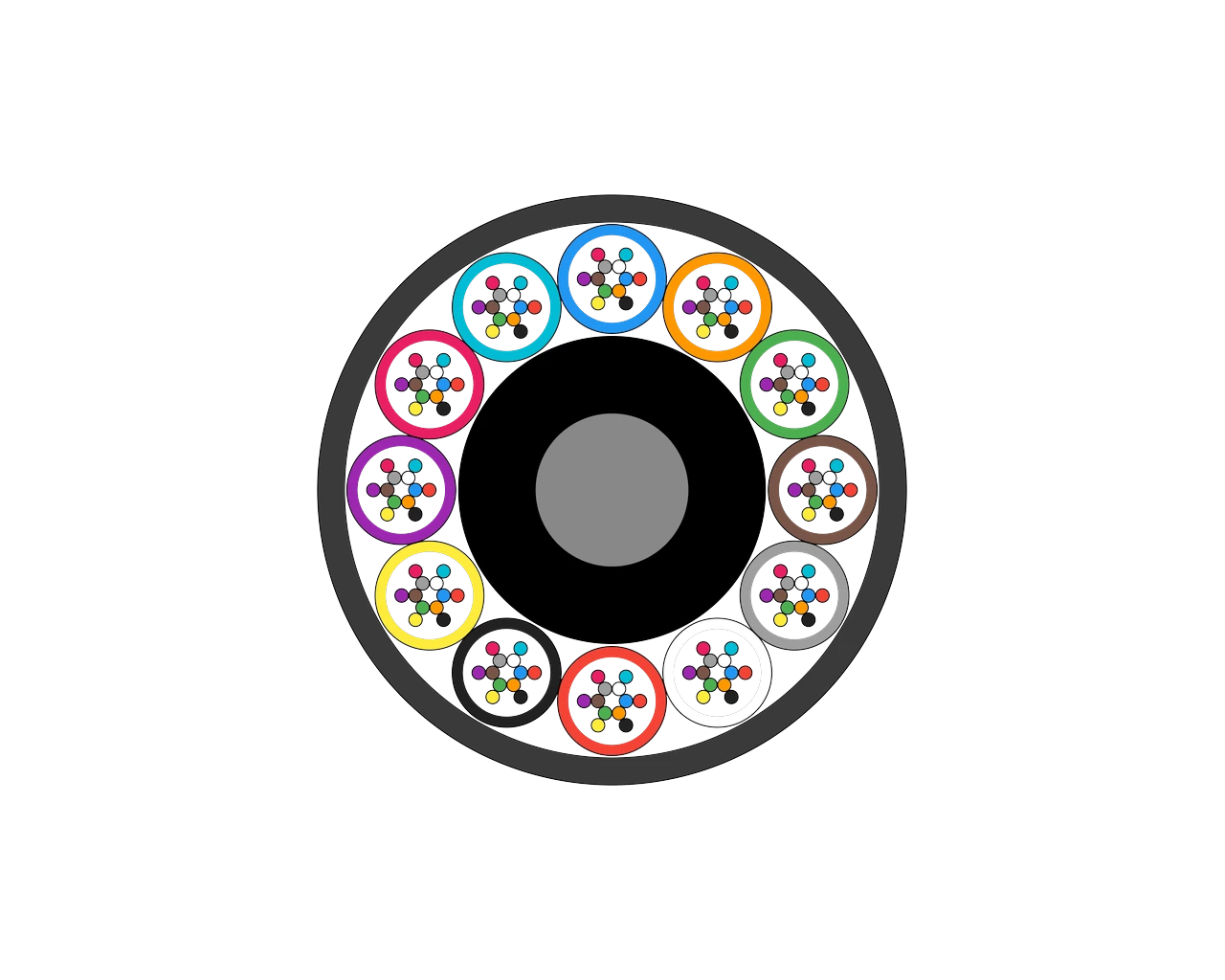

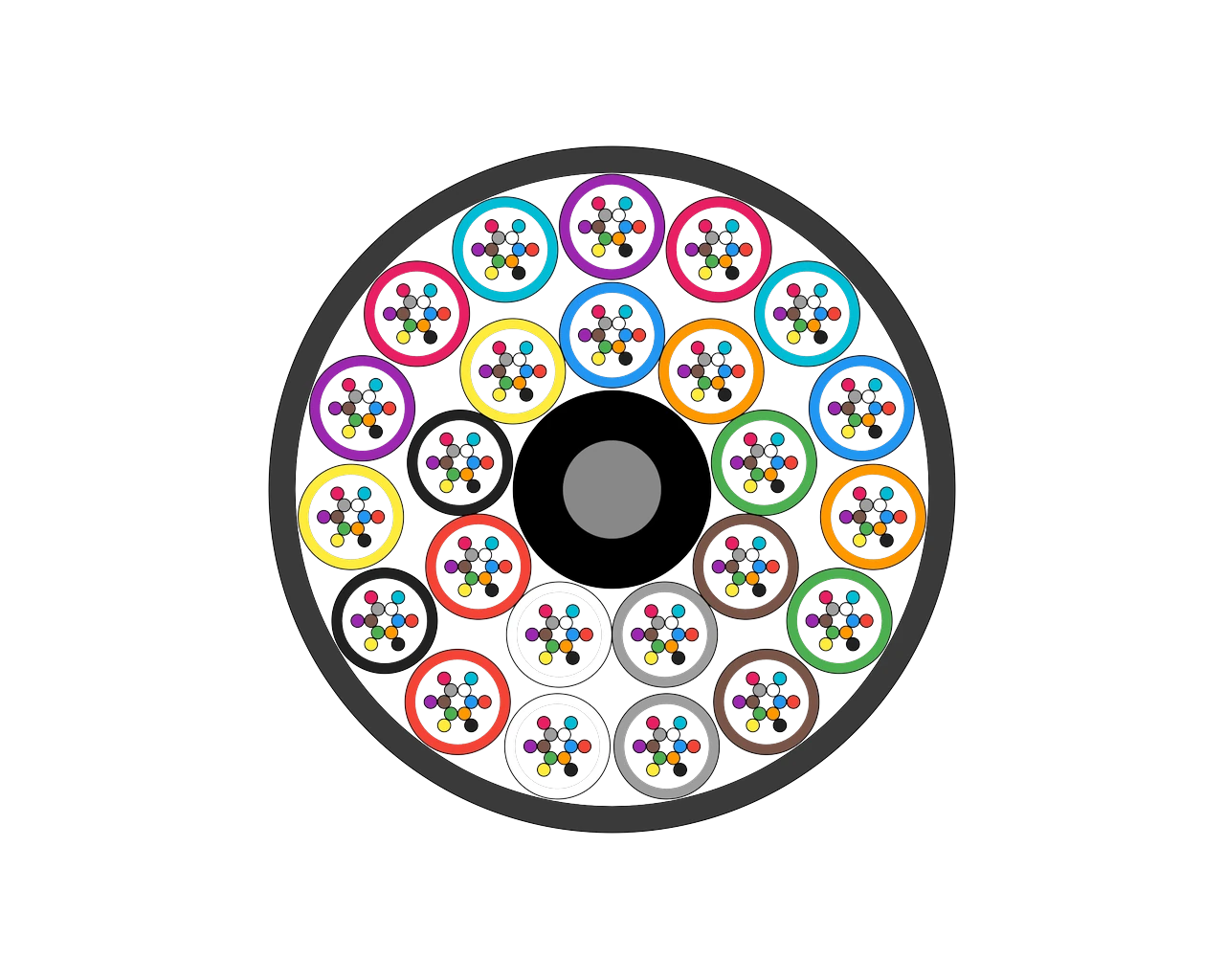

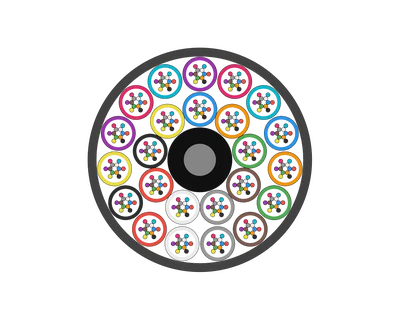

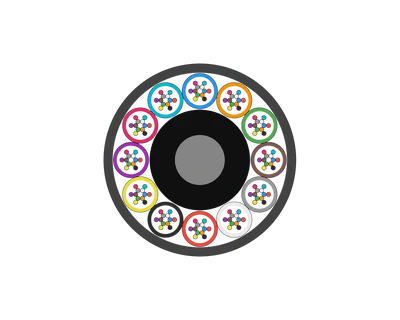

Konstruksiebesonderhede
Fibre Count12 tot 864 vesels
Fibre TypeEnkelmodus G.657.A1
Enkelmodus G.657.A2
Multimodus OM1
Multimodus OM3
Multimodus OM4
Tube ConfigurationTot 24 losbuise (12–36 vesels per buis afhangende van telling)
Tube FillingStaticGEL™ tegnologie vir skoon, vinnige hantering
Core Water BlockingDroë kern met waterswelbare gare rondom sentrale element
Strength MemberSentrale FRP staaf (dielektries)
RipcordsTwee
JacketPoliëtileen (PE)
Kabelafmetings
Outside Diameter12F: 6.3 mm
24F: 6.3 mm
48F: 6.3 ± 0.3 mm
72F: 6.3 ± 0.3 mm
144F: 8.3 ± 0.3 mm
288F: 9.8 ± 0.3 mm
432F: 10.9 ± 0.3 mm
864F: 11.6 ± 0.3 mm
Weight12F: 31 kg/km
24F: 31 kg/km
48F: 33 kg/km
72F: 33 kg/km
144F: 62 kg/km
288F: 82 kg/km
432F: 96 kg/km
864F: 110 kg/km
Buigradius
Minimum Bend Radius (Installation)130 mm tot 230 mm (afhangende van veseltelling)
Minimum Bend Radius (No-Load / Static)65 mm tot 115 mm (afhangende van veseltelling)
Meganiese Eienskappe
Tensile Strength (Short Term)1,000 N (12–144F) / 2,000 N (288–864F)
Crush Resistance2,000 N/10 cm
Omgewingskenmerke
Operating Temperature-10 °C tot +70 °C
Installation Temperature0 °C tot +50 °C
Storage Temperature-20 °C tot +70 °C
Voldoening
StandardsIEC 60794; AS/CA S008; TIA-598-C; ITU-T optiese vesel standaarde
RoHS3 CompliantJa
Mini Losbuis Enkelmodus (G.657.A1) – Standaard Veseltellings
OnderdeelnommerBeskrywing
C-MLT-S7-12-PJetPATH™ Mini Losbuis, 12 Vesel, Enkelmodus (G.657.A1), PE
C-MLT-S7-24-PJetPATH™ Mini Losbuis, 24 Vesel, Enkelmodus (G.657.A1), PE
C-MLT-S7-48-PJetPATH™ Mini Losbuis, 48 Vesel, Enkelmodus (G.657.A1), PE
C-MLT-S7-72-PJetPATH™ Mini Losbuis, 72 Vesel, Enkelmodus (G.657.A1), PE
C-MLT-S7-96-PJetPATH™ Mini Losbuis, 96 Vesel, Enkelmodus (G.657.A1), PE
C-MLT-S7-144-PJetPATH™ Mini Losbuis, 144 Vesel, Enkelmodus (G.657.A1), PE
C-MLT-S7-288-PJetPATH™ Mini Losbuis, 288 Vesel, Enkelmodus (G.657.A1), PE
C-MLT-S7-432-PJetPATH™ Mini Losbuis, 432 Vesel, Enkelmodus (G.657.A1), PE
C-MLT-S7-864-PJetPATH™ Mini Losbuis, 864 Vesel, Enkelmodus (G.657.A1), PE
Mini Losbuis Enkelmodus (G.657.A2) – Standaard Veseltellings
OnderdeelnommerBeskrywing
C-MLT-S7A2-12-PJetPATH™ Mini Losbuis, 12 Vesel, Enkelmodus (G.657.A2), PE
C-MLT-S7A2-24-PJetPATH™ Mini Losbuis, 24 Vesel, Enkelmodus (G.657.A2), PE
C-MLT-S7A2-48-PJetPATH™ Mini Losbuis, 48 Vesel, Enkelmodus (G.657.A2), PE
C-MLT-S7A2-72-PJetPATH™ Mini Losbuis, 72 Vesel, Enkelmodus (G.657.A2), PE
C-MLT-S7A2-96-PJetPATH™ Mini Losbuis, 96 Vesel, Enkelmodus (G.657.A2), PE
C-MLT-S7A2-144-PJetPATH™ Mini Losbuis, 144 Vesel, Enkelmodus (G.657.A2), PE
C-MLT-S7A2-288-PJetPATH™ Mini Losbuis, 288 Vesel, Enkelmodus (G.657.A2), PE
C-MLT-S7A2-432-PJetPATH™ Mini Losbuis, 432 Vesel, Enkelmodus (G.657.A2), PE
C-MLT-S7A2-864-PJetPATH™ Mini Losbuis, 864 Vesel, Enkelmodus (G.657.A2), PE
Mini Losbuis Multimodus (OM1) – Standaard Veseltellings
OnderdeelnommerBeskrywing
C-MLT-M1-12-PJetPATH™ Mini Losbuis, 12 Vesel, Multimodus (OM1), PE
C-MLT-M1-24-PJetPATH™ Mini Losbuis, 24 Vesel, Multimodus (OM1), PE
C-MLT-M1-48-PJetPATH™ Mini Losbuis, 48 Vesel, Multimodus (OM1), PE
C-MLT-M1-72-PJetPATH™ Mini Losbuis, 72 Vesel, Multimodus (OM1), PE
C-MLT-M1-96-PJetPATH™ Mini Losbuis, 96 Vesel, Multimodus (OM1), PE
C-MLT-M1-144-PJetPATH™ Mini Losbuis, 144 Vesel, Multimodus (OM1), PE
C-MLT-M1-288-PJetPATH™ Mini Losbuis, 288 Vesel, Multimodus (OM1), PE
C-MLT-M1-432-PJetPATH™ Mini Losbuis, 432 Vesel, Multimodus (OM1), PE
C-MLT-M1-864-PJetPATH™ Mini Losbuis, 864 Vesel, Multimodus (OM1), PE
Mini Losbuis Multimodus (OM3) – Standaard Veseltellings
OnderdeelnommerBeskrywing
C-MLT-M3-12-PJetPATH™ Mini Losbuis, 12 Vesel, Multimodus (OM3), PE
C-MLT-M3-24-PJetPATH™ Mini Losbuis, 24 Vesel, Multimodus (OM3), PE
C-MLT-M3-48-PJetPATH™ Mini Losbuis, 48 Vesel, Multimodus (OM3), PE
C-MLT-M3-72-PJetPATH™ Mini Losbuis, 72 Vesel, Multimodus (OM3), PE
C-MLT-M3-96-PJetPATH™ Mini Losbuis, 96 Vesel, Multimodus (OM3), PE
C-MLT-M3-144-PJetPATH™ Mini Losbuis, 144 Vesel, Multimodus (OM3), PE
C-MLT-M3-288-PJetPATH™ Mini Losbuis, 288 Vesel, Multimodus (OM3), PE
C-MLT-M3-432-PJetPATH™ Mini Losbuis, 432 Vesel, Multimodus (OM3), PE
C-MLT-M3-864-PJetPATH™ Mini Losbuis, 864 Vesel, Multimodus (OM3), PE
Mini Losbuis Multimodus (OM4) – Standaard Veseltellings
OnderdeelnommerBeskrywing
C-MLT-M4-12-PJetPATH™ Mini Losbuis, 12 Vesel, Multimodus (OM4), PE
C-MLT-M4-24-PJetPATH™ Mini Losbuis, 24 Vesel, Multimodus (OM4), PE
C-MLT-M4-48-PJetPATH™ Mini Losbuis, 48 Vesel, Multimodus (OM4), PE
C-MLT-M4-72-PJetPATH™ Mini Losbuis, 72 Vesel, Multimodus (OM4), PE
C-MLT-M4-96-PJetPATH™ Mini Losbuis, 96 Vesel, Multimodus (OM4), PE
C-MLT-M4-144-PJetPATH™ Mini Losbuis, 144 Vesel, Multimodus (OM4), PE
C-MLT-M4-288-PJetPATH™ Mini Losbuis, 288 Vesel, Multimodus (OM4), PE
C-MLT-M4-432-PJetPATH™ Mini Losbuis, 432 Vesel, Multimodus (OM4), PE
C-MLT-M4-864-PJetPATH™ Mini Losbuis, 864 Vesel, Multimodus (OM4), PE
