- Geoptimaliseer vir medium spanwydtes (tot 140m afhangende van die lading)
- Robuuste diameters ontwerp vir lugstabiliteit
- SZ-gestrande losbuiskonstruksie vir verbeterde buigsaamheid en toegang tot die middelspan
- FRP-sentrale lid en Aramid-randgarings vir selfondersteunende sterkte
- Droë kern met StaticGEL™ los buise vir skoon, lae-mors hantering
- Al-diëlektriese nie-metaal konstruksie (geen aarding nodig nie)
- Al-diëlektriese nie-metaal konstruksie (geen aarding nodig nie)
Ontwerp om te Oortref
Afgelewer met Sekuriteit
Bekostiging Gemaak Eenvoudig
Gereed vir Vinnige Ontplooiing
Gereed om te Skaal
Nakoming Verseker

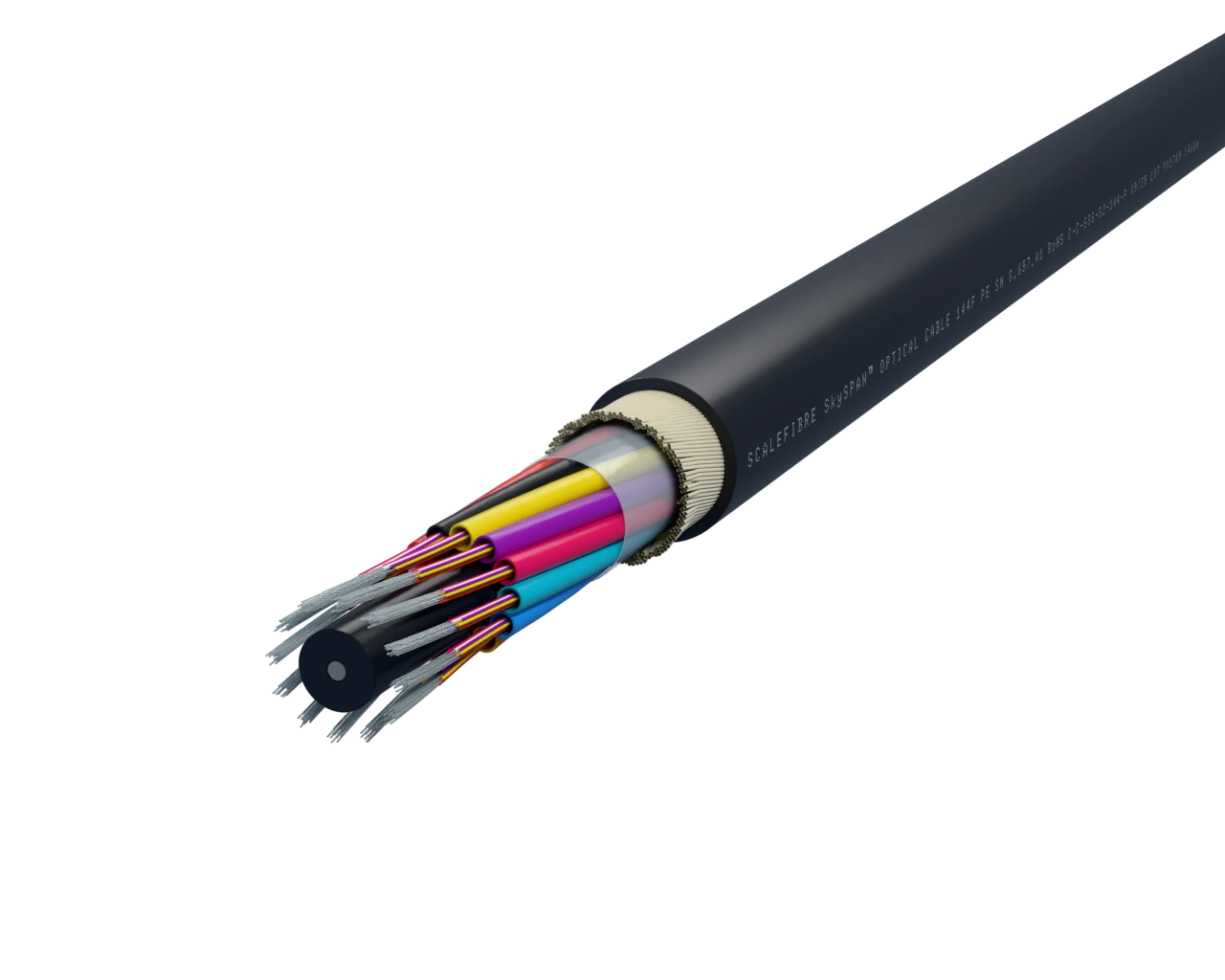

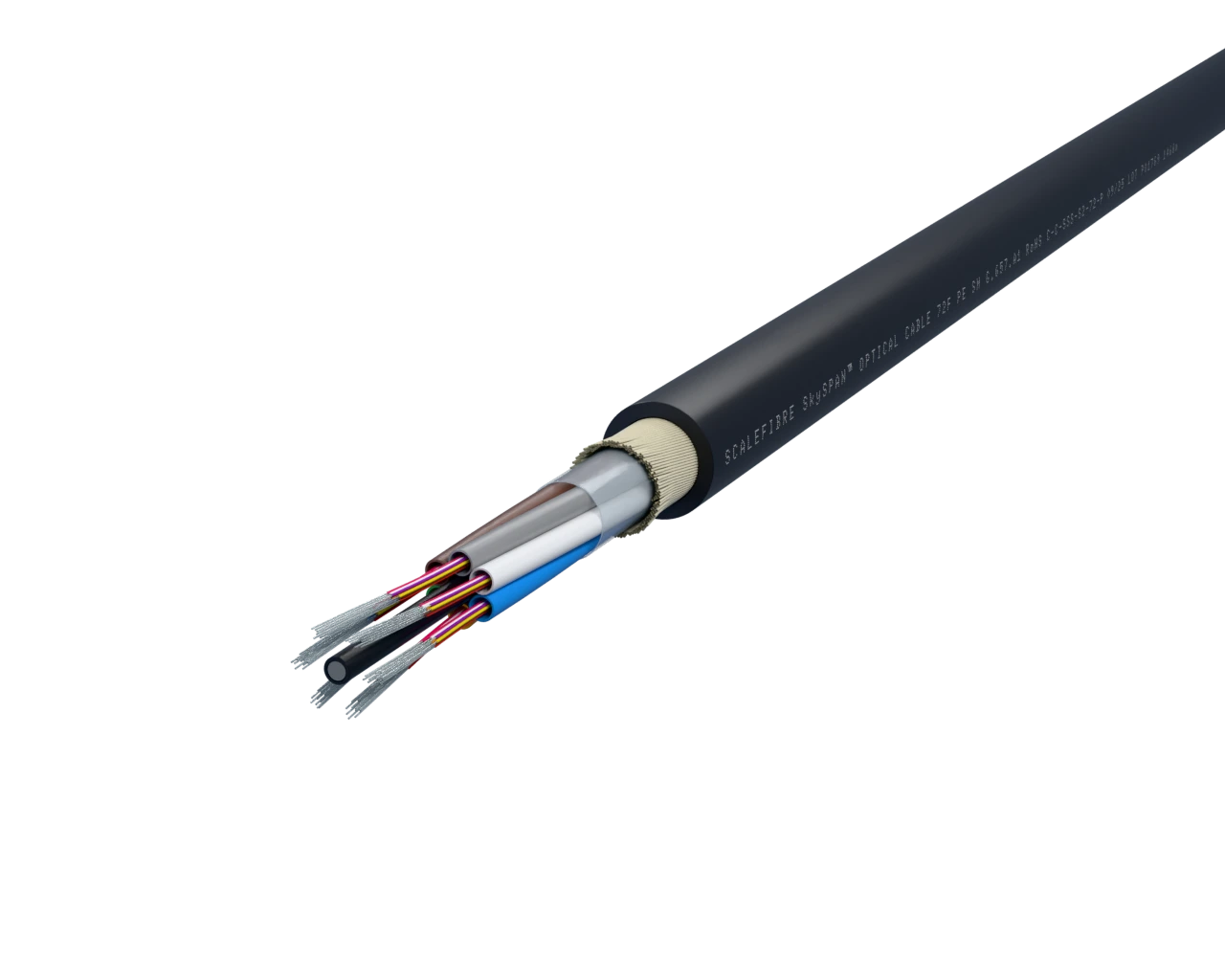

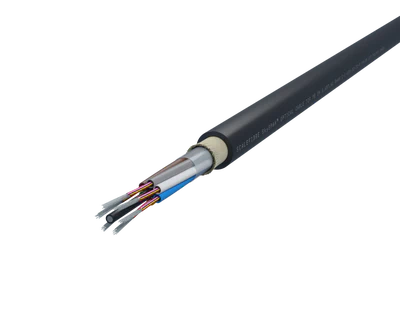

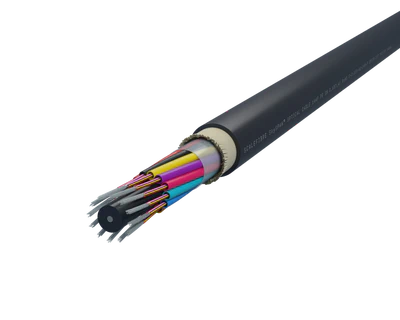

Die SkySPAN™ Kortspan ADSS (All-Dielektriese Selfondersteunende) optiese kabelfamilie is ontwerp vir lugpool-tot-pool verspreidingsnetwerke waar metaalboodskappers nie geskik is nie. Hierdie kabel is ontwerp om maksimum kapasiteit te lewer met veseltellings tot 288, en beskik oor 'n robuuste, nie-metaal konstruksie wat ideaal is vir diëlektriese toepassings. Hierdie kabel kan afstande tot 140 meter oorsteek (afhangende van die laaitoestande) en is ontwerp vir hoëkapasiteitsnetwerke met veseltellings tot 288.
Die kabel maak gebruik van 'n kernontwerp met 'n los buis (SZ) met StaticGEL™-tegnologie vir skoon, vinnige hantering. 'n Sentrale FRP-sterktelid en perifere aramiedgarings bied die nodige treksterkte vir selfondersteunende installasie sonder aardingsvereistes. Afgewerk met 'n duursame swart poliëtileen (PE)-omslag, verseker SkySPAN™ langtermynbetroubaarheid in uitdagende omgewingstoestande.
| Konstruksiebesonderhede | |
| Veseltelling | 6 tot 288 vesels |
| Veseltipe | Enkelmodus G.652.D Enkelmodus G.657.A1 Enkelmodus G.655 Multimodus Spesialiteitsvesels |
| Buiskonfigurasie | SZ-gestrande los buise (Maks. 12 vesels per buis) |
| Buisvulling | StaticGEL™-tegnologie vir skoon, vinnige hantering |
| Kernwaterblokkering | Droë kern met waterblokkerende gare en band |
| Sterktelid | Sentrale FRP-staaf (diëlektriese) |
| Perifere Sterkte | Aramide Garings |
| Skeurkoorde | Een |
| Baadjie | Swart poliëtileen (PE) |
| Kabelafmetings | |
| Buitediameter | 6-72F: 11.3 ± 0.5 mm 96F: 12.8 ± 0.5 mm 120F: 14.3 ± 0.5 mm 144F: 15.8 ± 0.5 mm 288F: 18.5 ± 0.5 mm |
| Gewig | 6-72F: 96-98 lb/km 96F: 126 lb/km 120F: 155 lb/km 144F: 188 lb/km 288F: 258 lb/km |
| Buigradius | |
| Minimum Buigradius (Installasie) | 20 × Kabel-OD (226 mm tot 370 mm afhangende van die aantal) |
| Minimum Buigradius (Geen Las / Staties) | 10 × Kabel-OD (113 mm tot 185 mm afhangende van die aantal) |
| Meganiese eienskappe | |
| Treksterkte | 2 700 N (IEC 60794-1-2 Metode E1) |
| Weerstand teen druk | 2 000 N/100 mm (IEC 60794-1-2 Metode E3) |
| Impakweerstand | 10 J (IEC 60794-1 Metode E4) |
| Omgewingsgesondheid | |
| Bedryfstemperatuur | -40 °C tot +70 °C |
| Installasietemperatuur | -30 °C tot +60 °C |
| Bergingstemperatuur | -40 °C tot +70 °C |
| Nakoming | |
| Standaarde | IEC 60794-1; AS/CA S008; ITU-T optiese vesel standaarde |
| RoHS-voldoenend | Ja |
| SkySPAN™ ADSS Enkelmodus (G.652.D) – Standaard Veseltellings | |
| Onderdeelnommer | Beskrywing |
| C-SSS-S2-6-P | ADSS Cable, Short Span, Single Mode (G.652.D), 6F, PE Jacket |
| C-SSS-S2-12-P | ADSS Cable, Short Span, Single Mode (G.652.D), 12F, PE Jacket |
| C-SSS-S2-24-P | ADSS Cable, Short Span, Single Mode (G.652.D), 24F, PE Jacket |
| C-SSS-S2-48-P | ADSS Cable, Short Span, Single Mode (G.652.D), 48F, PE Jacket |
| C-SSS-S2-72-P | ADSS Cable, Short Span, Single Mode (G.652.D), 72F, PE Jacket |
| C-SSS-S2-96-P | ADSS Cable, Short Span, Single Mode (G.652.D), 96F, PE Jacket |
| C-SSS-S2-144-P | ADSS Cable, Short Span, Single Mode (G.652.D), 144F, PE Jacket |
| C-SSS-S2-288-P | ADSS Cable, Short Span, Single Mode (G.652.D), 288F, PE Jacket |
| SkySPAN™ ADSS Enkelmodus (G.657.A1) – Standaard Veseltellings | |
| Onderdeelnommer | Beskrywing |
| C-SSS-S7-6-P | ADSS Cable, Short Span, Single Mode (G.657.A1), 6F, PE Jacket |
| C-SSS-S7-12-P | ADSS Cable, Short Span, Single Mode (G.657.A1), 12F, PE Jacket |
| C-SSS-S7-24-P | ADSS Cable, Short Span, Single Mode (G.657.A1), 24F, PE Jacket |
| C-SSS-S7-48-P | ADSS Cable, Short Span, Single Mode (G.657.A1), 48F, PE Jacket |
| C-SSS-S7-72-P | ADSS Cable, Short Span, Single Mode (G.657.A1), 72F, PE Jacket |
| C-SSS-S7-96-P | ADSS Cable, Short Span, Single Mode (G.657.A1), 96F, PE Jacket |
| C-SSS-S7-144-P | ADSS Cable, Short Span, Single Mode (G.657.A1), 144F, PE Jacket |
| C-SSS-S7-288-P | ADSS Cable, Short Span, Single Mode (G.657.A1), 288F, PE Jacket |
