FlexSHUFFLE™ 4x4 MPO-skommelsamestellings

4x4 MPO-8-maasskommel in 'n pleisterkoordformaat. Kleurgeïdentifiseerde stroomop-takke vir elke skakelaarstruktuur, sonder dat 'n behuising, kasset of rakspasie benodig word.
  • 4x4-maasskommel, elke MPO-8-poort bereik al vier strukture
  • Stroomop-takke kleurgekodeer blou, oranje, groen en bruin per struktuur
  • Pleisterkoordformaat, geen behuising of kasset nie en geen rakspasie gebruik nie
  • Twee minder gekoppelde MPO-verbindings as ’n kassetgebaseerde skommel
  • Enkelmodus G.657.A1 met MPO-8 APC-aansluitings, 32 vesels
  • Fabriekgetermineer en 100% IL/RL-getoets
Kategorie: ,
NAVRAAG NOU
Deel:

Ontwerp om te Oortref

Afgelewer met Sekuriteit

Bekostiging Gemaak Eenvoudig

Gereed vir Vinnige Ontplooiing

Gereed om te Skaal

Nakoming Verseker

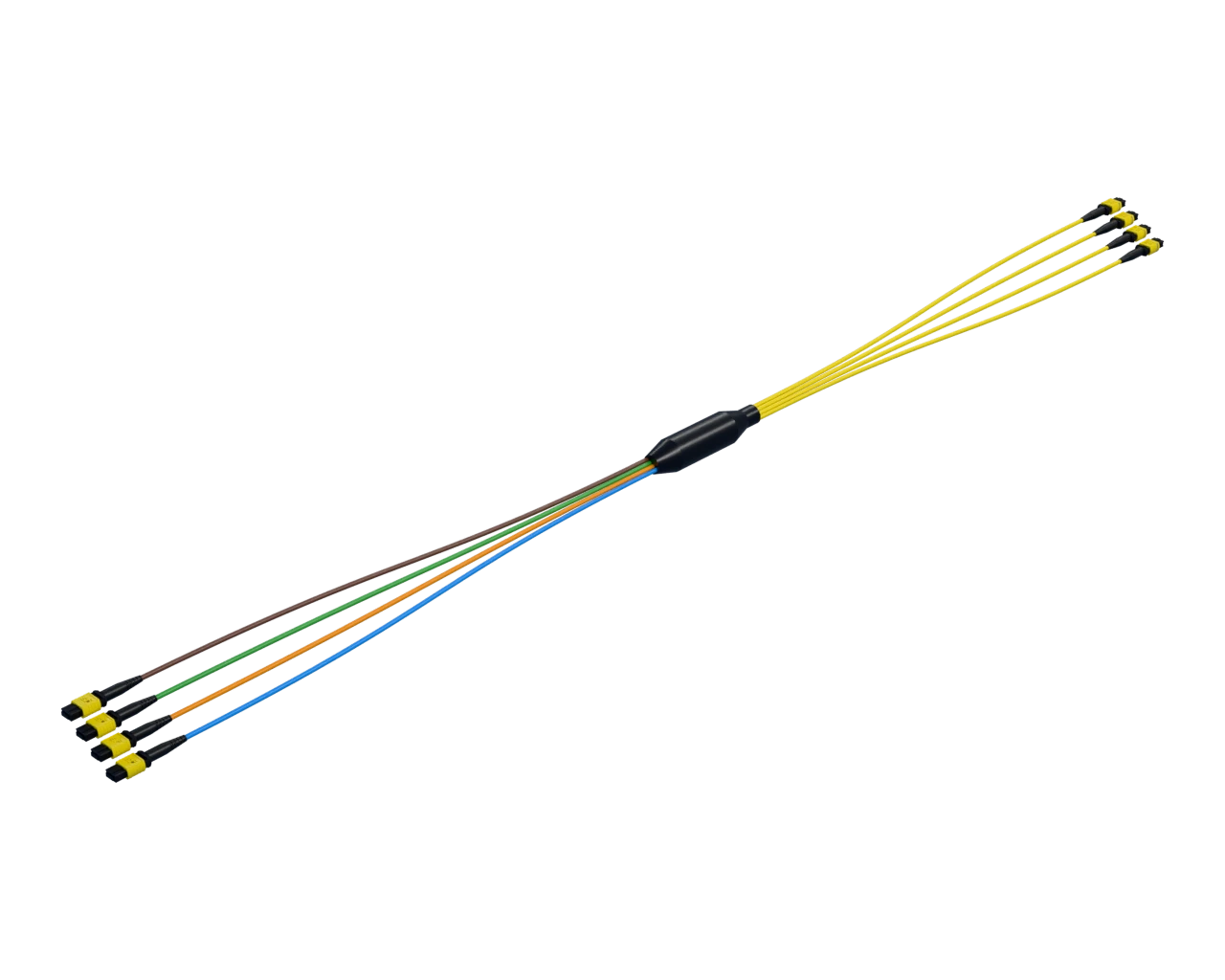

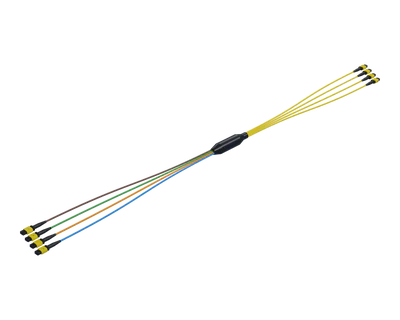

FlexSHUFFLE™ 4x4 MPO-skommelsamestellings bou 'n volledige veselmaas tussen vier MPO-8-poorte en vier stroomop-skakelaarstrukture in 'n enkele vooraf-getermineerde kabel. Elke MPO-8-tak versprei sy vier dupleksbane oor al vier takke aan die teenoorgestelde kant, sodat elke poort elke struktuur bereik sonder 'n skommelkasset, pleistering op veselvlak of herkartering in die veld.

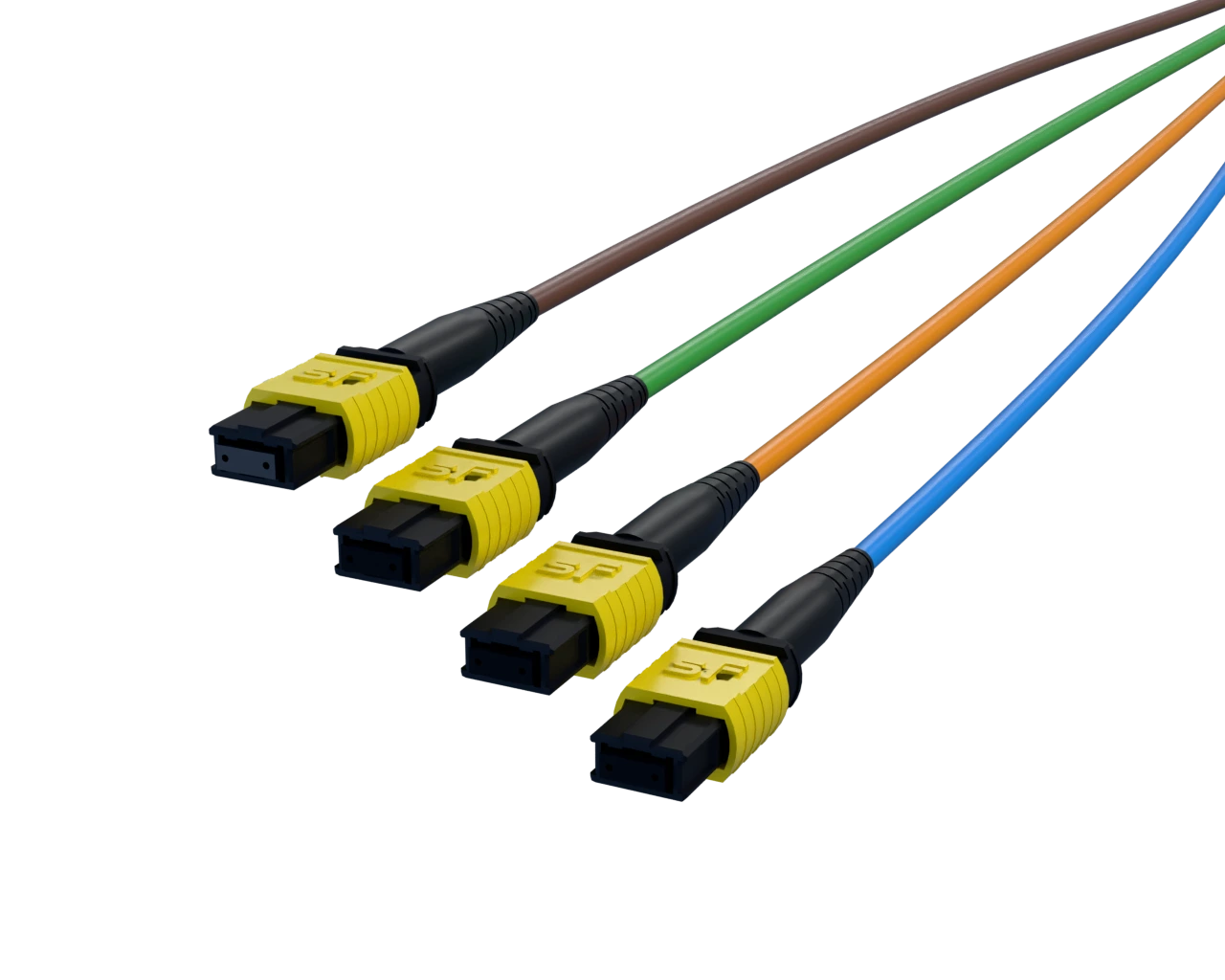

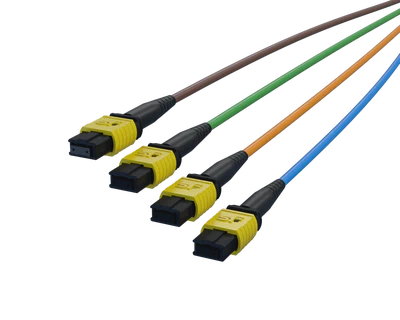

Die stroomop-takke is kleurgekodeer blou, oranje, groen en bruin, volgens die TIA-598-volgorde vir posisies 1 tot 4. Elke skakelaarstruktuur word in een oogopslag geïdentifiseer, wat installasie versnel en raaiwerk uitskakel tydens skuiwe, byvoegings en veranderinge in digte leaf-spine- en KI-klusterstrukture.

FlexSHUFFLE™ word in 'n pleisterkoordformaat gebou. Daar is geen behuising, kasset of paneel om te monteer nie, en geen rakspasie word gebruik nie. Die samestelling word soos enige ander pleisterkoord deur bestaande kabelbestuurders gelei, en deur die kasset weg te laat, word ook twee gekoppelde MPO-verbindings uit elke skakel verwyder, wat meer van die optiese verliesbegroting vir die kanaal oorlaat.

Samestellings gebruik buigongevoelige enkelmodus G.657.A1-vesel met MPO-8 APC-aansluitings, en word in die fabriek getermineer en voor versending 100% getoets vir invoegverlies en terugkeerverlies.

Algemeen
Konfigurasie4x4-maasskommel (4 × MPO-8 na 4 × MPO-8)
Veseltelling32 vesels (8 per MPO-8-tak)
BaankarteringMaas, dupleks: elke MPO-8-tak versprei sy vier dupleksbane oor al vier takke aan die teenoorgestelde kant
TakidentifikasieStroomop-takke kleurgekodeer blou, oranje, groen en bruin (TIA-598-posisies 1 tot 4)
FormaatPleisterkoordsamestelling, geen behuising, kasset of rakspasie benodig nie
Tegniese Spesifikasies
VeseltipeEnkelmodus G.657.A1
AansluitingsMPO-8 (Manlik) en MPO-8 (Vroulik), APC-polering
Poleerhoek van Aansluiting8° APC (Hoekige Fisiese Kontak)
Invoegverlies≤0.35 dB per MPO-aansluiting
Terugkeerverlies≥60 dB
Bedryfstemperatuur-20°C tot +70°C
NakomingTIA/EIA-568, RoHS, REACH
Enkelmodus (G.657.A1), MPO-8 APC, 4x4 Maas Dupleks
FSA-S7A2-32-4-MP8M-MP8F-MDFlexSHUFFLE™ Samestelling, Enkelmodus (G.657.A1), 32 vesel, 4x4 MPO-8(Vroulik) / MPO-8(Manlik), maas, dupleks
