- Breek MPO-ruggraat in diskrete verbindings uit
- Ondersteun 8F, 12F en 24F waaieruitvoere
- Fabriek beëindig en 100% IL/RL getoets
- LSZH- en CPR-gegradeerde baadjie-opsies
- Ideaal vir transceiver-, pleisterpaneel- en skakelaarverbindings
- Vereenvoudig migrasie van MPO-trunks na duplekspoort
Ontwerp om te Oortref
Afgelewer met Sekuriteit
Bekostiging Gemaak Eenvoudig
Gereed vir Vinnige Ontplooiing
Gereed om te Skaal
Nakoming Verseker
MPO-uitbreidingskabels (fanout) bied 'n naatlose oorgang van hoëdigtheid-ruggraatkabels na toerustingkoppelvlakke. Elke samestelling eindig met 'n ScaleFibre MPO-konnektor aan die een kant en individuele LC- of SC-konnektors aan die ander kant, wat direkte verbinding met sender-ontvangers, koppelingspanele of skakelaars moontlik maak.
Beskikbaar in enkelmodus OS2 (G.657.A1) en multimodus OM3, OM4 of OM5, word hierdie waaieruitbreidings in die fabriek getoets vir invoegverlies en terugkeerverlies om betroubare werkverrigting in hoëspoednetwerke te verseker. Veseltellings van 8, 12 of 24 word ondersteun met omhulselopsies, insluitend LSZH- en CPR-graderings vir diverse installasie-omgewings.
MPO-fanouts is ontwerp vir datasentrums, wolkinfrastruktuur en ondernemingsnetwerke en vereenvoudig hoëdigtheid-konnektiwiteit terwyl die beste praktyke vir gestruktureerde bekabeling gehandhaaf word.
| Algemeen | |
| Verbindingstipes | ScaleFibre MPO-8/12/24 (manlik/wyfielik) na LC of ander verbindings (UPC/APC) USConec MTP® |
| Veseltellingreeks | 8, 12 of 24 vesels |
| Veseltipe | OS2 (G.657.A1), OM3, OM4, OM5 |
| Polariteit | Tipe A, B of C |
| Kabelspesifikasie | |
| Baadjie Materiaal | Lae Rook Nul Halogeen (LSZH), CPR opsies beskikbaar |
| Kabeldiameter | 3 mm ronde stam, 2.0 mm sterte |
| Invoegverlies | LC: ≤0.12dB Gemiddeld, ≤ 0.25dB vir 97% (IEC 61755-1 Graad B) MPO: ≤0.35 dB |
| Opbrengsverlies | LC: ≥50dB (UPC SM), ≥60dB (APC SM), ≥30dB (MM) (IEC 61755-1 Graad B) MPO: ≥60 dB (SM, APC), ≥30 dB (MM) |
| Bedryfstemperatuur | -20°C tot +70°C |
| Nakoming | TIA/EIA-568, RoHS, REACH |

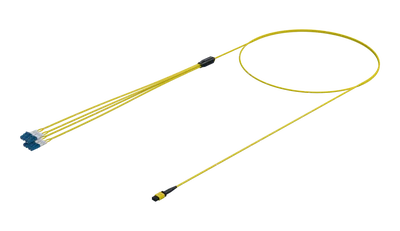

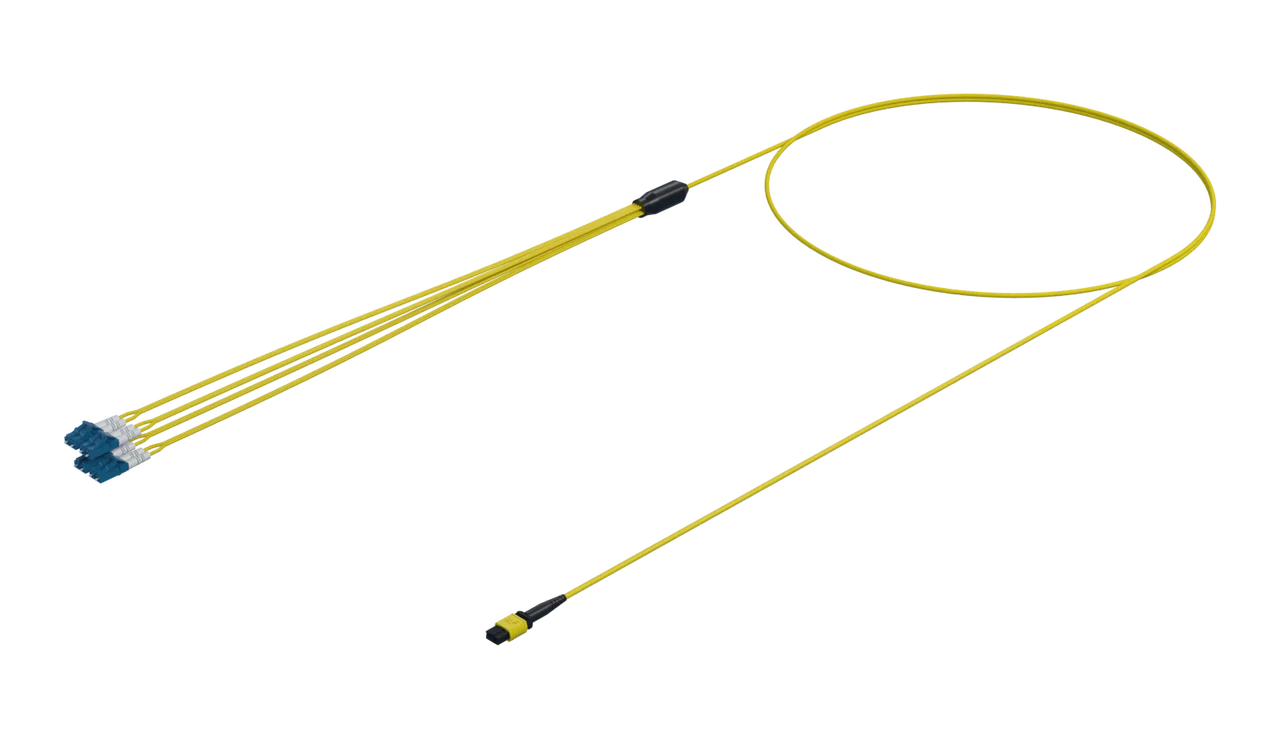

| MPO-waaieruitbou-samestelling, enkelmodus (G.657.A1), 8F, LC–MPOF, Polariteit B, LSZH, Geelbaadjie (40GBASE-PSM4 tot 4×10G SM of 100GBASE-PSM4 tot 4×25G SM) | |
| Onderdeelnommer | Lengte (m) |
| MT-S7-R3-8-LC-MPOF-B-01M | 1 |
| MT-S7-R3-8-LC-MPOF-B-02M | 2 |
| MT-S7-R3-8-LC-MPOF-B-03M | 3 |
| MT-S7-R3-8-LC-MPOF-B-05M | 5 |
| MT-S7-R3-8-LC-MPOF-B-10M | 10 |
| MT-S7-R3-8-LC-MPOF-B-15M | 15 |
| MT-S7-R3-8-LC-MPOF-B-20M | 20 |
| MPO-waaieruitbou-samestelling, enkelmodus (G.657.A1), 8F, LC–MPOF, polariteit Q, LSZH, geel omhulsel (QSFP na SFP) | |
| Onderdeelnommer | Lengte (m) |
| MT-S7-R3-8-LC-MPOF-Q-01M | 1 |
| MT-S7-R3-8-LC-MPOF-Q-02M | 2 |
| MT-S7-R3-8-LC-MPOF-Q-03M | 3 |
| MT-S7-R3-8-LC-MPOF-Q-05M | 5 |
| MT-S7-R3-8-LC-MPOF-Q-10M | 10 |
| MT-S7-R3-8-LC-MPOF-Q-15M | 15 |
| MT-S7-R3-8-LC-MPOF-Q-20M | 20 |
| MPO-waaieruitbou-samestelling, multimodus (OM3), 8F, LC–MPOF, polariteit B, LSZH, Aqua-omslag (40GBASE-SR4 tot 4×10G SR of 100GBASE-SR4 tot 4×25G SR) | |
| Onderdeelnommer | Lengte (m) |
| MT-M3-R3-8-LC-MPOF-B-01M | 1 |
| MT-M3-R3-8-LC-MPOF-B-02M | 2 |
| MT-M3-R3-8-LC-MPOF-B-03M | 3 |
| MT-M3-R3-8-LC-MPOF-B-05M | 5 |
| MT-M3-R3-8-LC-MPOF-B-10M | 10 |
| MT-M3-R3-8-LC-MPOF-B-15M | 15 |
| MT-M3-R3-8-LC-MPOF-B-20M | 20 |

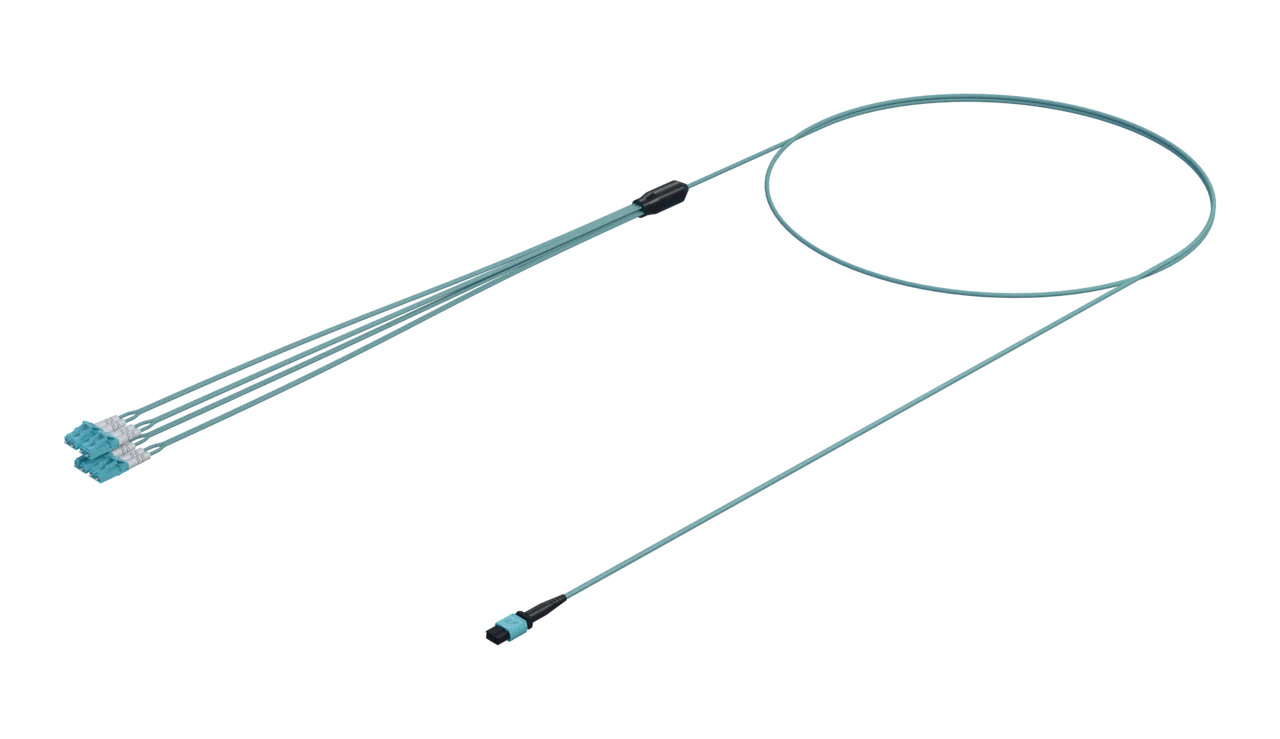

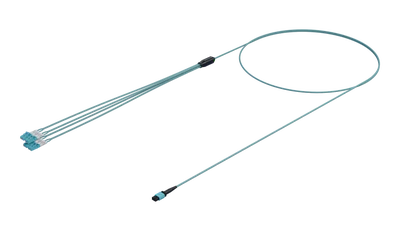

| MPO-waaieruitbou-samestelling, multimodus (OM4), 8F, LC–MPOF, polariteit B, LSZH, Aqua-omslag (40GBASE-SR4 tot 4×10G SR of 100GBASE-SR4 tot 4×25G SR) | |
| Onderdeelnommer | Lengte (m) |
| MT-M4-R3-8-LC-MPOF-B-01M | 1 |
| MT-M4-R3-8-LC-MPOF-B-02M | 2 |
| MT-M4-R3-8-LC-MPOF-B-03M | 3 |
| MT-M4-R3-8-LC-MPOF-B-05M | 5 |
| MT-M4-R3-8-LC-MPOF-B-10M | 10 |
| MT-M4-R3-8-LC-MPOF-B-15M | 15 |
| MT-M4-R3-8-LC-MPOF-B-20M | 20 |
