MPO 1:2 Splitterkabels vir NVIDIA DGX-klusters

1:2 MPO-na-2xMPO-splitterkabels (Y-kabels). Verdeel elke 400G-poort van 'n 800G Twin-Port OSFP in 2x 200G (NDR200), soos gebruik in NVIDIA KI-klusters.

1:2 Splitter (8-vesel na 2x4-vesel) bedradingsargitektuur
Ontwerp vir NVIDIA DGX H100, H200, GH200 en Quantum-2 (NDR) InfiniBand
Verdeel elke 400G MPO-poort van ’n 800G Twin-Port OSFP in 2x 200G (NDR200)
MPO/APC (hoekige) verbindings aan ALLE punte (insluitend multimodus)
Ekwivalent aan NVIDIA MFP7E20-Nxxx (OM4) en MFP7E40-Nxxx (OS2)
Geoptimaliseer vir PAM4-modulasie en hoëspoed-seinintegriteit

Kategorie: Optiese kabelsamestellings, MPO-stamkabels en waaiers

NAVRAAG NOU

Deel:

Ontwerp om te Oortref

Gelewer met Sekerheid

Aankope Eenvoudig Gemaak

Gereed vir Vinnige Ontplooiing

Gereed om op te skaal

Nakoming Verseker

ScaleFibre 1:2 MPO-splitterkabels is presisie-ontwerpte Y-kabels wat ontwerp is vir volgende-generasie KI en hoëprestasie-rekenaarklusters. Hulle bied die kritieke optiese skakel tussen NVIDIA DGX H100-, H200-, GH200- en Quantum-2 InfiniBand-skakelaars.

Hierdie samestellings is opties ekwivalent aan die MFP7E20-Nxxx (Multimodus OM4) en MFP7E40-Nxxx (Enkelmodus) reekse. Hulle koppel aan 'n enkele MPO-poort op 'n 800G Twin-Port OSFP-sender-ontvanger, wat die 400G-sein in twee diskrete 200G (NDR200) skakels verdeel. Dit laat 'n standaard 800G-skakelpoort toe om tot vier 200G ConnectX-7-adapters te ondersteun.

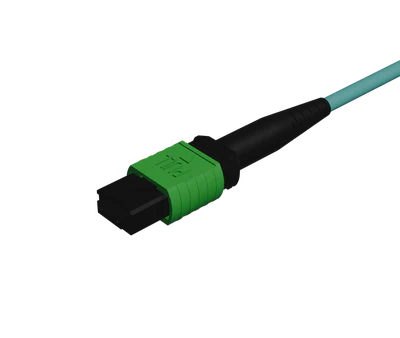

Hierdie kabels beskik oor MPO/APC (Angled Physical Contact)-konnektore op beide Multimode- en Enkelmodus-weergawes om seinweerkaatsing te verminder. Hulle gebruik 'n spesifieke Tipe-B-kruispenuitleg om korrekte baankartering tussen die skakelaar en adapter te verseker.

Bedoel vir NVIDIA DGX H100, H200, GH200 en Quantum-2 InfiniBand 1:2-uitbreking oor die Johannesburg- en Kaapstad-datasentrumgroepe, met toepassings in opkomende Afrika-KI-opleidingsfasiliteite.

Algemeen
Verbinder A (Bron)	1x MPO-12 (Vroulike) APC-polering
Verbinder B (Gesplete)	2x MPO-12 (Vroulike) APC-polering
Polariteit	Tipe-B-oorkruising (NVIDIA-standaard)
Veseltelling	8 Vesels Totaal (Verdeel in 4+4 aktiewe bane)
Toepassingsmatriks
800G Toepassing	1x 800G Twin-Port OSFP (een splitter per 400G MPO-poort) → 4x 200G (NDR200)
400G Toepassing	1x 400G (QSFP-DD/OSFP) → 2x 200G (QSFP56/QSFP112)
Tegniese Spesifikasies
Verbinder-poleerhoek	8° APC (Hoekvormige Fisiese Kontak)
Invoegverlies	≤ 0.35 dB (Lae Verlies)
Terugkeerverlies	≥ 60 dB (SM), ≥ 30 dB (MM APC)
Kabeldiameter	3.0 mm
Bedryfstemperatuur	-20°C tot +70°C

NVIDIA-versoenbare 1:2-splitter, OM4-multimodus, APC-polering. (Gelykstaande aan NVIDIA MFP7E20-Nxxx). Aqua-mantel.
Onderdeelnommer	Lengte (m)
MT-M4-R3-8-MPOFA-2MPOFA-B-0003M	3
MT-M4-R3-8-MPOFA-2MPOFA-B-0005M	5
MT-M4-R3-8-MPOFA-2MPOFA-B-0007M	7
MT-M4-R3-8-MPOFA-2MPOFA-B-0010M	10
MT-M4-R3-8-MPOFA-2MPOFA-B-0015M	15
MT-M4-R3-8-MPOFA-2MPOFA-B-0020M	20
MT-M4-R3-8-MPOFA-2MPOFA-B-0030M	30
MT-M4-R3-8-MPOFA-2MPOFA-B-0050M	50

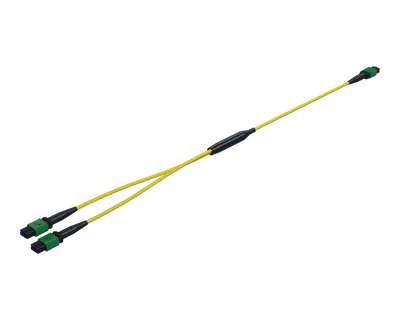

NVIDIA-versoenbare 1:2-splitter, OS2 enkelmodus (G.657.A1), APC-polering. (Gelykstaande aan NVIDIA MFP7E40-Nxxx). Geel mantel.
Onderdeelnommer	Lengte (m)
MT-S7-R3-8-MPOF-2MPOF-B-0003M	3
MT-S7-R3-8-MPOF-2MPOF-B-0005M	5
MT-S7-R3-8-MPOF-2MPOF-B-0007M	7
MT-S7-R3-8-MPOF-2MPOF-B-0010M	10
MT-S7-R3-8-MPOF-2MPOF-B-0015M	15
MT-S7-R3-8-MPOF-2MPOF-B-0020M	20
MT-S7-R3-8-MPOF-2MPOF-B-0030M	30
MT-S7-R3-8-MPOF-2MPOF-B-0050M	50
