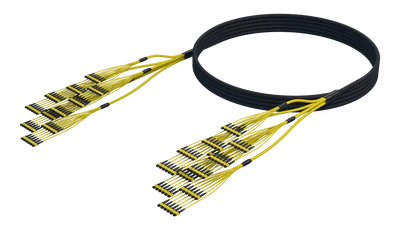

Ultrahoë Veseltelling Binne-/Buite-MPO-trunksamestellings lewer 864, 1728 of 3456 vesels in 'n enkele voorafgetermineerde lopie vir hiperskaal- en KI-kampusinterkonneksies. Gebou op SmartRIBBON™ binne-/buitekabel, kan een samestelling deur buitekanale tussen geboue gelei word en die gebou binnegaan sonder 'n oorgangslas by die ingang.
SmartRIBBON™ gebruik onderbroke gebonde 12-vesel-linte in buigsame, gelvrye bufferbuise, wat baie hoë veseldigtheid bied in 'n kompakte, diëlektriese kabel met nie-metaal FRP-sterkte-elemente en waterblokkerende garings. Samestellings is beskikbaar met 'n Lae Rook Nul Halogeen (LSZH)-omhulsel, of 'n OFNR (Riser)-gegradeerde omhulsel wat ook aan die FT4 vertikale-kabelbak-vlamtoets voldoen.
Elke trunk word in die fabriek getermineer met MPO-12-konnektors in polariteit Tipe A, B of C en 100% getoets vir invoegverlies en terugkeerverlies, wat weke se laswerk op die perseel uit groot kampusprojekte verwyder.
Bedoel vir groot kampus-interkonneksie regoor die Johannesburg en Kaapstad datasentrumklusters, wat kapasiteit tussen geboue konsolideer in ’n enkele voorafgetermineerde binne-/buitekabel.
Algemeen
Konnektortipes
MPO-12 (vroulik na vroulik)
Veseltellingreeks
864, 1728 of 3456 vesels per trunk
Polariteitsopsies
Tipe A, B, C
Veseltipe
Enkelmodus G.657.A1
Kabelspesifikasie
Kabel

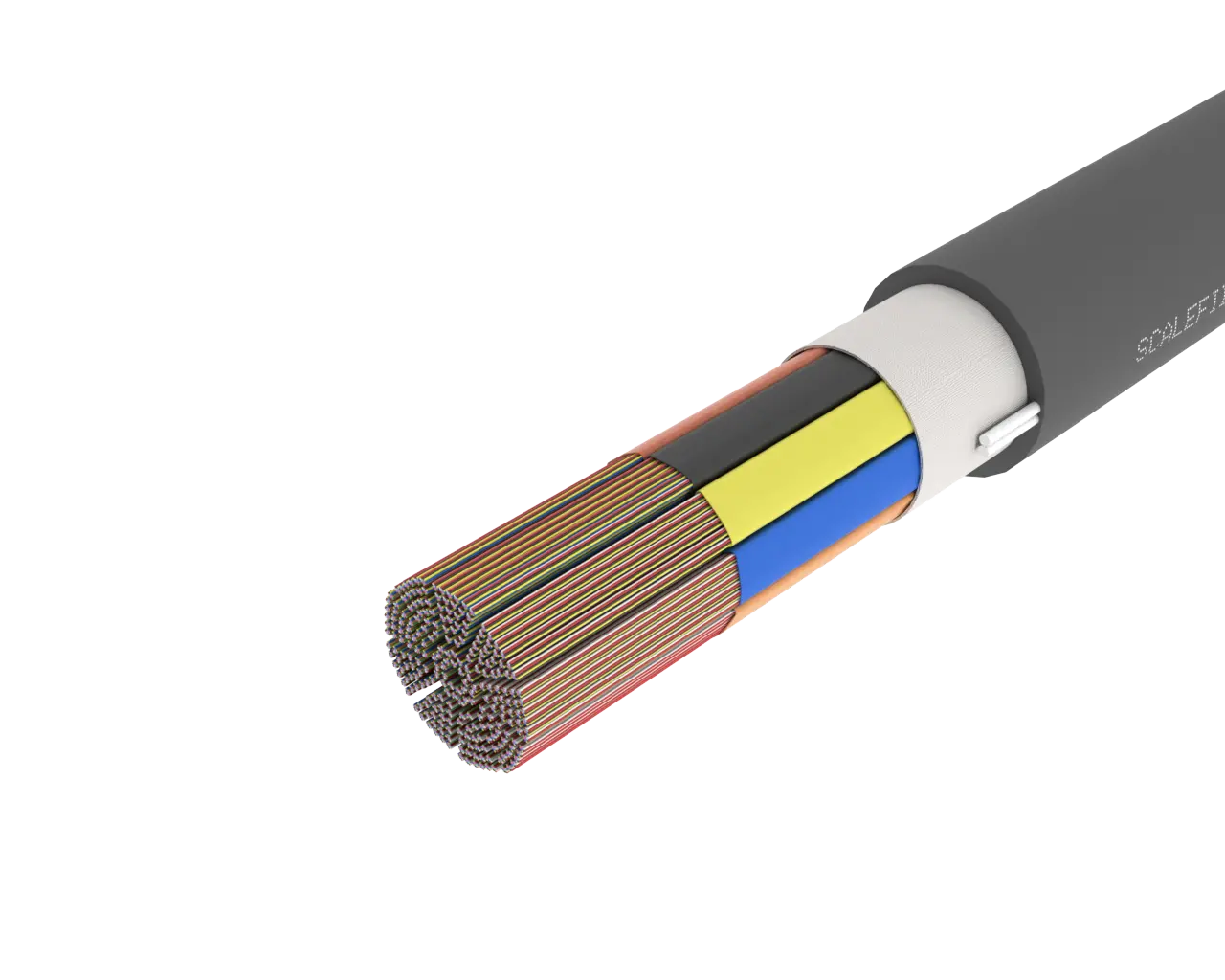

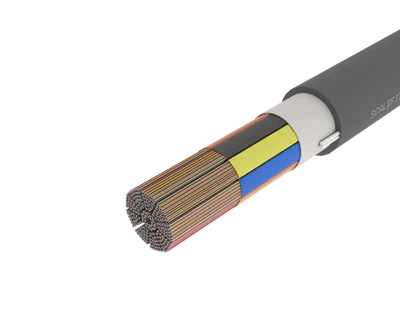

SmartRIBBON™ binne-/buite-lintkabel
Lintkonstruksie
12F onderbroke gebonde lint
Omhulselopsies
Lae Rook Nul Halogeen (LSZH), of OFNR (Riser) met FT4
Sterkte-element
Veselversterkte Plastiek (FRP)
Waterblokkering
Waterblokkerende garings
Invoegverlies
≤0.35 dB per konnektor
Terugkeerverlies
≥60 dB
Bedryfstemperatuur
-20°C tot +70°C
MPO-trunksamestelling, SmartRIBBON™ LSZH, Enkelmodus (G.657.A1), 864 vesel, MPO(Vroulik)-MPO(Vroulik) (Pol. A)
Onderdeelnommer
Lengte (m)
MUH-S7-SRL-864-MPOF-MPOF-A-0010M
10
MUH-S7-SRL-864-MPOF-MPOF-A-0015M
15
MUH-S7-SRL-864-MPOF-MPOF-A-0020M
20
MUH-S7-SRL-864-MPOF-MPOF-A-0025M
25
MUH-S7-SRL-864-MPOF-MPOF-A-0030M
30
MUH-S7-SRL-864-MPOF-MPOF-A-0040M
40
MUH-S7-SRL-864-MPOF-MPOF-A-0050M
50
MUH-S7-SRL-864-MPOF-MPOF-A-0060M
60
MUH-S7-SRL-864-MPOF-MPOF-A-0070M
70
MUH-S7-SRL-864-MPOF-MPOF-A-0080M
80
MUH-S7-SRL-864-MPOF-MPOF-A-0090M
90
MUH-S7-SRL-864-MPOF-MPOF-A-0100M
100
MPO-trunksamestelling, SmartRIBBON™ LSZH, Enkelmodus (G.657.A1), 864 vesel, MPO(Vroulik)-MPO(Vroulik) (Pol. B)
Onderdeelnommer
Lengte (m)
MUH-S7-SRL-864-MPOF-MPOF-B-0010M
10
MUH-S7-SRL-864-MPOF-MPOF-B-0015M
15
MUH-S7-SRL-864-MPOF-MPOF-B-0020M
20
MUH-S7-SRL-864-MPOF-MPOF-B-0025M
25
MUH-S7-SRL-864-MPOF-MPOF-B-0030M
30
MUH-S7-SRL-864-MPOF-MPOF-B-0040M
40
MUH-S7-SRL-864-MPOF-MPOF-B-0050M
50
MUH-S7-SRL-864-MPOF-MPOF-B-0060M
60
MUH-S7-SRL-864-MPOF-MPOF-B-0070M
70
MUH-S7-SRL-864-MPOF-MPOF-B-0080M
80
MUH-S7-SRL-864-MPOF-MPOF-B-0090M
90
MUH-S7-SRL-864-MPOF-MPOF-B-0100M
100
MPO-trunksamestelling, SmartRIBBON™ LSZH, Enkelmodus (G.657.A1), 864 vesel, MPO(Vroulik)-MPO(Vroulik) (Pol. C)
Onderdeelnommer
Lengte (m)
MUH-S7-SRL-864-MPOF-MPOF-C-0010M
10
MUH-S7-SRL-864-MPOF-MPOF-C-0015M
15
MUH-S7-SRL-864-MPOF-MPOF-C-0020M
20
MUH-S7-SRL-864-MPOF-MPOF-C-0025M
25
MUH-S7-SRL-864-MPOF-MPOF-C-0030M
30
MUH-S7-SRL-864-MPOF-MPOF-C-0040M
40
MUH-S7-SRL-864-MPOF-MPOF-C-0050M
50
MUH-S7-SRL-864-MPOF-MPOF-C-0060M
60
MUH-S7-SRL-864-MPOF-MPOF-C-0070M
70
MUH-S7-SRL-864-MPOF-MPOF-C-0080M
80
MUH-S7-SRL-864-MPOF-MPOF-C-0090M
90
MUH-S7-SRL-864-MPOF-MPOF-C-0100M
100
MPO-trunksamestelling, SmartRIBBON™ LSZH, Enkelmodus (G.657.A1), 1728 vesel, MPO(Vroulik)-MPO(Vroulik) (Pol. A)
Onderdeelnommer
Lengte (m)
MUH-S7-SRL-1728-MPOF-MPOF-A-0010M
10
MUH-S7-SRL-1728-MPOF-MPOF-A-0015M
15
MUH-S7-SRL-1728-MPOF-MPOF-A-0020M
20
MUH-S7-SRL-1728-MPOF-MPOF-A-0025M
25
MUH-S7-SRL-1728-MPOF-MPOF-A-0030M
30
MUH-S7-SRL-1728-MPOF-MPOF-A-0040M
40
MUH-S7-SRL-1728-MPOF-MPOF-A-0050M
50
MUH-S7-SRL-1728-MPOF-MPOF-A-0060M
60
MUH-S7-SRL-1728-MPOF-MPOF-A-0070M
70
MUH-S7-SRL-1728-MPOF-MPOF-A-0080M
80
MUH-S7-SRL-1728-MPOF-MPOF-A-0090M
90
MUH-S7-SRL-1728-MPOF-MPOF-A-0100M
100
MPO-trunksamestelling, SmartRIBBON™ LSZH, Enkelmodus (G.657.A1), 1728 vesel, MPO(Vroulik)-MPO(Vroulik) (Pol. B)
Onderdeelnommer
Lengte (m)
MUH-S7-SRL-1728-MPOF-MPOF-B-0010M
10
MUH-S7-SRL-1728-MPOF-MPOF-B-0015M
15
MUH-S7-SRL-1728-MPOF-MPOF-B-0020M
20
MUH-S7-SRL-1728-MPOF-MPOF-B-0025M
25
MUH-S7-SRL-1728-MPOF-MPOF-B-0030M
30
MUH-S7-SRL-1728-MPOF-MPOF-B-0040M
40
MUH-S7-SRL-1728-MPOF-MPOF-B-0050M
50
MUH-S7-SRL-1728-MPOF-MPOF-B-0060M
60
MUH-S7-SRL-1728-MPOF-MPOF-B-0070M
70
MUH-S7-SRL-1728-MPOF-MPOF-B-0080M
80
MUH-S7-SRL-1728-MPOF-MPOF-B-0090M
90
MUH-S7-SRL-1728-MPOF-MPOF-B-0100M
100
MPO-trunksamestelling, SmartRIBBON™ LSZH, Enkelmodus (G.657.A1), 1728 vesel, MPO(Vroulik)-MPO(Vroulik) (Pol. C)
Onderdeelnommer
Lengte (m)
MUH-S7-SRL-1728-MPOF-MPOF-C-0010M
10
MUH-S7-SRL-1728-MPOF-MPOF-C-0015M
15
MUH-S7-SRL-1728-MPOF-MPOF-C-0020M
20
MUH-S7-SRL-1728-MPOF-MPOF-C-0025M
25
MUH-S7-SRL-1728-MPOF-MPOF-C-0030M
30
MUH-S7-SRL-1728-MPOF-MPOF-C-0040M
40
MUH-S7-SRL-1728-MPOF-MPOF-C-0050M
50
MUH-S7-SRL-1728-MPOF-MPOF-C-0060M
60
MUH-S7-SRL-1728-MPOF-MPOF-C-0070M
70
MUH-S7-SRL-1728-MPOF-MPOF-C-0080M
80
MUH-S7-SRL-1728-MPOF-MPOF-C-0090M
90
MUH-S7-SRL-1728-MPOF-MPOF-C-0100M
100
MPO-trunksamestelling, SmartRIBBON™ LSZH, Enkelmodus (G.657.A1), 3456 vesel, MPO(Vroulik)-MPO(Vroulik) (Pol. A)
Onderdeelnommer
Lengte (m)
MUH-S7-SRL-3456-MPOF-MPOF-A-0010M
10
MUH-S7-SRL-3456-MPOF-MPOF-A-0015M
15
MUH-S7-SRL-3456-MPOF-MPOF-A-0020M
20
MUH-S7-SRL-3456-MPOF-MPOF-A-0025M
25
MUH-S7-SRL-3456-MPOF-MPOF-A-0030M
30
MUH-S7-SRL-3456-MPOF-MPOF-A-0040M
40
MUH-S7-SRL-3456-MPOF-MPOF-A-0050M
50
MUH-S7-SRL-3456-MPOF-MPOF-A-0060M
60
MUH-S7-SRL-3456-MPOF-MPOF-A-0070M
70
MUH-S7-SRL-3456-MPOF-MPOF-A-0080M
80
MUH-S7-SRL-3456-MPOF-MPOF-A-0090M
90
MUH-S7-SRL-3456-MPOF-MPOF-A-0100M
100
MPO-trunksamestelling, SmartRIBBON™ LSZH, Enkelmodus (G.657.A1), 3456 vesel, MPO(Vroulik)-MPO(Vroulik) (Pol. B)
Onderdeelnommer
Lengte (m)
MUH-S7-SRL-3456-MPOF-MPOF-B-0010M
10
MUH-S7-SRL-3456-MPOF-MPOF-B-0015M
15
MUH-S7-SRL-3456-MPOF-MPOF-B-0020M
20
MUH-S7-SRL-3456-MPOF-MPOF-B-0025M
25
MUH-S7-SRL-3456-MPOF-MPOF-B-0030M
30
MUH-S7-SRL-3456-MPOF-MPOF-B-0040M
40
MUH-S7-SRL-3456-MPOF-MPOF-B-0050M
50
MUH-S7-SRL-3456-MPOF-MPOF-B-0060M
60
MUH-S7-SRL-3456-MPOF-MPOF-B-0070M
70
MUH-S7-SRL-3456-MPOF-MPOF-B-0080M
80
MUH-S7-SRL-3456-MPOF-MPOF-B-0090M
90
MUH-S7-SRL-3456-MPOF-MPOF-B-0100M
100
MPO-trunksamestelling, SmartRIBBON™ LSZH, Enkelmodus (G.657.A1), 3456 vesel, MPO(Vroulik)-MPO(Vroulik) (Pol. C)
Onderdeelnommer
Lengte (m)
MUH-S7-SRL-3456-MPOF-MPOF-C-0010M
10
MUH-S7-SRL-3456-MPOF-MPOF-C-0015M
15
MUH-S7-SRL-3456-MPOF-MPOF-C-0020M
20
MUH-S7-SRL-3456-MPOF-MPOF-C-0025M
25
MUH-S7-SRL-3456-MPOF-MPOF-C-0030M
30
MUH-S7-SRL-3456-MPOF-MPOF-C-0040M
40
MUH-S7-SRL-3456-MPOF-MPOF-C-0050M
50
MUH-S7-SRL-3456-MPOF-MPOF-C-0060M
60
MUH-S7-SRL-3456-MPOF-MPOF-C-0070M
70
MUH-S7-SRL-3456-MPOF-MPOF-C-0080M
80
MUH-S7-SRL-3456-MPOF-MPOF-C-0090M
90
MUH-S7-SRL-3456-MPOF-MPOF-C-0100M
100
MPO-trunksamestelling, SmartRIBBON™ OFNR, Enkelmodus (G.657.A1), 864 vesel, MPO(Vroulik)-MPO(Vroulik) (Pol. A)
Onderdeelnommer
Lengte (vt)
MUH-S7-SRR-864-MPOF-MPOF-A-0030F
30
MUH-S7-SRR-864-MPOF-MPOF-A-0050F
50
MUH-S7-SRR-864-MPOF-MPOF-A-0065F
65
MUH-S7-SRR-864-MPOF-MPOF-A-0080F
80
MUH-S7-SRR-864-MPOF-MPOF-A-0100F
100
MUH-S7-SRR-864-MPOF-MPOF-A-0130F
130
MUH-S7-SRR-864-MPOF-MPOF-A-0150F
150
MUH-S7-SRR-864-MPOF-MPOF-A-0165F
165
MUH-S7-SRR-864-MPOF-MPOF-A-0200F
200
MUH-S7-SRR-864-MPOF-MPOF-A-0230F
230
MUH-S7-SRR-864-MPOF-MPOF-A-0250F
250
MUH-S7-SRR-864-MPOF-MPOF-A-0300F
300
MPO-trunksamestelling, SmartRIBBON™ OFNR, Enkelmodus (G.657.A1), 864 vesel, MPO(Vroulik)-MPO(Vroulik) (Pol. B)
Onderdeelnommer
Lengte (vt)
MUH-S7-SRR-864-MPOF-MPOF-B-0030F
30
MUH-S7-SRR-864-MPOF-MPOF-B-0050F
50
MUH-S7-SRR-864-MPOF-MPOF-B-0065F
65
MUH-S7-SRR-864-MPOF-MPOF-B-0080F
80
MUH-S7-SRR-864-MPOF-MPOF-B-0100F
100
MUH-S7-SRR-864-MPOF-MPOF-B-0130F
130
MUH-S7-SRR-864-MPOF-MPOF-B-0150F
150
MUH-S7-SRR-864-MPOF-MPOF-B-0165F
165
MUH-S7-SRR-864-MPOF-MPOF-B-0200F
200
MUH-S7-SRR-864-MPOF-MPOF-B-0230F
230
MUH-S7-SRR-864-MPOF-MPOF-B-0250F
250
MUH-S7-SRR-864-MPOF-MPOF-B-0300F
300
MPO-trunksamestelling, SmartRIBBON™ OFNR, Enkelmodus (G.657.A1), 864 vesel, MPO(Vroulik)-MPO(Vroulik) (Pol. C)
Onderdeelnommer
Lengte (vt)
MUH-S7-SRR-864-MPOF-MPOF-C-0030F
30
MUH-S7-SRR-864-MPOF-MPOF-C-0050F
50
MUH-S7-SRR-864-MPOF-MPOF-C-0065F
65
MUH-S7-SRR-864-MPOF-MPOF-C-0080F
80
MUH-S7-SRR-864-MPOF-MPOF-C-0100F
100
MUH-S7-SRR-864-MPOF-MPOF-C-0130F
130
MUH-S7-SRR-864-MPOF-MPOF-C-0150F
150
MUH-S7-SRR-864-MPOF-MPOF-C-0165F
165
MUH-S7-SRR-864-MPOF-MPOF-C-0200F
200
MUH-S7-SRR-864-MPOF-MPOF-C-0230F
230
MUH-S7-SRR-864-MPOF-MPOF-C-0250F
250
MUH-S7-SRR-864-MPOF-MPOF-C-0300F
300
MPO-trunksamestelling, SmartRIBBON™ OFNR, Enkelmodus (G.657.A1), 1728 vesel, MPO(Vroulik)-MPO(Vroulik) (Pol. A)
Onderdeelnommer
Lengte (vt)
MUH-S7-SRR-1728-MPOF-MPOF-A-0030F
30
MUH-S7-SRR-1728-MPOF-MPOF-A-0050F
50
MUH-S7-SRR-1728-MPOF-MPOF-A-0065F
65
MUH-S7-SRR-1728-MPOF-MPOF-A-0080F
80
MUH-S7-SRR-1728-MPOF-MPOF-A-0100F
100
MUH-S7-SRR-1728-MPOF-MPOF-A-0130F
130
MUH-S7-SRR-1728-MPOF-MPOF-A-0150F
150
MUH-S7-SRR-1728-MPOF-MPOF-A-0165F
165
MUH-S7-SRR-1728-MPOF-MPOF-A-0200F
200
MUH-S7-SRR-1728-MPOF-MPOF-A-0230F
230
MUH-S7-SRR-1728-MPOF-MPOF-A-0250F
250
MUH-S7-SRR-1728-MPOF-MPOF-A-0300F
300
MPO-trunksamestelling, SmartRIBBON™ OFNR, Enkelmodus (G.657.A1), 1728 vesel, MPO(Vroulik)-MPO(Vroulik) (Pol. B)
Onderdeelnommer
Lengte (vt)
MUH-S7-SRR-1728-MPOF-MPOF-B-0030F
30
MUH-S7-SRR-1728-MPOF-MPOF-B-0050F
50
MUH-S7-SRR-1728-MPOF-MPOF-B-0065F
65
MUH-S7-SRR-1728-MPOF-MPOF-B-0080F
80
MUH-S7-SRR-1728-MPOF-MPOF-B-0100F
100
MUH-S7-SRR-1728-MPOF-MPOF-B-0130F
130
MUH-S7-SRR-1728-MPOF-MPOF-B-0150F
150
MUH-S7-SRR-1728-MPOF-MPOF-B-0165F
165
MUH-S7-SRR-1728-MPOF-MPOF-B-0200F
200
MUH-S7-SRR-1728-MPOF-MPOF-B-0230F
230
MUH-S7-SRR-1728-MPOF-MPOF-B-0250F
250
MUH-S7-SRR-1728-MPOF-MPOF-B-0300F
300
MPO-trunksamestelling, SmartRIBBON™ OFNR, Enkelmodus (G.657.A1), 1728 vesel, MPO(Vroulik)-MPO(Vroulik) (Pol. C)
Onderdeelnommer
Lengte (vt)
MUH-S7-SRR-1728-MPOF-MPOF-C-0030F
30
MUH-S7-SRR-1728-MPOF-MPOF-C-0050F
50
MUH-S7-SRR-1728-MPOF-MPOF-C-0065F
65
MUH-S7-SRR-1728-MPOF-MPOF-C-0080F
80
MUH-S7-SRR-1728-MPOF-MPOF-C-0100F
100
MUH-S7-SRR-1728-MPOF-MPOF-C-0130F
130
MUH-S7-SRR-1728-MPOF-MPOF-C-0150F
150
MUH-S7-SRR-1728-MPOF-MPOF-C-0165F
165
MUH-S7-SRR-1728-MPOF-MPOF-C-0200F
200
MUH-S7-SRR-1728-MPOF-MPOF-C-0230F
230
MUH-S7-SRR-1728-MPOF-MPOF-C-0250F
250
MUH-S7-SRR-1728-MPOF-MPOF-C-0300F
300
MPO-trunksamestelling, SmartRIBBON™ OFNR, Enkelmodus (G.657.A1), 3456 vesel, MPO(Vroulik)-MPO(Vroulik) (Pol. A)
Onderdeelnommer
Lengte (vt)
MUH-S7-SRR-3456-MPOF-MPOF-A-0030F
30
MUH-S7-SRR-3456-MPOF-MPOF-A-0050F
50
MUH-S7-SRR-3456-MPOF-MPOF-A-0065F
65
MUH-S7-SRR-3456-MPOF-MPOF-A-0080F
80
MUH-S7-SRR-3456-MPOF-MPOF-A-0100F
100
MUH-S7-SRR-3456-MPOF-MPOF-A-0130F
130
MUH-S7-SRR-3456-MPOF-MPOF-A-0150F
150
MUH-S7-SRR-3456-MPOF-MPOF-A-0165F
165
MUH-S7-SRR-3456-MPOF-MPOF-A-0200F
200
MUH-S7-SRR-3456-MPOF-MPOF-A-0230F
230
MUH-S7-SRR-3456-MPOF-MPOF-A-0250F
250
MUH-S7-SRR-3456-MPOF-MPOF-A-0300F
300
MPO-trunksamestelling, SmartRIBBON™ OFNR, Enkelmodus (G.657.A1), 3456 vesel, MPO(Vroulik)-MPO(Vroulik) (Pol. B)
Onderdeelnommer
Lengte (vt)
MUH-S7-SRR-3456-MPOF-MPOF-B-0030F
30
MUH-S7-SRR-3456-MPOF-MPOF-B-0050F
50
MUH-S7-SRR-3456-MPOF-MPOF-B-0065F
65
MUH-S7-SRR-3456-MPOF-MPOF-B-0080F
80
MUH-S7-SRR-3456-MPOF-MPOF-B-0100F
100
MUH-S7-SRR-3456-MPOF-MPOF-B-0130F
130
MUH-S7-SRR-3456-MPOF-MPOF-B-0150F
150
MUH-S7-SRR-3456-MPOF-MPOF-B-0165F
165
MUH-S7-SRR-3456-MPOF-MPOF-B-0200F
200
MUH-S7-SRR-3456-MPOF-MPOF-B-0230F
230
MUH-S7-SRR-3456-MPOF-MPOF-B-0250F
250
MUH-S7-SRR-3456-MPOF-MPOF-B-0300F
300
MPO-trunksamestelling, SmartRIBBON™ OFNR, Enkelmodus (G.657.A1), 3456 vesel, MPO(Vroulik)-MPO(Vroulik) (Pol. C)
