ANALYSE SECTORIELLE

Quelle est la différence entre les grades de fibre IEC A, B et C ?

Comment les réseaux haut débit 400G/800G exigent une transition de la connectivité héritée vers la précision de Grade B.

À mesure que les réseaux haut débit migrent vers le 800G, le problème des composants incohérents est devenu un goulot d’étranglement majeur. Le passage au 800G et au-delà exige des terminaisons optiques de haute qualité et à faible perte. ScaleFibre fournit le Grade B IEC en standard pour offrir la marge de budget de liaison requise pour la prochaine génération de croissance hyperscale.

Grades de Performance IEC

Alors que la norme IEC 61753-1 définit des limites d’atténuation claires, une grande partie du marché s’appuie toujours sur des composants de Grade C ou de niveau inférieur. Pour la connectivité moderne, le passage au Grade B n’est plus une option, c’est la référence pour des budgets de liaison durables.

Grade A IEC

Spécification Labo de Niche

La limite pratique de l’alignement de la fibre pour les laboratoires spécialisés ou les liaisons longue distance.

  • IL moyenne ≤0,07 dB
  • IL max ≤0,15 dB (lot de 97%)
  • Spécification extrême pour la plupart des constructions
STANDARD SCALEFIBRE

Grade B IEC

Le Choix Intelligent

La référence de performance de ScaleFibre conçue pour les 400G/800G et les clusters d’IA.

  • IL moyenne ≤0,12 dB
  • IL max ≤0,25 dB (lot de 97%)
  • Polissage machine haute précision optimal

Grade C IEC

Budget Uniquement

Connectivité générique où le budget est plus important que la précision.

  • IL moyenne ≤0,25 dB
  • IL max ≤0,50 dB (lot de 97%)
  • Polissage de qualité commerciale courante

Impact Mesurable

En imposant le standard Grade B, les centres de données réalisent des gains immédiats en intégrité du signal et en fiabilité des liaisons.

≤0.12 dB

Perte Moyenne Grade B

≤0.25 dB

Max Grade B (lot de 97%)

1/2

Moitié de la Perte du Grade C

≥60 dB

Perte de Retour (APC Grade 1)

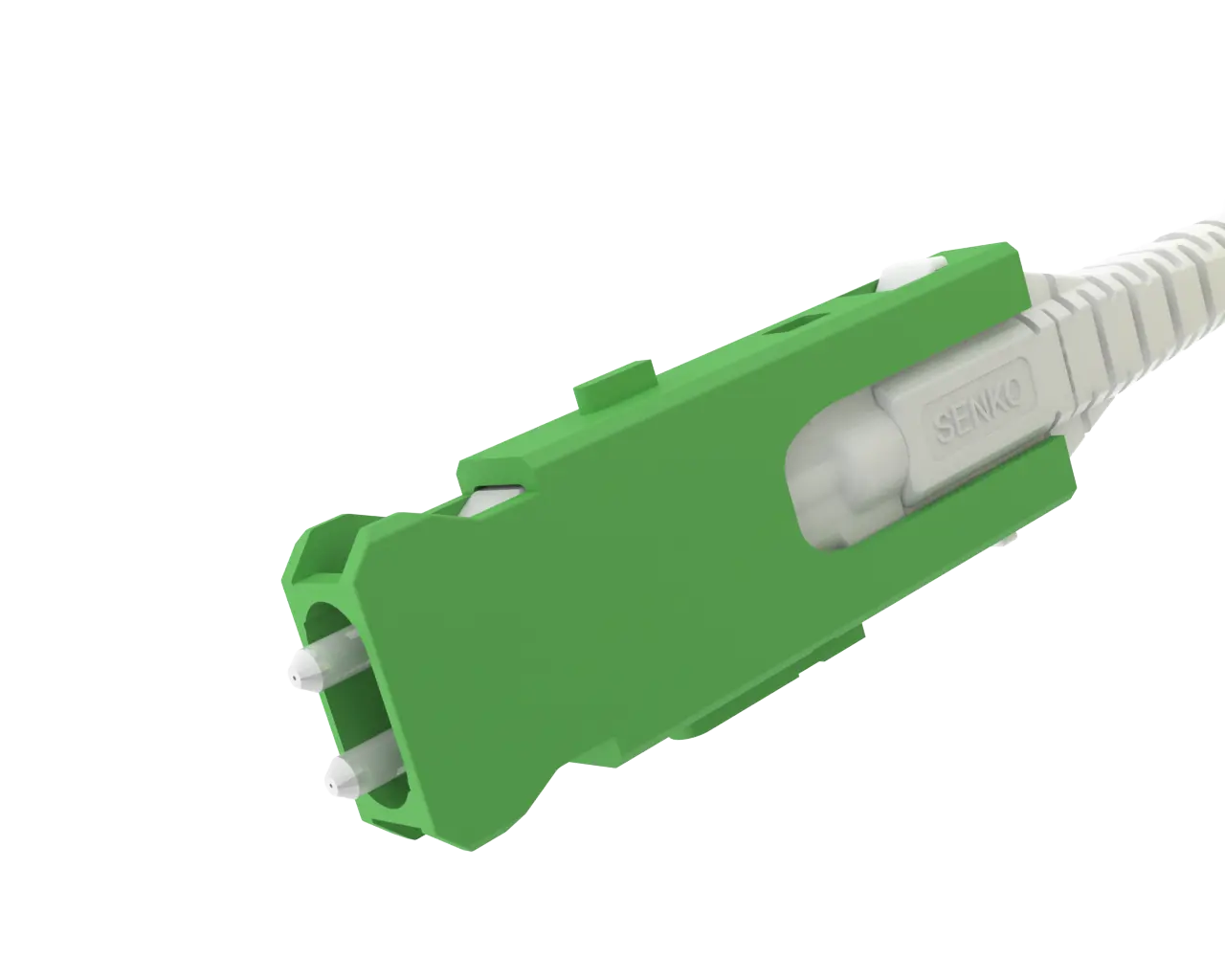

Product Image
Featured Solution

Cordons de raccordement fibre optique duplex SN® à cordon unique, 2 mm

Cordons de brassage à fibre optique duplex ronds SN® 2 mm hautes performances pour les interconnexions de dorsales, de connexions croisées et d'équipements à ultra-haute densité dans les réseaux de …

Voir les Détails du Produit

L'Anatomie d'une Connexion de Précision

1
Qualité de la Férule

Céramique de zircone avec une concentricité sub-micronique pour assurer que le cœur de la fibre est parfaitement centré.

2
Boîtier du Connecteur

Thermoplastique de haute qualité avec un verrouillage de précision pour éliminer le ‘jeu’ mécanique et l’instabilité du signal.

3
Polissage et Géométrie

Polissage machine multi-étapes pour atteindre les spécifications exactes de Rayon, Décalage d’Apex et Hauteur de Fibre.

4
Qualification et Test

Tests mécaniques et optiques rigoureux avant la mise sur le marché, suivis de tests optiques à 100%.

Causes Principales des Pannes de Liaison

Plus de 85 pour cent des pannes de liaison sont causées par la propreté ou les dommages de la face d'extrémité.

Produit Courant du Marché

  • ✕
    Référence Grade C : Perte typique de 0,25 dB à 0,50 dB par connexion.
  • ✕
    Géométrie Incohérente : La variabilité des lots entraîne un désalignement du cœur.
  • ✕
    Délais Hérités : Chaînes d’approvisionnement lentes avec des semaines de retard.
  • ✕
    Férule Exposée : Aucune protection intégrée contre la poussière et les débris.

Standard ScaleFibre Grade B

  • ✓
    Référence Grade B : Perte moyenne garantie ≤0,12 dB sur chaque lot.
  • ✓
    Vérifié par Lot : Les tests d’interférométrie par lot garantissent la conformité géométrique.
  • ✓
    Exécution Agile : Modèle de déploiement rapide conçu pour la croissance hyperscale.
  • ✓
    Sans Contamination : Les adaptateurs à obturateur bloquent 85 % des pannes de liaison courantes.

Classification IL Monomode IEC 61753-1 (Moyenne en dB)

Limites Standards
Le Grade B est la norme haut de gamme actuelle requise pour les centres de données hyperscale.

Applications Concrètes

Où la perte optique a un impact considérable.

Clusters d'Entraînement IA
Clusters d'Entraînement IA

Sécuriser le fabric où la précision de Grade B est requise pour minimiser les taux d’erreur binaire (BER) dans le traitement massivement parallèle.

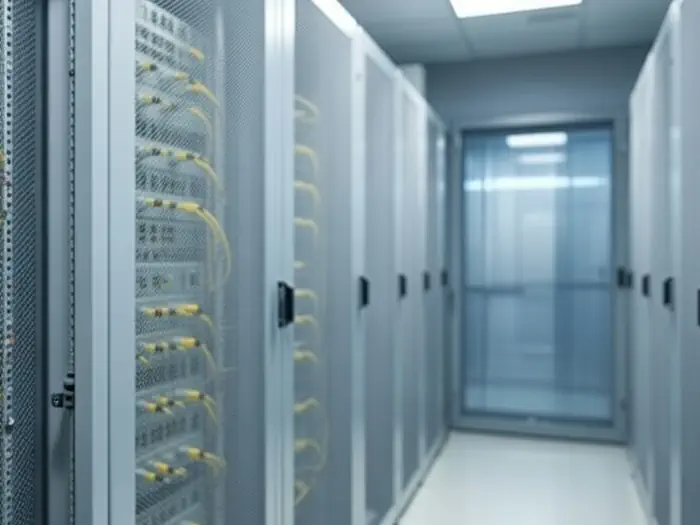

Architectures 800G de Nouvelle Génération
Architectures 800G de Nouvelle Génération

Respecter la perte totale de canal rigoureuse requise pour les optiques OSFP et QSFP-DD haute vitesse dans les réseaux backend d’IA.

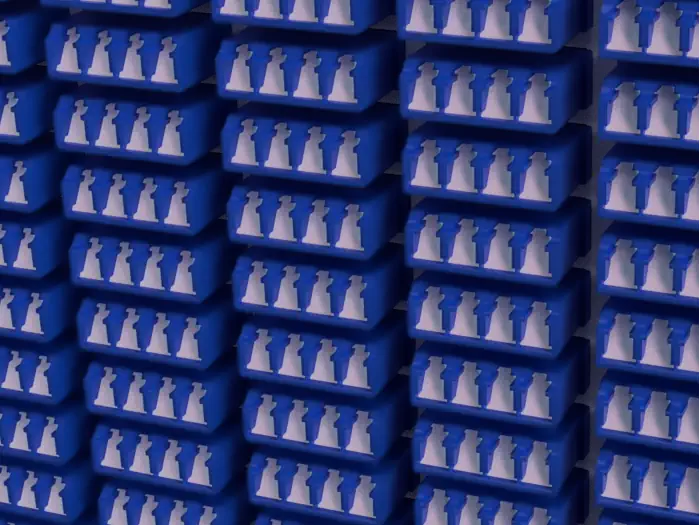

Fabrics Ultra-Haute Densité
Fabrics Ultra-Haute Densité

Combiner la performance à faible perte de Grade B avec une protection à obturateur pour assurer la stabilité du signal à long terme dans les racks denses.

“
À mesure que nous migrons vers le 800G et le 1.6T, le budget de liaison optique est passé d'une considération secondaire à la contrainte principale de l'architecture réseau. La précision Grade B n'est plus facultative, mais une exigence de survie.
Daniel Rose - Directeur Général, ScaleFibre

Technical FAQ

+ Pourquoi la référence Grade B est-elle nécessaire maintenant ?
À mesure que nous passons au 400G et au 800G, le budget de perte totale du canal a été réduit à seulement 1,5 dB. L’utilisation de composants de Grade C (0,25 dB moyen) consomme votre marge beaucoup trop rapidement. La mise en œuvre d’assemblages de câbles optiques de Grade B récupère l’espace libre critique nécessaire aux liaisons complexes.
+ Le Grade A vaut-il l'investissement pour les centres de données ?
Généralement, non. Le Grade A est une spécification de laboratoire. Le Grade B offre le ‘juste milieu’ d’une performance d’élite à une échelle durable pour les jarretières optiques à volume élevé.
+ En quoi la vérification par lot diffère-t-elle des tests individuels ?
Les tests individuels ne portent souvent que sur la perte d’insertion et la perte de retour. ScaleFibre teste celles-ci au niveau individuel, mais effectue également des tests par lot de la géométrie physique à l’aide de l’interférométrie pour garantir la conformité du rayon, du décalage d’apex et de la hauteur de la fibre – respecte les normes IEC sur l’ensemble du lot de production, garantissant une fiabilité d’accouplement à long terme. Cela garantit que tous les assemblages de câbles optiques ScaleFibre respectent les normes IEC pour le rayon, le décalage d’apex et la hauteur de la fibre.
+ Quel est l'impact de la Perte de Retour (ORL) sur les liaisons haut débit ?
La signalisation PAM4 haute vitesse est sensible aux réflexions. Une perte de retour ≥60 dB (APC Grade 1) prévient les pics de BER dans les clusters d’entraînement IA. C’est la norme pour notre gamme de connecteurs APC.
+ Pourquoi ScaleFibre met-il l'accent sur la perte 'moyenne' plutôt que 'maximale' ?
Alors que la perte ‘maximale’ est le plafond absolu, la perte ‘moyenne’ détermine la performance réelle du réseau à grande échelle. Une faible moyenne indique un processus de fabrication stable pour tous les produits ScaleFibre.
+ Comment la géométrie de la face d'extrémité impacte-t-elle spécifiquement mon budget de liaison ?
Si des paramètres physiques tels que le décalage d’apex ou la coupe de la fibre sont hors spécifications, vous perdez le contact physique entre les cœurs de fibre. Cela crée un entrefer qui provoque un pic massif de perte d’insertion et de perte de retour, “aveuglant” efficacement les transceivers dans une liaison haute vitesse.
+ Puis-je mélanger des composants Grade B et Grade C sur la même liaison ?
Vous pouvez, mais la liaison n’est aussi solide que son point le plus faible. Pour maintenir un canal 800G prévisible, nous recommandons une norme Grade B cohérente pour toutes les interconnexions.
+ La performance du Grade B se dégrade-t-elle après plusieurs accouplements ?
Nos connecteurs utilisent des férules en céramique de zircone supérieures pour maintenir un profil de perte moyenne ≤0,12 dB sur des centaines de cycles, ce qui les rend idéaux pour les environnements de brassage à forte sollicitation.
+ Quelle est la relation entre les adaptateurs à obturateur et les spécifications Grade B ?
La précision Grade B nécessite une face d’extrémité immaculée. Dans les racks d’IA à fort débit d’air, les adaptateurs à obturateur agissent comme la première ligne de défense contre les débris microscopiques.

Préparez Votre Centre de Données pour l'Avenir

Découvrez-en davantage sur la performance optique et la perte d’insertion de ScaleFibre.

Contacter ScaleFibre

Demandez un devis technique pour votre prochaine construction de cluster IA.

References & Footnotes

  1. IEC 61753-1. ‘Dispositifs d’interconnexion à fibres optiques et composants passifs - Norme de performance’.
  2. ScaleFibre. ‘Jarretières Optiques Duplex SN® à Cordon Unique’. [Source]
  3. Senko Advanced Components. ‘Connecteurs à Faible Perte et Diamètre Extérieur de la Fibre’. [Source]
  4. Thorlabs. ‘Importance de la Géométrie de la Face d’Extrémité des Connecteurs de Fibres Optiques’. [Source]
