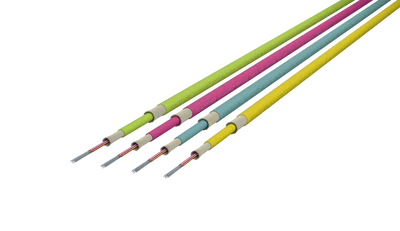

SlimCORE™ est un câble fibre optique intérieur compact, conçu pour un acheminement facile, une terminaison directe et une simplicité de câblage structuré.
- 12 ou 24 fibres dans une construction monobloc permettant une terminaison directe aux connecteurs MPO
- Dimensionné pour l’acheminement dans des goulottes de fibre optique étroites entre les baies et les rangées
- Assez léger pour être tiré d’une baie à l’autre par une seule personne
- Construction entièrement diélectrique avec des éléments de renforcement en fils d’aramide
- Gaine LSZH ignifuge adaptée aux environnements intérieurs de centres de données
Conçu pour surpasser
Livré en toute confiance
Approvisionnement simplifié
Prêt pour un déploiement rapide
Prêt à passer à l'échelle
Conformité assurée
Les câbles SlimCORE™ 12F et 24F sont conçus pour les déploiements de liaisons MPO à faible nombre de fibres au sein des centres de données, généralement acheminés via des goulottes de fibre optique entre les baies et les rangées. La construction monobloc permet une terminaison directe aux connecteurs MPO au niveau de la baie ou de la rangée, éliminant ainsi le besoin de kits d'épanouissement.
Avec un diamètre extérieur de 4,5 mm et un poids nominal de 17,7 kg/km (12F) ou 18,6 kg/km (24F), ces câbles conviennent au raccordement sur courtes distances, à l'agrégation en bout de rangée et aux installations dans des chemins d'accès contraints. Les configurations sont disponibles en mode unique (G.657.A1) et en mode multiple (OM3, OM4, OM5).
| Détails de construction | |
| Nombre de fibres | 12 ou 24 fibres |
| Revêtement des fibres | Revêtement primaire 250µm |
| Éléments de renfort | Fils d'aramide |
| Matériau de gaine | Faible dégagement de fumée, zéro halogène (LSZH) |
| Dimensions du câble | |
| Diamètre extérieur nominal | 4,5 mm |
| Poids nominal | 17,7 kg/km ±20% (12 fibres) 18,6 kg/km ±20% (24 fibres) |
| Caractéristiques mécaniques | |
| Charge de traction max. (court terme) | 500 N (12 fibres) 500 N (24 fibres) |
| Charge de traction max. (long terme) | 160 N (12 fibres) 160 N (24 fibres) |
| Résistance à l'écrasement | 300 N / 10 cm (long terme) 1000 N / 10 cm (court terme) |
| Rayon de courbure (installation) | ≥20 × DE |
| Rayon de courbure (statique) | ≥10 × DE |
| Caractéristiques environnementales | |
| Température – Stockage | -20°C à +60°C |
| Température – Installation | -10°C à +60°C |
| Température – Fonctionnement | -20°C à +60°C |
| Conformité | |
| Classement au feu | IEC 60332-1, IEC 60332-3-24 |
| Normes | IEC 60794 AS/CA S008 AS/NZS 11801 Règlement sur les produits de construction (CPR) Cca-s1a, d1, a1 |
| Variantes SlimCORE 12F | |

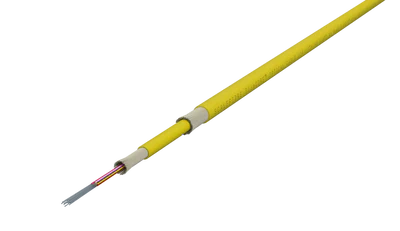

| C-SC-S7-12-L | Câble SlimCore™, Single Mode (G.657.A1), 12F, Yellow |
| C-SC-M3-12-L | Câble SlimCore™, Multi Mode (OM3), 12F, Aqua |

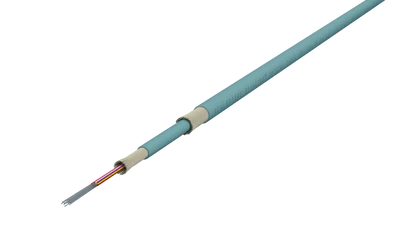

| C-SC-M4-12-L | Câble SlimCore™, Multi Mode (OM4), 12F, Aqua |

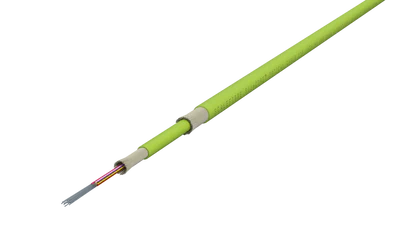

| C-SC-M5-12-L | Câble SlimCore™, Multi Mode (OM5), 12F, Lime Green |
| Variantes SlimCORE 24F | |
| C-SC-S7-24-L | Câble SlimCore™, Single Mode (G.657.A1), 24F, Yellow |
| C-SC-M3-24-L | Câble SlimCore™, Multi Mode (OM3), 24F, Aqua |
| C-SC-M4-24-L | Câble SlimCore™, Multi Mode (OM4), 24F, Aqua |

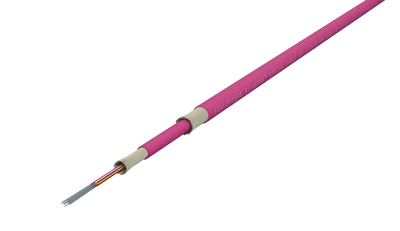

| C-SC-M4-24-L-EV | Câble SlimCore™, Multi Mode (OM4), 24F, Erika Violet |
| C-SC-M5-24-L | Câble SlimCore™, Multi Mode (OM5), 24F, Lime Green |
