Le SlimCORE™ 288F est un câble fibre optique intérieur sous-unitaire classé LSZH, conçu pour une densité ultra-élevée et une terminaison simplifiée dans les environnements à forte capacité.
- Vingt-quatre sous-unités de 12 fibres permettent un éclatement direct vers vingt-quatre connecteurs MPO par câble
- Dimensionné pour les installations de câblage de cœur en topologie spine-leaf hyperscale et de centres de données à haute densité
- Conçu pour les tirages acheminés par chemins de câbles dans des chemins de fibre dédiés
- Construction entièrement diélectrique avec des éléments de renforcement en fils d’aramide
- Gaine LSZH ignifuge adaptée aux environnements intérieurs des centres de données
Conçu pour Surpasser
Livré en toute Confiance
Approvisionnement Simplifié
Prêt pour Déploiement Rapide
Prêt à Passer à l'Échelle
Conformité Assurée
Le câble SlimCORE™ 288F prend en charge les applications d'agrégation de fibre optique pour centres de données et hyperscale, y compris le câblage de cœur en topologie spine-leaf, la distribution rangée à rangée et la terminaison de cadre de distribution principal. La construction de vingt-quatre sous-unités de 12 fibres offre la densité de brassage requise à l'échelle hyperscale, prenant en charge l'éclatement MPO consolidé à partir d'un seul tirage de câble.
Avec un diamètre extérieur de 14 mm et un poids nominal de 175 kg/km, l'installation nécessite un dimensionnement planifié des chemins de câbles et une gestion de la tension de tirage. Des configurations sont disponibles en monomode (G.657.A1) et multimode (OM3, OM4, OM5).
| Détails de construction | |
| Fibre Count | 288 fibres (24 sous-unités de 12F) |
| Fibre Coating | Revêtement primaire de 250 µm |
| Subunit Diameter | 2,0 mm nominal |
| Strength Members | Fils d'aramide |
| Jacket Material | Faible émission de fumée et zéro halogène (LSZH) |
| Dimensions du câble | |
| Nominal Outer Diameter | 14,0 mm |
| Nominal Weight | 175 kg/km ±10% |
| Caractéristiques mécaniques | |
| Max Tensile Load (Short Term) | 1320 N |
| Max Tensile Load (Long Term) | 400 N |
| Crush Resistance | 110 N / cm |
| Bend Radius (Installation) | 280 mm |
| Bend Radius (Static) | 140 mm |
| Caractéristiques environnementales | |
| Temperature – Installation | -10°C à +60°C |
| Temperature – Operation | -20°C à +70°C |
| Temperature – Storage | -40°C à +70°C |
| Conformité | |
| Flame Rating | IEC 60332-1, IEC 60332-3-24 |
| Standards | IEC 60794-2-20, ISO/IEC 11801, AS/CA S008 |
| Variantes SlimCORE 288F | |

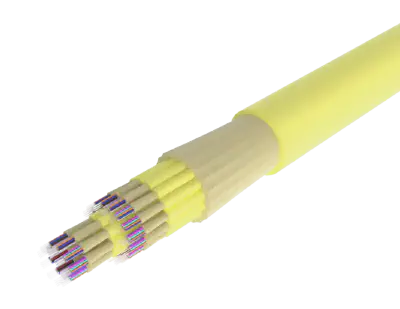

| C-SC-S7-288-L | Câble sous-unitaire SlimCore, monomode (G.657.A1), 288F, Jaune |
| C-SC-M3-288-L | Câble sous-unitaire SlimCore, OM3, 288F, Aqua |

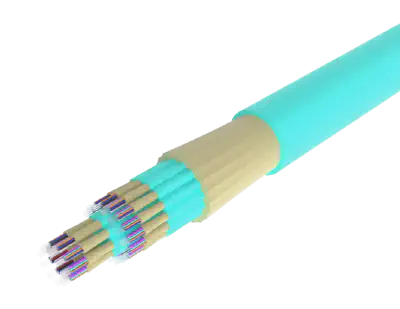

| C-SC-M4-288-L | Câble sous-unitaire SlimCore, OM4, 288F, Aqua |

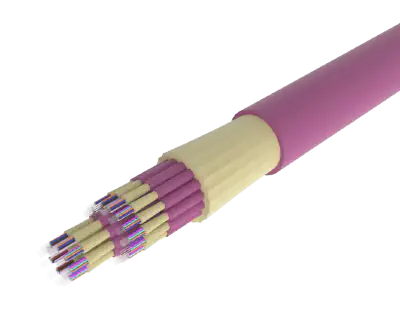

| C-SC-M4-288-L-EV | Câble sous-unitaire SlimCore, OM4, 288F, Erika Violet |
| C-SC-M5-288-L | Câble sous-unitaire SlimCore, OM5, 288F, Vert Lime |
