- Quatre sous-unités de 12 fibres permettent un épanouissement direct vers quatre connecteurs MPO par câble
- Construction compacte adaptée aux conduits de fibres et aux installations de chemins de câbles standards
- Suffisamment léger pour les tirages en colonne montante verticale et la distribution en chemins de câbles partagés dans les bâtiments commerciaux
- Construction entièrement diélectrique avec des éléments de renforcement en fils d’aramide pour une performance en traction sans exigences de mise à la terre
- Gaine LSZH ignifuge adaptée aux environnements de câblage structuré intérieur
Conçu pour Surpasser
Livré en toute Confiance
Approvisionnement Simplifié
Prêt pour Déploiement Rapide
Prêt à Passer à l'Échelle
Conformité Assurée
Le câble SlimCORE™ 48F est conçu pour les réseaux fédérateurs de câblage structuré en entreprise, y compris les colonnes montantes de bâtiments, la distribution inter-étages et l'agrégation d'armoires de communication. La construction en quatre sous-unités de 12 fibres permet un épissurage rapide et un acheminement direct via les conduits de fibres ou les chemins de câbles, éliminant ainsi le besoin de kits d'épanouissement.
Avec un diamètre extérieur de 7 mm et un poids nominal de 50 kg/km, le câble est adapté à l'installation en colonne montante verticale et aux passages en chemins de câbles partagés dans les bâtiments commerciaux, se positionnant ainsi à l'extrémité entreprise de la famille de produits SlimCORE. Des configurations sont disponibles en monomode (G.657.A1) et multimode (OM3, OM4, OM5).
| Détails de construction | |
| Nombre de fibres | 48 fibres (4 sous-unités de 12F) |
| Revêtement des fibres | Primaire 250µm |
| Diamètre de la sous-unité | 2,0 mm nominal |
| Éléments de renforcement | Fils d'aramide |
| Matériau de la gaine | Faible dégagement de fumée zéro halogène (LSZH) |
| Dimensions du câble | |
| Diamètre extérieur nominal | 7.0 mm |
| Poids nominal | 50 kg/km |
| Caractéristiques mécaniques | |
| Charge de traction max. (court terme) | 660 N |
| Charge de traction max. (long terme) | 200 N |
| Résistance à l'écrasement | 110 N / cm |
| Rayon de courbure (installation) | 140mm |
| Rayon de courbure (statique) | 70mm |
| Caractéristiques environnementales | |
| Température – Installation | -10°C à +60°C |
| Température – Fonctionnement | -20°C à +70°C |
| Température – Stockage | -40°C à +70°C |
| Conformité | |
| Indice d'inflammabilité | IEC 60332-1, IEC 60332-3-24 |
| Normes | IEC 60794-2-20, ISO/IEC 11801, AS/CA S008 |

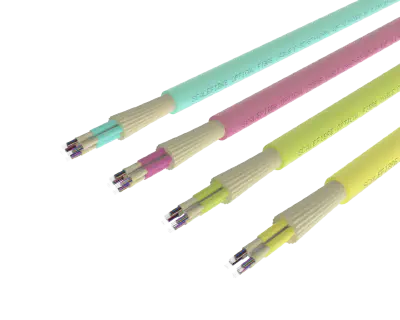

| Variantes SlimCORE 48F | |

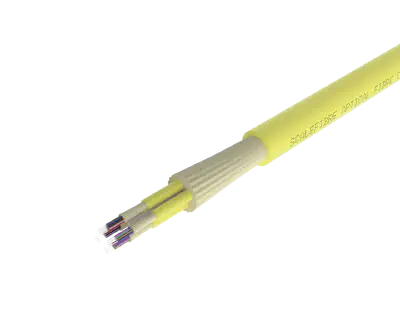

| C-SC-S7-48-L | Câble sous-unitaire SlimCore, Monomode (G.657.A1), 48F, Jaune |
| C-SC-M3-48-L | Câble sous-unitaire SlimCore, OM3, 48F, Aqua |
| C-SC-M4-48-L | Câble sous-unitaire SlimCore, OM4, 48F, Aqua |

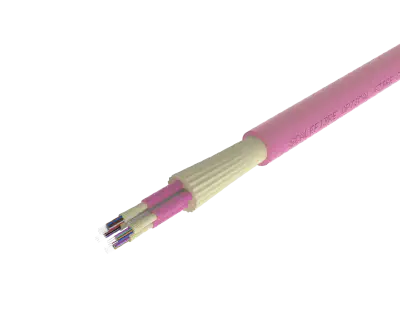

| C-SC-M4-48-L-EV | Câble sous-unitaire SlimCore, OM4, 48F, Violet Érika |

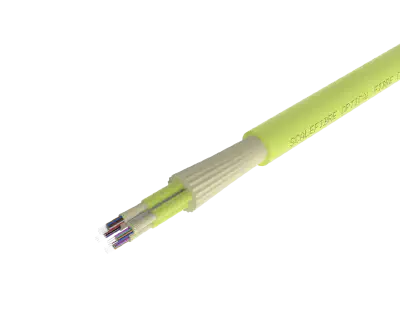

| C-SC-M5-48-L | Câble sous-unitaire SlimCore, OM5, 48F, Vert Citron |
