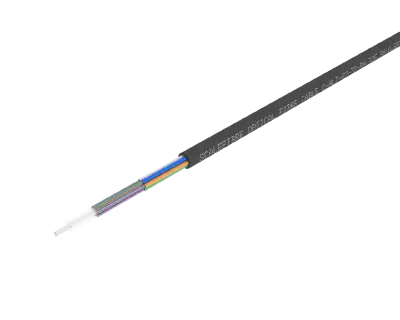

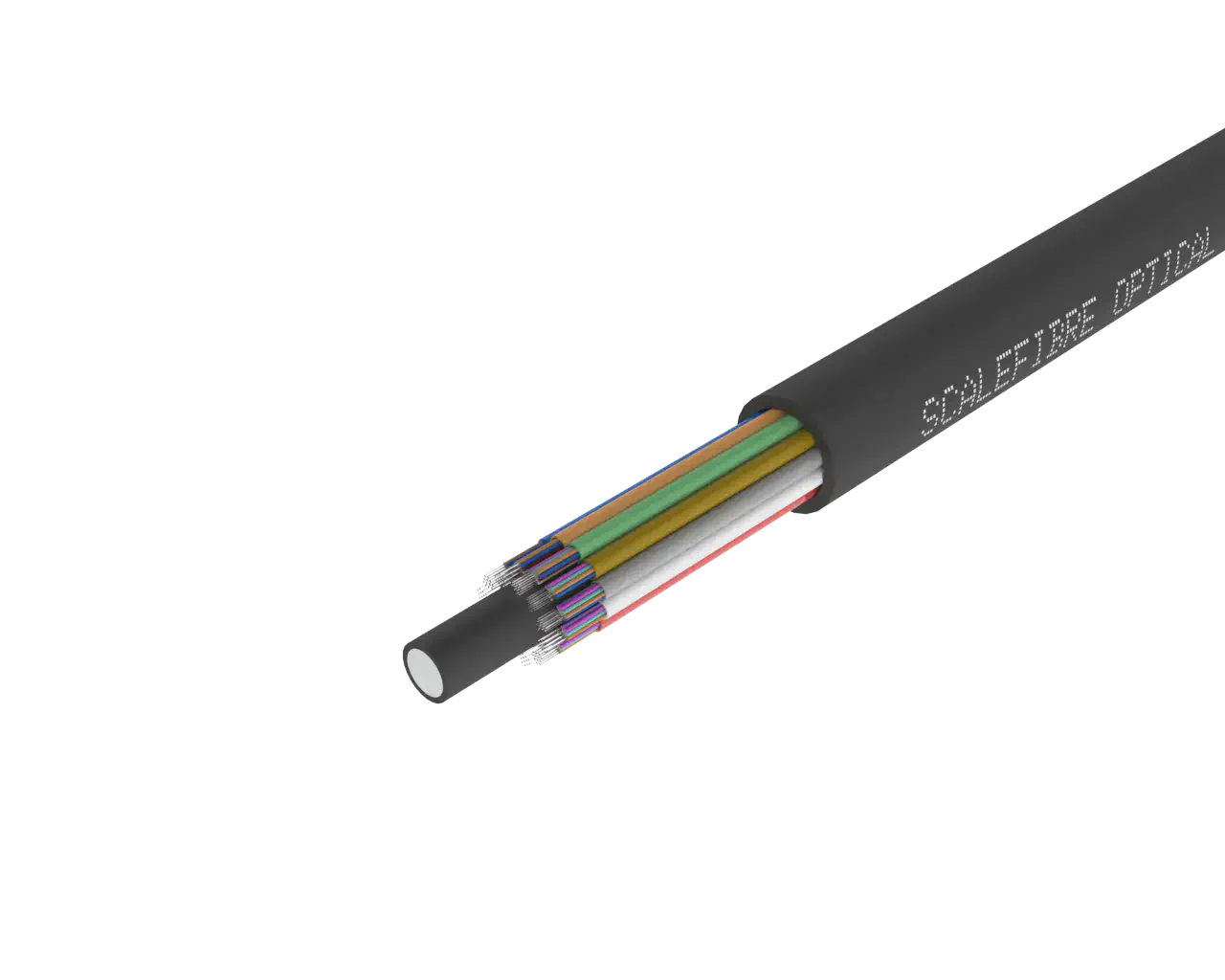

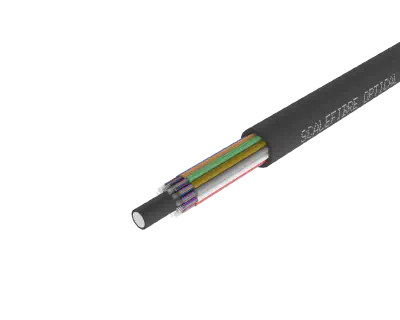

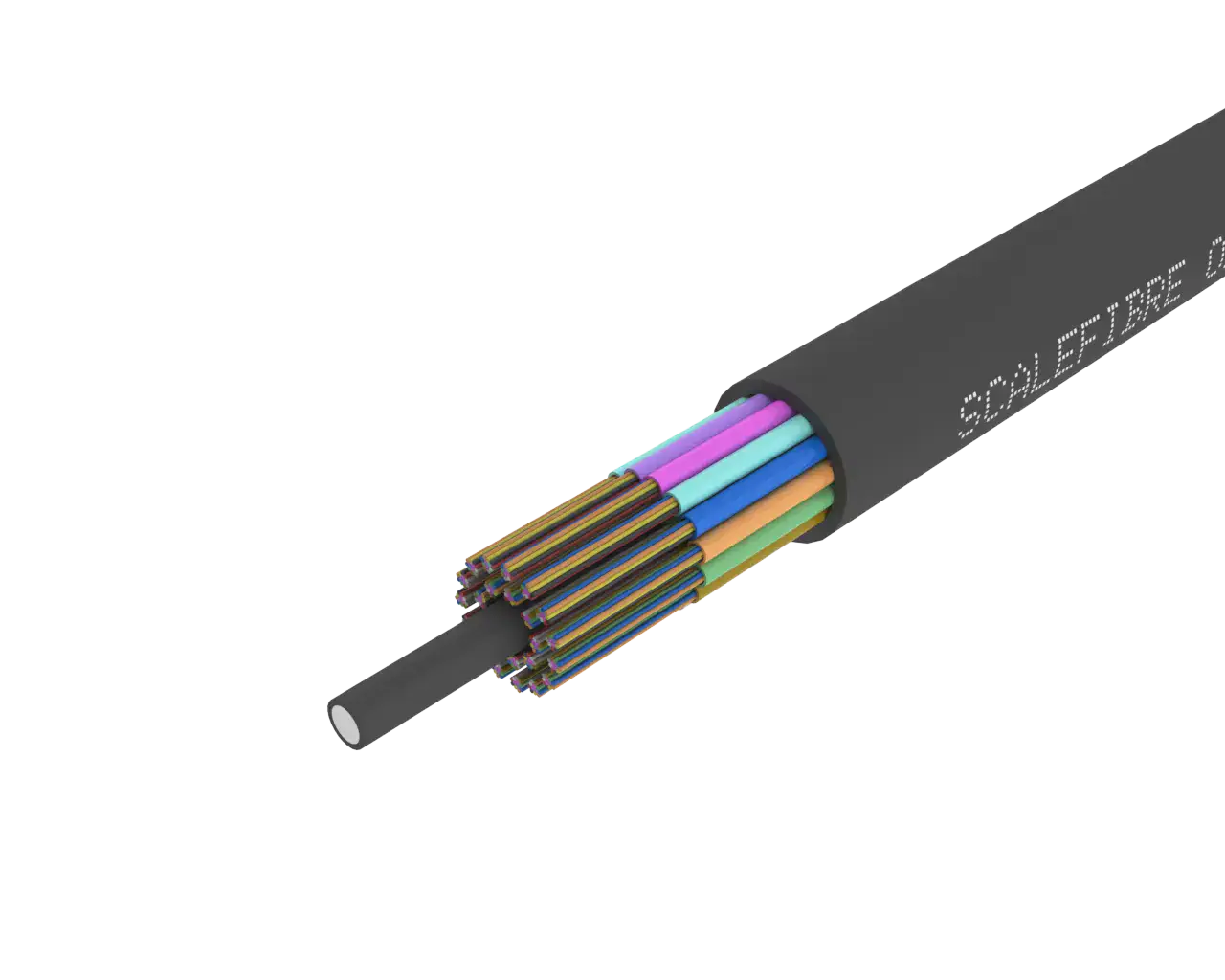

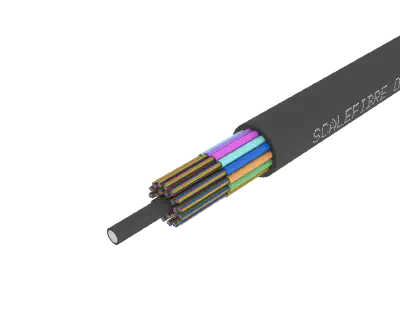

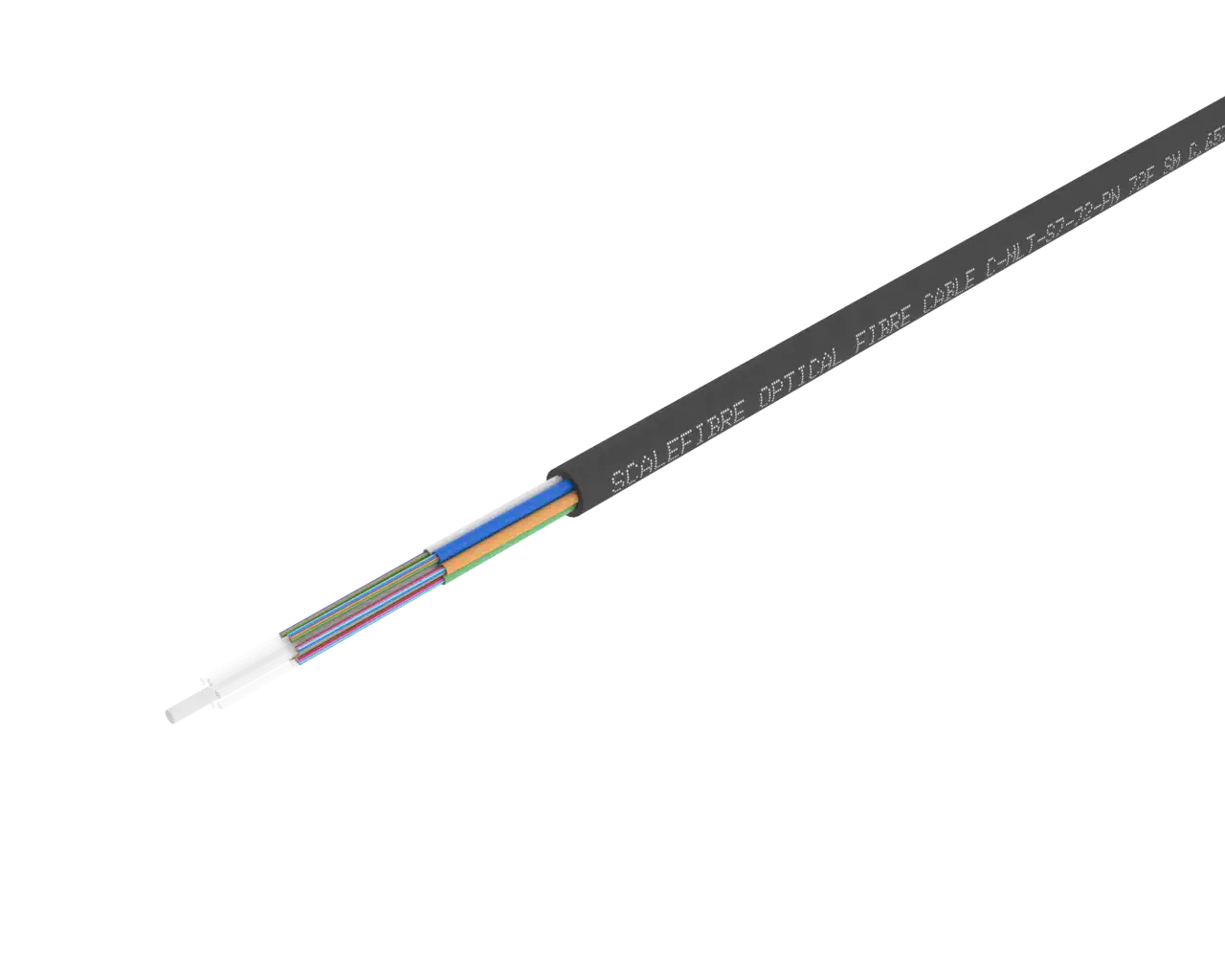

Câble mini-tube libre (12–864F) avec gaine en PE, élément de résistance en FRP et noyau sec avec tubes StaticGEL™.
- Le nombre de fibres varie de 12 à 864
- Diamètres compacts pour une utilisation maximale des conduits
- Construction à tube lâche toronné pour une installation rapide et flexible
- L’élément de résistance central en PRF assure la robustesse à la traction lors des tractions longue distance
- Noyau sec avec tubes libres StaticGEL™ pour une manipulation propre et sans dégâts
Conçu pour Surpasser
Livré en toute Confiance
Approvisionnement Simplifié
Prêt pour Déploiement Rapide
Prêt à Passer à l'Échelle
Conformité Assurée

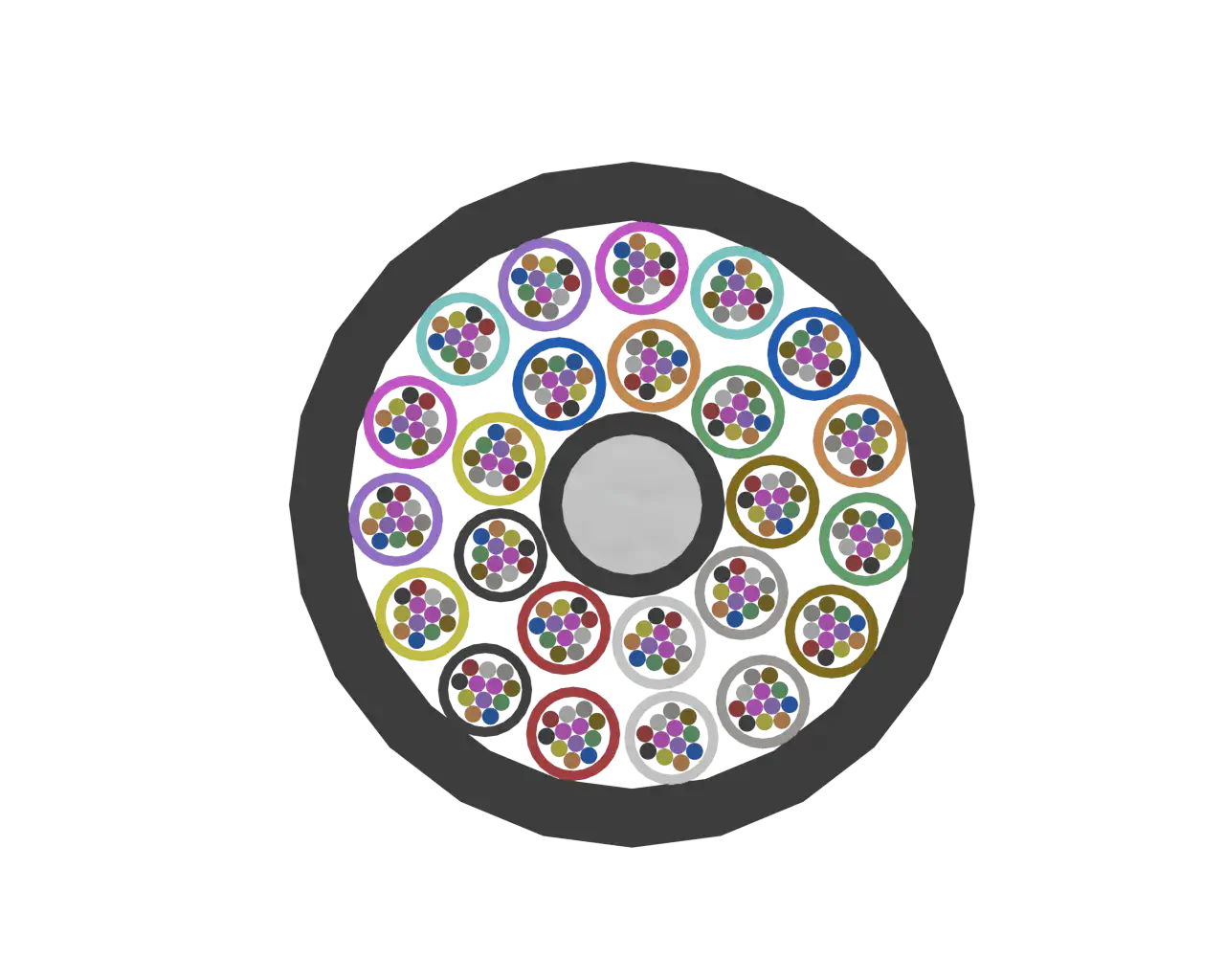

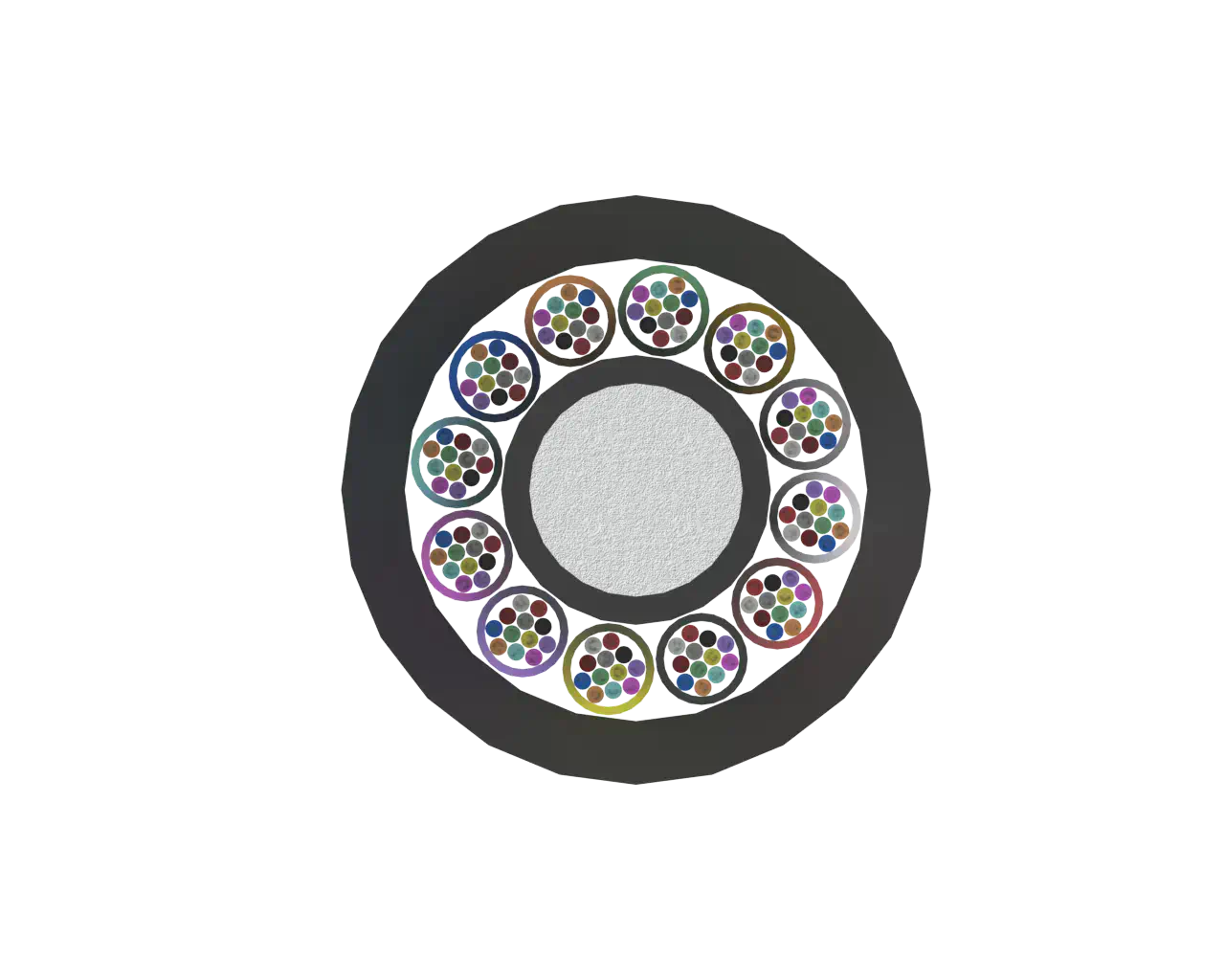

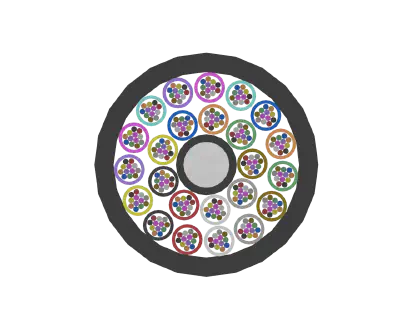

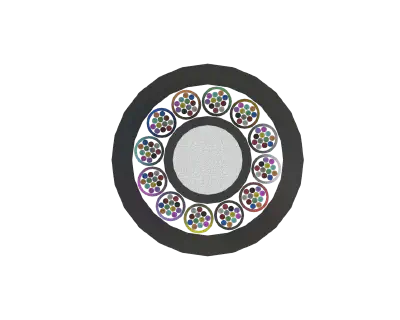

Cette gamme de mini-câbles optiques à tube libre est conçue pour une compacité et une installation rapide dans les environnements de conduits encombrés, avec un nombre de fibres allant de 12 à 864. Des diamètres aussi petits que 6,3 mm offrent une densité de fibres élevée pour optimiser l'utilisation des conduits. Une gaine en polyéthylène (PE) noir assure la durabilité. Un élément de résistance central en PRFV assure la résistance à la traction, tandis que l'âme sèche avec un composé imperméabilisant StaticGEL™ à l'intérieur des tubes assure une manipulation propre et sans salissures.
Conçu pour une installation par tirage, injection, flottaison ou soufflage sur les réseaux hyperscale, opérateurs, entreprises, services publics et campus. Disponible en fibre monomode (G.657.A1 ou G.657.A2) et multimode (OM1 / OM3 / OM4 / OM5).
| Détails de construction | |
| Nombre de fibres | 12 à 864 fibres |
| Type de fibre | G.657.A1 monomode G.657.A2 monomode Multimode OM1 OM3 multimode Multimode OM4 |
| Configuration du tube | Jusqu'à 24 tubes en vrac (12 à 36 fibres par tube selon le nombre) |
| Remplissage de tubes | Technologie StaticGEL™ pour une manipulation propre et rapide |
| Blocage de l'eau du noyau | Noyau sec avec fils gonflables à l'eau autour de l'élément central |
| Membre de force | Tige centrale en PRF (diélectrique) |
| Cordons de déchirure | Deux |
| Veste | Polyéthylène (PE) |
| Dimensions du câble | |
| Diamètre extérieur | 12F : 6,3 mm 24F : 6,3 mm 48F : 6,3 ± 0,3 mm 72F : 6,3 ± 0,3 mm 144F : 8,3 ± 0,3 mm 288F : 9,8 ± 0,3 mm 432F : 8,8 ± 0,3 mm 864F : 11,3 ± 0,3 mm |
| Poids | 12F : 31 kg/km 24F : 31 kg/km 48F : 33 kg/km 72F : 33 lb/km 144F : 62 lb/km 288F : 82 lb/km 432F : 63 lb/km 864F : 106 lb/km |
| rayon de courbure | |
| Rayon de courbure minimal (installation) | 130 mm à 230 mm (selon le nombre de fibres) |
| Rayon de courbure minimal (à vide / statique) | 65 mm à 115 mm (selon le nombre de fibres) |
| Caractéristiques mécaniques | |
| Résistance à la traction (à court terme) | 1 000 N (12 à 144 F) / 2 000 N (288 à 864 F) |
| Résistance à l'écrasement | 2 000 N/10 cm |
| Environnement | |
| Température de fonctionnement | -10 °C à +70 °C |
| Température d'installation | 0 °C à +50 °C |
| Température de stockage | -20 °C à +70 °C |
| Conformité | |
| Normes | CEI 60794 ; AS/CA S008 ; TIA-598-C ; normes UIT-T sur les fibres optiques |
| Conforme RoHS3 | Oui |
| Mini-tube libre monomode (G.657.A1) – Nombre de fibres standard | |
| Numéro de pièce | Description |
| C-MLT-S7-12-P | Mini Loose Tube, 12 Fibre, Single-mode (G.657.A1), PE |
| C-MLT-S7-24-P | Mini Loose Tube, 24 Fibre, Single-mode (G.657.A1), PE |
| C-MLT-S7-48-P | Mini Loose Tube, 48 Fibre, Single-mode (G.657.A1), PE |
| C-MLT-S7-72-P | Mini Loose Tube, 72 Fibre, Single-mode (G.657.A1), PE |
| C-MLT-S7-96-P | Mini Loose Tube, 96 Fibre, Single-mode (G.657.A1), PE |
| C-MLT-S7-144-P | Mini Loose Tube, 144 Fibre, Single-mode (G.657.A1), PE |
| C-MLT-S7-288-P | Mini Loose Tube, 288 Fibre, Single-mode (G.657.A1), PE |
| C-MLT-S7-432-P | Mini Loose Tube, 432 Fibre, Single-mode (G.657.A1), PE |
| C-MLT-S7-864-P | Mini Loose Tube, 864 Fibre, Single-mode (G.657.A1), PE |
| Mini-tube libre monomode (G.657.A2) – Nombre de fibres standard | |
| Numéro de pièce | Description |
| C-MLT-S7A2-12-P | Mini Loose Tube, 12 Fibre, Single-mode (G.657.A2), PE |
| C-MLT-S7A2-24-P | Mini Loose Tube, 24 Fibre, Single-mode (G.657.A2), PE |
| C-MLT-S7A2-48-P | Mini Loose Tube, 48 Fibre, Single-mode (G.657.A2), PE |
| C-MLT-S7A2-72-P | Mini Loose Tube, 72 Fibre, Single-mode (G.657.A2), PE |
| C-MLT-S7A2-96-P | Mini Loose Tube, 96 Fibre, Single-mode (G.657.A2), PE |
| C-MLT-S7A2-144-P | Mini Loose Tube, 144 Fibre, Single-mode (G.657.A2), PE |
| C-MLT-S7A2-288-P | Mini Loose Tube, 288 Fibre, Single-mode (G.657.A2), PE |
| C-MLT-S7A2-432-P | Mini Loose Tube, 432 Fibre, Single-mode (G.657.A2), PE |
| C-MLT-S7A2-864-P | Mini Loose Tube, 864 Fibre, Single-mode (G.657.A2), PE |
| Mini-tube multimode à structure libre (OM1) – Nombre de fibres standard | |
| Numéro de pièce | Description |
| C-MLT-M1-12-P | Mini Loose Tube, 12 Fibre, Multimode (OM1), PE |
| C-MLT-M1-24-P | Mini Loose Tube, 24 Fibre, Multimode (OM1), PE |
| C-MLT-M1-48-P | Mini Loose Tube, 48 Fibre, Multimode (OM1), PE |
| C-MLT-M1-72-P | Mini Loose Tube, 72 Fibre, Multimode (OM1), PE |
| C-MLT-M1-96-P | Mini Loose Tube, 96 Fibre, Multimode (OM1), PE |
| C-MLT-M1-144-P | Mini Loose Tube, 144 Fibre, Multimode (OM1), PE |
| C-MLT-M1-288-P | Mini Loose Tube, 288 Fibre, Multimode (OM1), PE |
| C-MLT-M1-432-P | Mini Loose Tube, 432 Fibre, Multimode (OM1), PE |
| C-MLT-M1-864-P | Mini Loose Tube, 864 Fibre, Multimode (OM1), PE |
| Mini-tube multimode à structure libre (OM3) – Nombre de fibres standard | |
| Numéro de pièce | Description |
| C-MLT-M3-12-P | Mini Loose Tube, 12 Fibre, Multimode (OM3), PE |
| C-MLT-M3-24-P | Mini Loose Tube, 24 Fibre, Multimode (OM3), PE |
| C-MLT-M3-48-P | Mini Loose Tube, 48 Fibre, Multimode (OM3), PE |
| C-MLT-M3-72-P | Mini Loose Tube, 72 Fibre, Multimode (OM3), PE |
| C-MLT-M3-96-P | Mini Loose Tube, 96 Fibre, Multimode (OM3), PE |
| C-MLT-M3-144-P | Mini Loose Tube, 144 Fibre, Multimode (OM3), PE |
| C-MLT-M3-288-P | Mini Loose Tube, 288 Fibre, Multimode (OM3), PE |
| C-MLT-M3-432-P | Mini Loose Tube, 432 Fibre, Multimode (OM3), PE |
| C-MLT-M3-864-P | Mini Loose Tube, 864 Fibre, Multimode (OM3), PE |
| Mini-tube multimode à structure libre (OM4) – Nombre de fibres standard | |
| Numéro de pièce | Description |
| C-MLT-M4-12-P | Mini Loose Tube, 12 Fibre, Multimode (OM4), PE |
| C-MLT-M4-24-P | Mini Loose Tube, 24 Fibre, Multimode (OM4), PE |
| C-MLT-M4-48-P | Mini Loose Tube, 48 Fibre, Multimode (OM4), PE |
| C-MLT-M4-72-P | Mini Loose Tube, 72 Fibre, Multimode (OM4), PE |
| C-MLT-M4-96-P | Mini Loose Tube, 96 Fibre, Multimode (OM4), PE |
| C-MLT-M4-144-P | Mini Loose Tube, 144 Fibre, Multimode (OM4), PE |
| C-MLT-M4-288-P | Mini Loose Tube, 288 Fibre, Multimode (OM4), PE |
| C-MLT-M4-432-P | Mini Loose Tube, 432 Fibre, Multimode (OM4), PE |
| C-MLT-M4-864-P | Mini Loose Tube, 864 Fibre, Multimode (OM4), PE |
