- Optimisé pour les grandes portées (jusqu’à 500 m selon la charge)
- Nombre de fibres de 6 à 288
- Construction à double enveloppe pour une protection mécanique supérieure
- Couche épaisse de fil d’aramide entre les gaines pour une résistance à la traction maximale
- Noyau sec avec tubes StaticGEL™ pour une manipulation propre et sans dégâts
- Construction entièrement diélectrique et non métallique (aucune mise à la terre requise)
Conçu pour Surpasser
Livré en toute Confiance
Approvisionnement Simplifié
Prêt pour Déploiement Rapide
Prêt à Passer à l'Échelle
Conformité Assurée

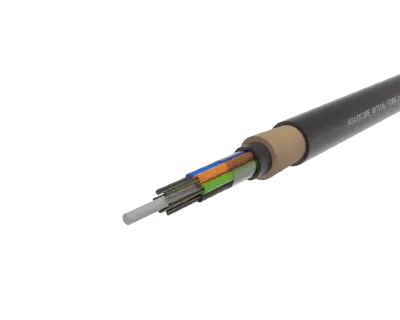

La gamme de câbles optiques SkySPAN™ Long Span ADSS (All-Dielectric Self-Supporting) est la solution aérienne la plus robuste de la série, conçue pour les environnements exigeants des lignes de transport et de longue distance. Capable de couvrir des distances allant jusqu'à 500 mètres (selon les conditions de charge), ce câble est conçu pour les réseaux à haute capacité comportant jusqu'à 288 fibres.
La construction SkySPAN™ Long Span repose sur une double gaine pour une protection mécanique maximale. L'âme utilise la technologie StaticGEL™ au sein de tubes libres toronnés SZ, entourant un élément central de renforcement en PRV. Une gaine intérieure en polyéthylène (PE) protège l'âme, tandis qu'une épaisse couche de fils d'aramide entre les gaines assure la résistance à la traction nécessaire aux grandes portées. Doté d'une gaine extérieure en PE noir durable, ce câble offre des performances sans compromis, même dans des conditions environnementales extrêmes.
| Détails de construction | |
| Nombre de fibres | 6 à 288 fibres |
| Type de fibre | G.652.D monomode G.657.A1 monomode G.655 monomode Multimode Fibres spéciales |
| Configuration des tubes | Tubes en vrac à brins SZ (Max 12 fibres par tube) |
| Remplissage de tubes | Technologie StaticGEL™ pour une manipulation propre et rapide |
| Blocage d'eau central | Noyau sec avec fils et ruban étanches à l'eau |
| Membre de la Force | Tige centrale en PRV (diélectrique) |
| Force périphérique | Fils d'aramide à haute résistance (entre les vestes) |
| Cordon de déclenchement | Un |
| Veste | Double enveloppe (polyéthylène noir intérieur et extérieur) |
| Dimensions du câble | |
| diamètre extérieur | 6-36F : 13,7 ± 0,5 mm 48-72F : 14,3 ± 0,5 mm 96F : 15,6 ± 0,5 mm 120F : 16,9 ± 0,5 mm 144F : 18,3 ± 0,5 mm 288F : 21,5 ± 0,5 mm |
| Poids | 6-36F : 142 lb/km 48-72 °F : 155 lb/km 96F : 186 lb/km 120°F : 222 lb/km 144F : 255 lb/km 288F : 348 lb/km |
| Rayon de courbure | |
| Rayon de courbure minimal (installation) | 20 × Diamètre extérieur du câble (274 mm à 430 mm selon le nombre) |
| Rayon de courbure minimal (sans charge / statique) | 10 × Diamètre extérieur du câble (137 mm à 215 mm selon le nombre) |
| Caractéristiques mécaniques | |
| Résistance à la traction (essai) | 2 700 N (IEC 60794-1-2 Méthode E1) |
| Résistance à l'écrasement | 2 000 N/100 mm (IEC 60794-1-2 Méthode E3) |
| Résistance aux chocs | 10 J (IEC 60794-1 Méthode E4) |
| Environnement | |
| Température de fonctionnement | -40 °C à +70 °C |
| Température d'installation | -30 °C à +60 °C |
| Température de stockage | -40 °C à +70 °C |
| Conformité | |
| Normes | Normes IEC 60794-1 ; AS/CA S008 ; normes UIT-T relatives aux fibres optiques |
| Conforme à la norme RoHS | Oui |
| SkySPAN™ ADSS monomode (G.652.D) – Nombre de fibres standard | |
| Numéro de pièce | Description |
| C-SSL-S2-6-P | ADSS Cable, Long Span, Single Mode (G.652.D), 6F, Double PE Jacket |
| C-SSL-S2-12-P | ADSS Cable, Long Span, Single Mode (G.652.D), 12F, Double PE Jacket |
| C-SSL-S2-24-P | ADSS Cable, Long Span, Single Mode (G.652.D), 24F, Double PE Jacket |
| C-SSL-S2-48-P | ADSS Cable, Long Span, Single Mode (G.652.D), 48F, Double PE Jacket |
| C-SSL-S2-72-P | ADSS Cable, Long Span, Single Mode (G.652.D), 72F, Double PE Jacket |
| C-SSL-S2-96-P | ADSS Cable, Long Span, Single Mode (G.652.D), 96F, Double PE Jacket |
| C-SSL-S2-144-P | ADSS Cable, Long Span, Single Mode (G.652.D), 144F, Double PE Jacket |
| C-SSL-S2-288-P | ADSS Cable, Long Span, Single Mode (G.652.D), 288F, Double PE Jacket |
| SkySPAN™ ADSS monomode (G.657.A1) – Nombre de fibres standard | |
| Numéro de pièce | Description |
| C-SSL-S7-6-P | ADSS Cable, Long Span, Single Mode (G.657.A1), 6F, Double PE Jacket |
| C-SSL-S7-12-P | ADSS Cable, Long Span, Single Mode (G.657.A1), 12F, Double PE Jacket |
| C-SSL-S7-24-P | ADSS Cable, Long Span, Single Mode (G.657.A1), 24F, Double PE Jacket |
| C-SSL-S7-48-P | ADSS Cable, Long Span, Single Mode (G.657.A1), 48F, Double PE Jacket |
| C-SSL-S7-72-P | ADSS Cable, Long Span, Single Mode (G.657.A1), 72F, Double PE Jacket |
| C-SSL-S7-96-P | ADSS Cable, Long Span, Single Mode (G.657.A1), 96F, Double PE Jacket |
| C-SSL-S7-144-P | ADSS Cable, Long Span, Single Mode (G.657.A1), 144F, Double PE Jacket |
| C-SSL-S7-288-P | ADSS Cable, Long Span, Single Mode (G.657.A1), 288F, Double PE Jacket |
