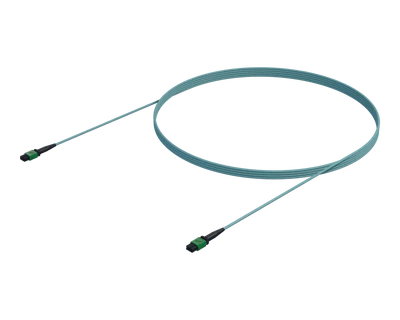

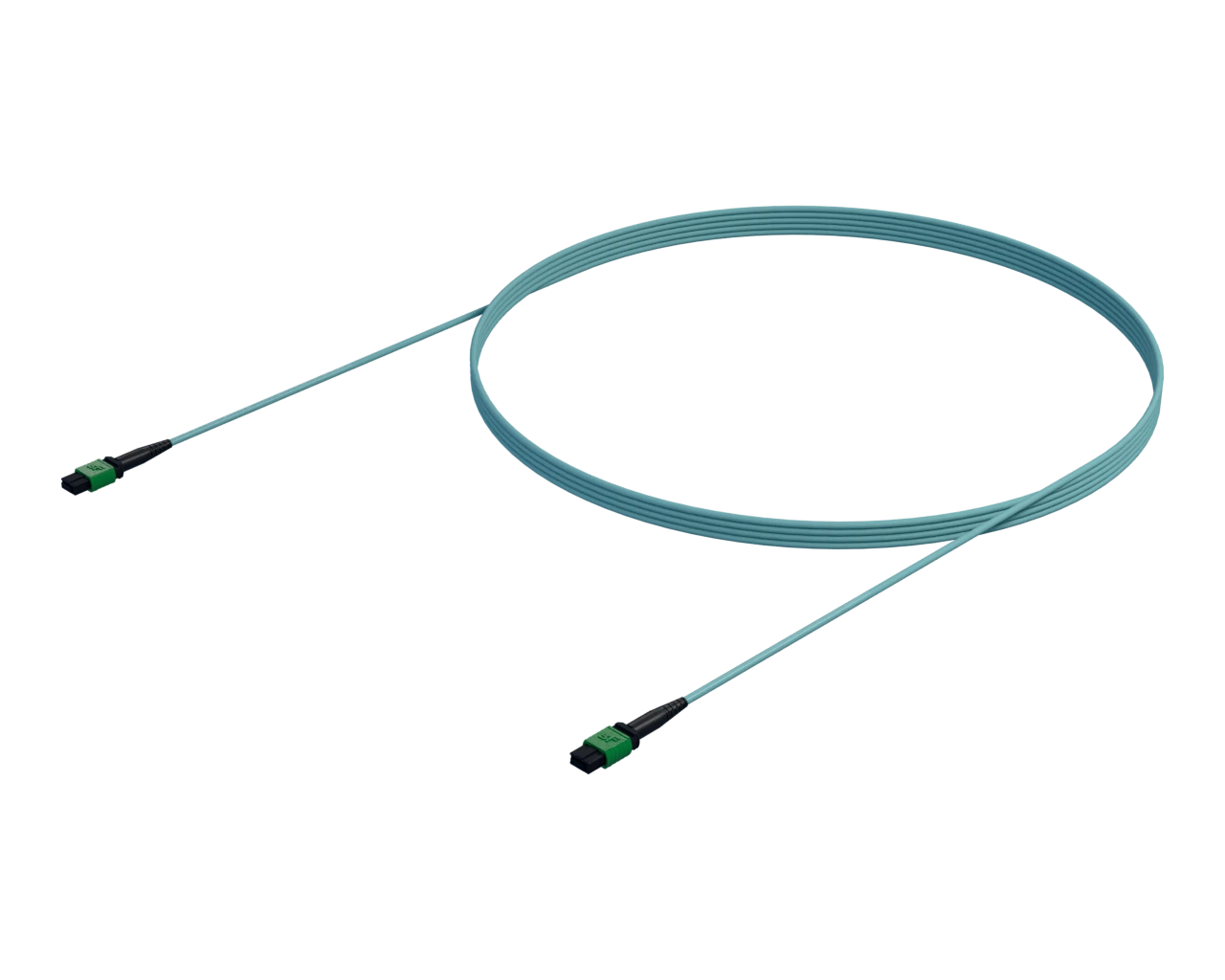

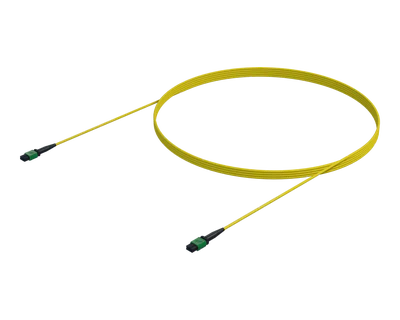

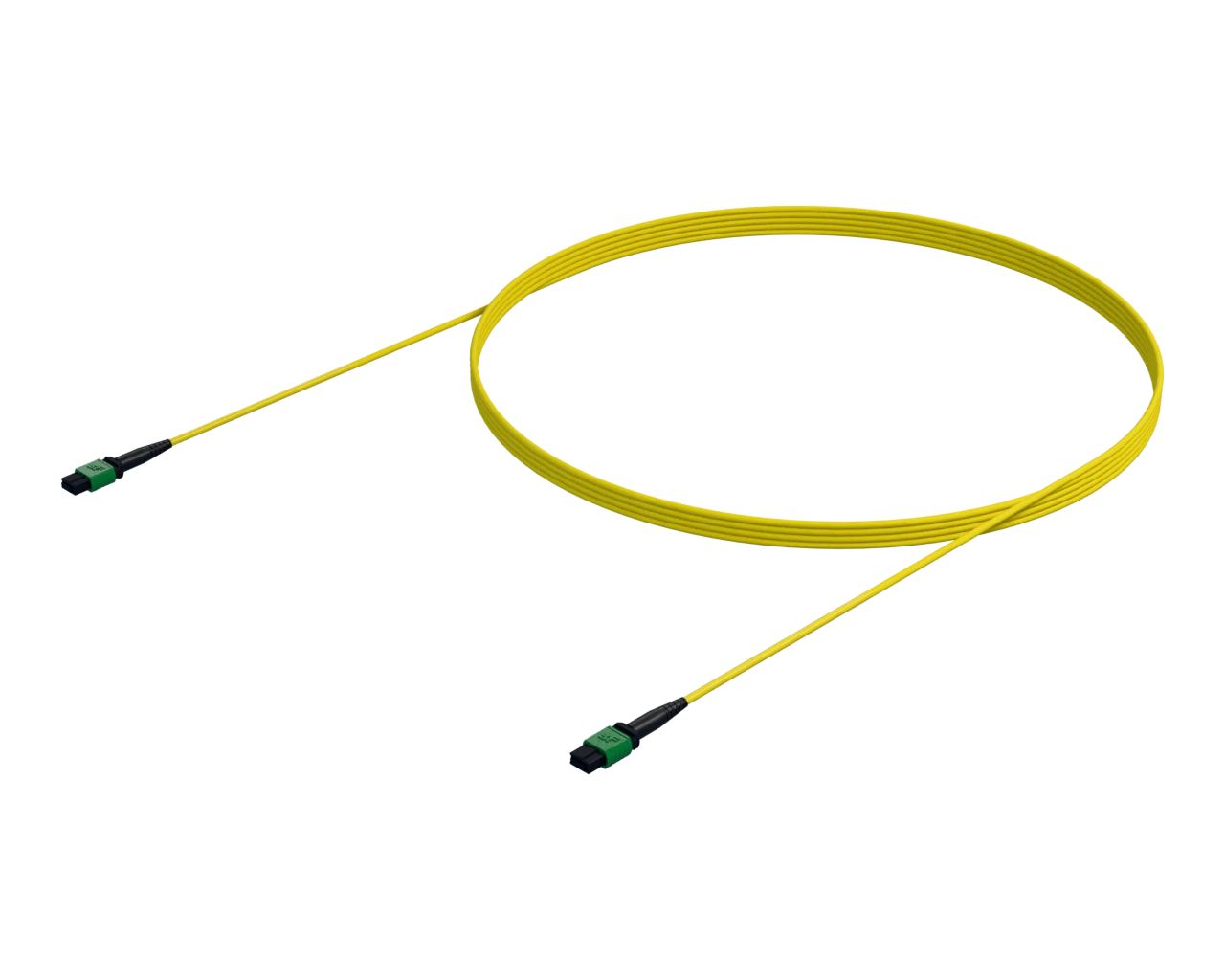

Les câbles de raccordement MPO compatibles NVIDIA ScaleFibre sont des assemblages haute performance « droits » (1:1) conçus pour les écosystèmes Quantum-2 (NDR) et Spectrum-4. Ils assurent la liaison principale entre les commutateurs NVIDIA et les adaptateurs ConnectX-7 lorsqu'aucun dédoublement n'est requis.
Compatibilité SKU NVIDIA : Ces assemblages sont optiquement équivalents à la série MFP7E10-Nxxx. Ils sont utilisés pour connecter un émetteur-récepteur OSFP Twin-Port 800G à un autre émetteur-récepteur OSFP, ou pour étendre une liaison entre des panneaux de brassage dans un cluster DGX H100/A100.

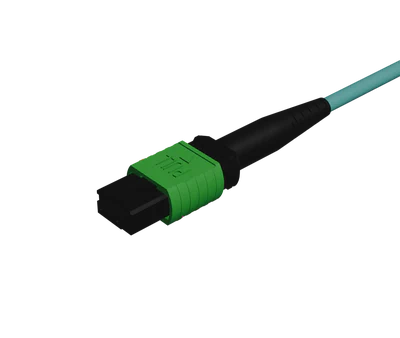

La différence APC : De manière critique, ces câbles utilisent des connecteurs MPO/APC (Angled Physical Contact) pour les versions monomode et multimode (OM4). Cela représente une déviation du câblage standard des centres de données (qui utilise Flat/UPC pour le multimode). L'angle de 8 degrés est obligatoire pour répondre aux exigences strictes de perte de retour de la signalisation PAM4 400G/800G.Destiné aux constructions de clusters NVIDIA DGX H100, H200 et Quantum-2
InfiniBand à travers les clusters de centres de données de Johannesburg et du
Cap, avec des applications dans les constructions émergentes d’installations de
formation d’IA africaines.
Général
Connector A
MPO-12 (Femelle) Polissage APC
Connector B
MPO-12 (Femelle) Polissage APC
Polarity
Type-B (croisement) Standard
Fibre Count
12 Fibres (férule entièrement peuplée)
Spécifications techniques
Polish Type
APC (Angled Physical Contact) 8° - sur TOUS les types
Insertion Loss
≤ 0.35 dB
Return Loss
≥ 60 dB (SM), ≥ 30 dB (MM APC)
Jacket
LSZH (Faible émission de fumée zéro halogène) / Conforme CPR
