Comparativo Técnico: G.657.A1 vs. G.657.A2

Uma análise aprofundada dos dois níveis de fibra insensível à curvatura (BIF) para determinar quando são necessários raios de curvatura de 10mm ou 7.5mm.

A G.657.A1 tornou-se o padrão moderno porque corrigiu os problemas de sensibilidade à curvatura que afligiam a G.652.D em espaços apertados. No entanto, à medida que o hardware fica ainda menor e os patch panels mais densos, a G.657.A2 surgiu para aqueles cenários extremos onde mesmo uma curvatura de 10mm é muito grande. Entender o equilíbrio entre os raios de curvatura de 10mm (A1) e 7.5mm (A2) é fundamental para construir uma rede que não falhe sob pressão física.

G.657.A1 (A BIF Padrão)

  • ✕
    Raio de Curvatura: Mínimo de 10mm.
  • ✕
    Compatibilidade: Excelente compatibilidade retroativa com backbones G.652.D legados.
  • ✕
    Utilidade: O ‘ponto ideal’ para a maioria das redes urbanas e unidades multi-residenciais (MDU).
  • ✕
    Disponibilidade: Padrão da Scalefibre para a maioria das montagens devido à alta relação desempenho-custo.

G.657.A2 (Resiliência Avançada)

  • ✓
    Raio de Curvatura: Mínimo de 7.5mm; significativamente mais tolerante que a A1.
  • ✓
    Design Aprimorado: Geralmente utiliza um perfil de trincheira mais agressivo para o confinamento da luz.
  • ✓
    Utilidade: Obrigatória para patch panels de alta densidade e instalações em cliente (CPE) ultra-compactas.
  • ✓
    Custo: Preço premium devido a tolerâncias de fabricação mais rigorosas e volumes mais baixos.

A Margem de Erro

Visualizando a diferença de desempenho quando a fibra é levada aos seus limites físicos.

25%

Curvatura Mais Justa (G.657.A2)

0.1dB

Perda G.657.A2 @ 10mm

100%

Compatível com G.652.D

Premium

Perfil de Custo (G.657.A2)

Níveis do Padrão ITU-T

A escolha correta da fibra equilibra as restrições físicas do ambiente de instalação com custo e compatibilidade.

PADRÃO GERAL

G.652.D

Padrão da Indústria

O padrão global para fibra de deslocamento de dispersão nula. Otimizada para operação a 1310nm com uma janela de espectro total de 1260nm a 1625nm.

  • Dispersão zero a 1310 nm
  • Menor custo de compra inicial
  • Maior perda por macrocurvatura
PADRÃO SCALEFIBRE

G.657.A1

Insensível à Curvatura

O primeiro nível de fibra insensível à curvatura. Projetada para distribuição urbana onde curvas apertadas e dutos congestionados são frequentes.

  • Raio de curvatura mínimo de 10 mm
  • Compatibilidade retroativa total
  • Reduz chamadas de serviço de falha
TAMBÉM DISPONÍVEL

G.657.A2

Resiliência Extrema

Projetada para instalações em cliente e patch panels de alta densidade. Pode ser roteada em torno de batentes de portas e cavidades de parede sem impacto no sinal.

  • Raio de curvatura de 7.5 mm (G.657.A2)
  • Confinamento de luz assistido por trincheira
  • Máxima flexibilidade de instalação

Perda por Macrocurvatura a 1625nm (dB)

Resiliência Crítica
Enquanto a G.657.A1 é altamente resiliente, a G.657.A2 mantém perdas quase nulas em raios onde a A1 começa a degradar.

Especificidades da Aplicação

Onde a diferença de 2.5mm no raio de curvatura realmente importa.

Drops Internos FTTH
Drops Internos FTTH

G.657.A1 lida com o roteamento residencial típico em cantos e através de conduítes sem queda de sinal.

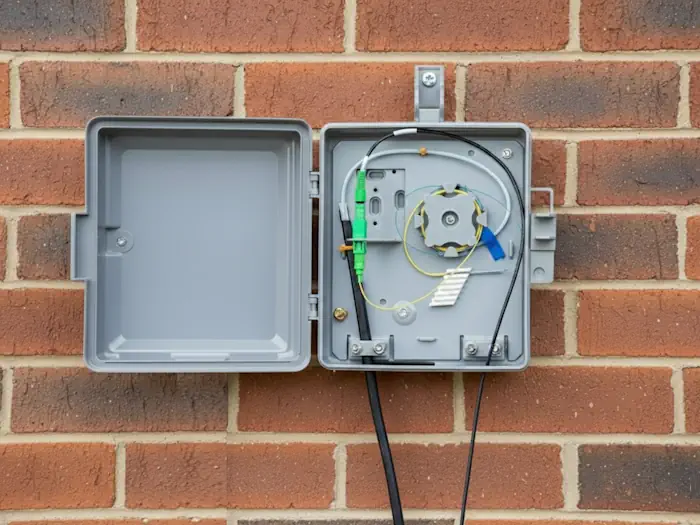

Micro-Caixas e ONTs
Micro-Caixas e ONTs

G.657.A2 é preferida para tomadas de parede e caixas de terminação ONT ultra-pequenas onde a folga da fibra é enrolada de forma apertada.

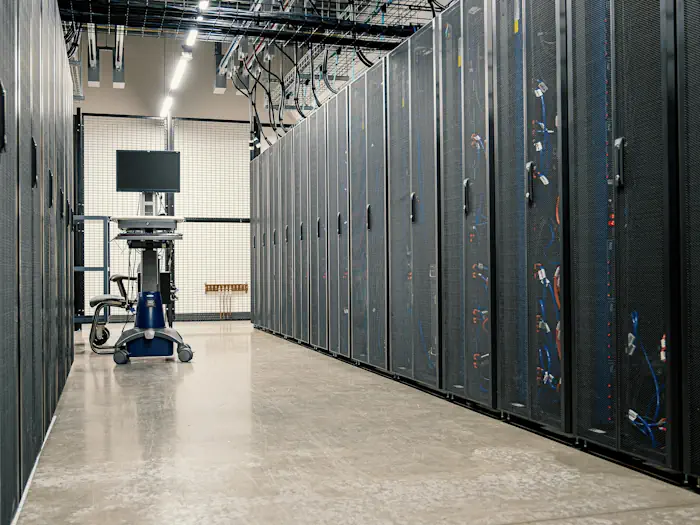

Racks de Dados de Alta Densidade
Racks de Dados de Alta Densidade

G.657.A2 é popular para ambientes 400G/800G onde o patch panel de alta densidade leva a curvas de cabo apertadas inevitáveis.

Technical FAQ

+ Por que não usar G.657.A2 para tudo?
Custo e necessidade. Embora a G.657.A2 seja mais resiliente, também é mais cara de fabricar. Para 90% das aplicações de rede, a G.657.A1 oferece proteção contra curvatura mais do que suficiente, razão pela qual é o nosso padrão padrão.
+ Existe uma diferença de emenda entre G.657.A1 e G.657.A2?
Ambas são fibras Categoria A e são projetadas para serem compatíveis com G.652.D. No entanto, como a G.657.A2 frequentemente usa um perfil assistido por trincheira mais distinto, as máquinas de fusão de alinhamento de núcleo são altamente recomendadas para garantir que o núcleo esteja centralizado com precisão.
+ Quando 10mm (G.657.A1) não é suficiente?
Em hardware ultra-compacto, como emendas de pequeno formato, cassetes MPO de alta densidade, ou ao rotear a fibra em torno de móveis/batentes de porta afiados em casas de consumidores, o raio de 7.5mm da G.657.A2 é necessário.
+ E a G.657.B3?
A G.657.B3 permite um raio de curvatura extremo de 5mm, mas frequentemente não é totalmente compatível com G.652.D. Isso pode levar a grandes perdas ao emendar de volta à rede principal, enquanto G.657.A1 e G.657.A2 mantêm essa compatibilidade retroativa crítica.

Selecionando a Fibra Insensível à Curvatura Correta

A ScaleFibre padroniza a G.657.A1 para desempenho e valor, mas oferecemos G.657.A2 para seus projetos de alta densidade mais exigentes.

Fale com um Engenheiro

Disponível para patch cords e configurações de montagem personalizadas.
