SlimCORE™ 72F é um cabo de fibra óptica interno subunitarizado com construção compacta, projetado para ambientes de alta densidade e terminação simplificada.
- Seis subunidades de 12 fibras permitem fanout direto para seis conectores MPO por cabo
- Dimensionado para instalações em dutos de fibra e bandejas de cabos em ambientes empresariais e de salas de telecomunicações
- Propriedades de tração adequadas para puxadas entre gabinetes e entre andares
- Construção totalmente dielétrica com membros de resistência de fio de aramida
- Revestimento LSZH retardador de chama adequado para ambientes de cabeamento estruturado interno
Projetado para Superar
Entregue com Certeza
Aquisição Simplificada
Pronto para Implantação Rápida
Pronto para Escalar
Conformidade Garantida
O cabo SlimCORE™ 72F serve como uma ponte entre aplicações de backbone de escala empresarial e de telecomunicações, incluindo agregação entre andares, patching de gabinetes de comunicação e distribuição em pequenas salas de telecomunicações. A construção de seis subunidades de 12 fibras oferece uma densidade de fanout moderada sem aumentar o volume do cabo, adequando-se a instalações em dutos de fibra ou bandejas de cabos.

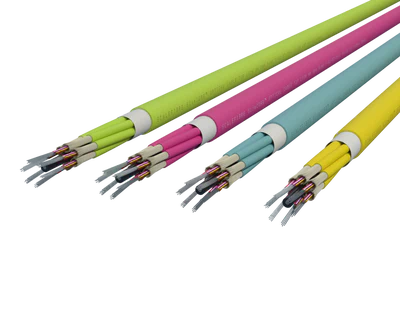

Com um diâmetro externo de 8,2 mm e um peso nominal de 65 kg/km, o cabo acomoda o roteamento entre gabinetes em salas de dados empresariais e links de campus entre edifícios. As configurações estão disponíveis em monomodo (G.657.A1) e multimodo (OM3, OM4, OM5).
| Detalhes de Construção | |
| Fibre Count | 72 fibras (6 × 12F subunidades) |
| Fibre Coating | Revestimento primário de 250µm |
| Subunit Diameter | 2,0 mm nominal |
| Strength Members | Fios de aramida |
| Jacket Material | Baixa Emissão de Fumaça e Halogênio Zero (LSZH) |
| Dimensões do Cabo | |
| Nominal Outer Diameter | Aprox. 8,2 mm |
| Nominal Weight | 65 kg/km ±10% |
| Características Mecânicas | |
| Max Tensile Load (Short Term) | 660 N |
| Max Tensile Load (Long Term) | 200 N |
| Crush Resistance | 110 N / cm |
| Bend Radius (Installation) | 160mm |
| Bend Radius (Static) | 80mm |
| Características Ambientais | |
| Temperature – Installation | -10°C a +60°C |
| Temperature – Operation | -20°C a +70°C |
| Temperature – Storage | -40°C a +70°C |
| Conformidade | |
| Flame Rating | IEC 60332-1, IEC 60332-3-24 |
| Standards | IEC 60794-2-20, ISO/IEC 11801, AS/CA S008 |
| Variantes SlimCORE 72F | |
| C-SC-S7-72-L | Cabo Subunitarizado SlimCore, Single Mode (G.657.A1), 72F, Amarelo |
| C-SC-M3-72-L | Cabo Subunitarizado SlimCore, OM3, 72F, Aqua |

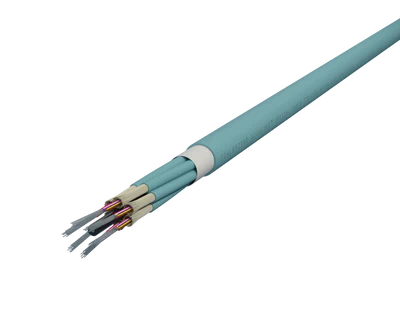

| C-SC-M4-72-L | Cabo Subunitarizado SlimCore, OM4, 72F, Aqua |

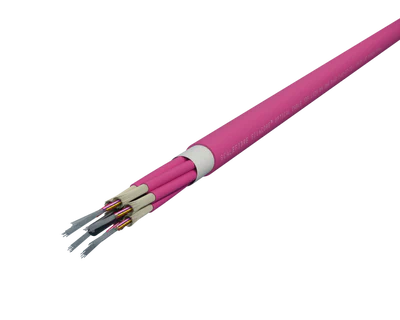

| C-SC-M4-72-L-EV | Cabo Subunitarizado SlimCore, OM4, 72F, Erika Violet |

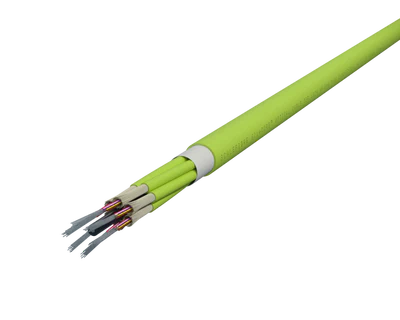

| C-SC-M5-72-L | Cabo Subunitarizado SlimCore, OM5, 72F, Lime Green |
