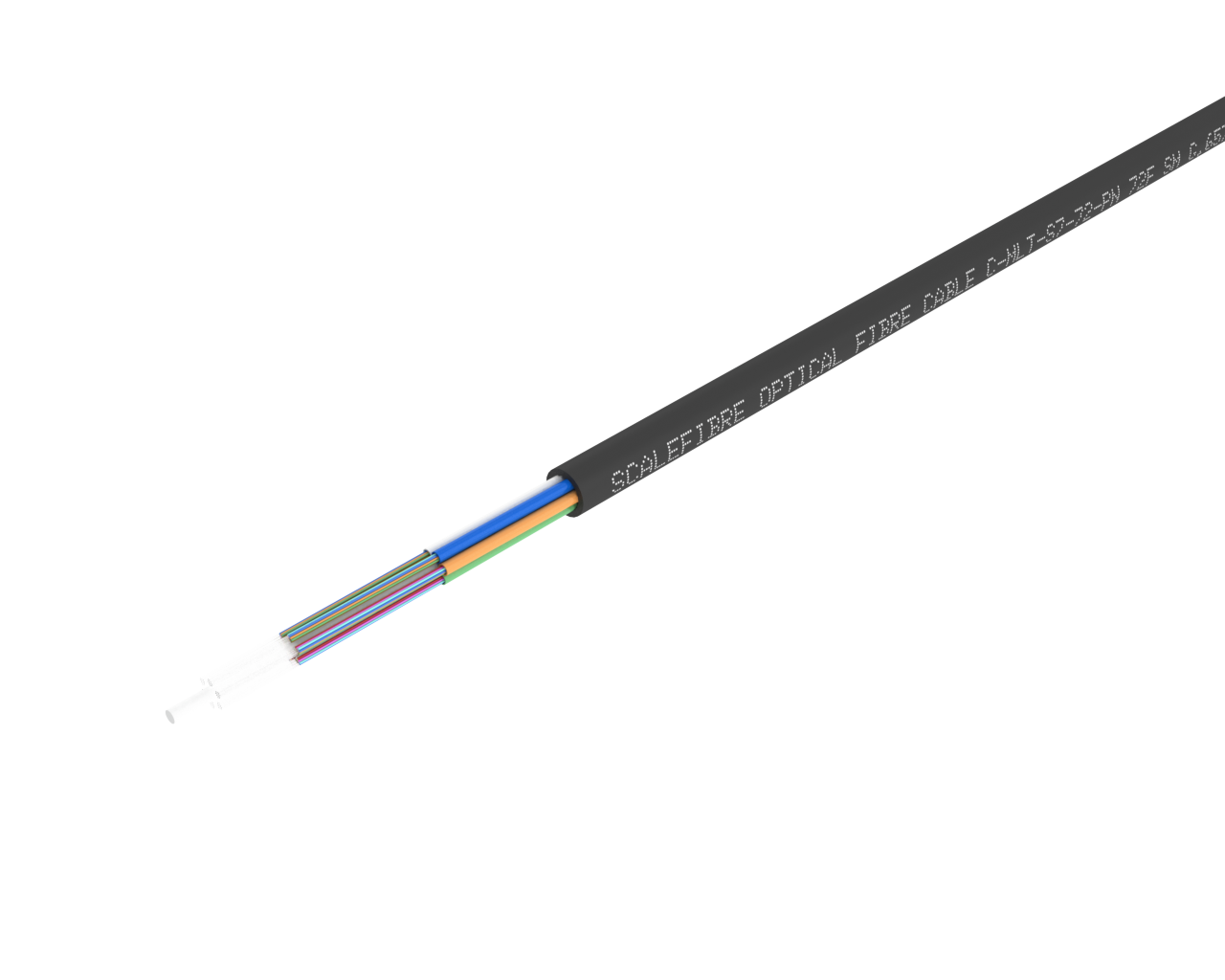

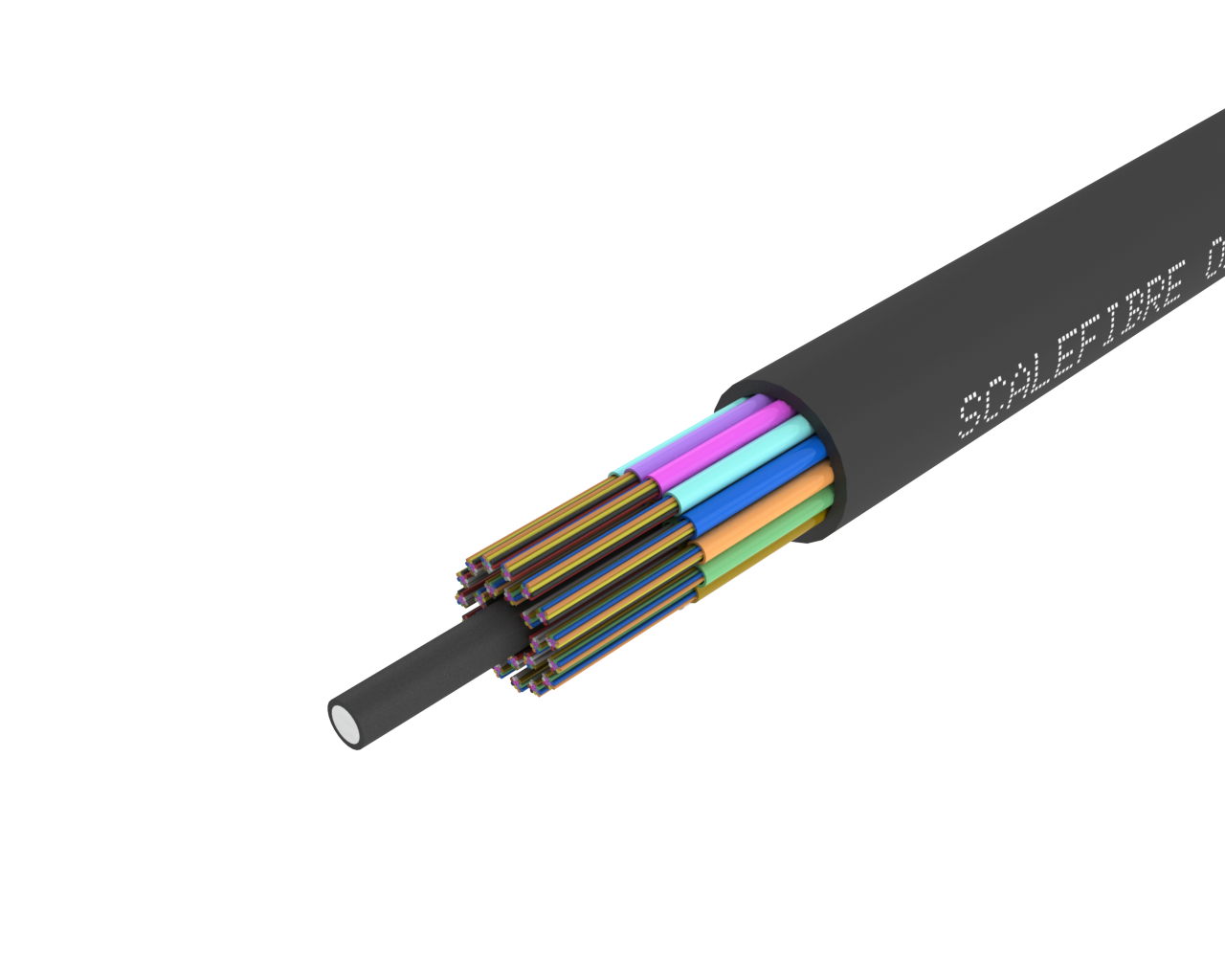

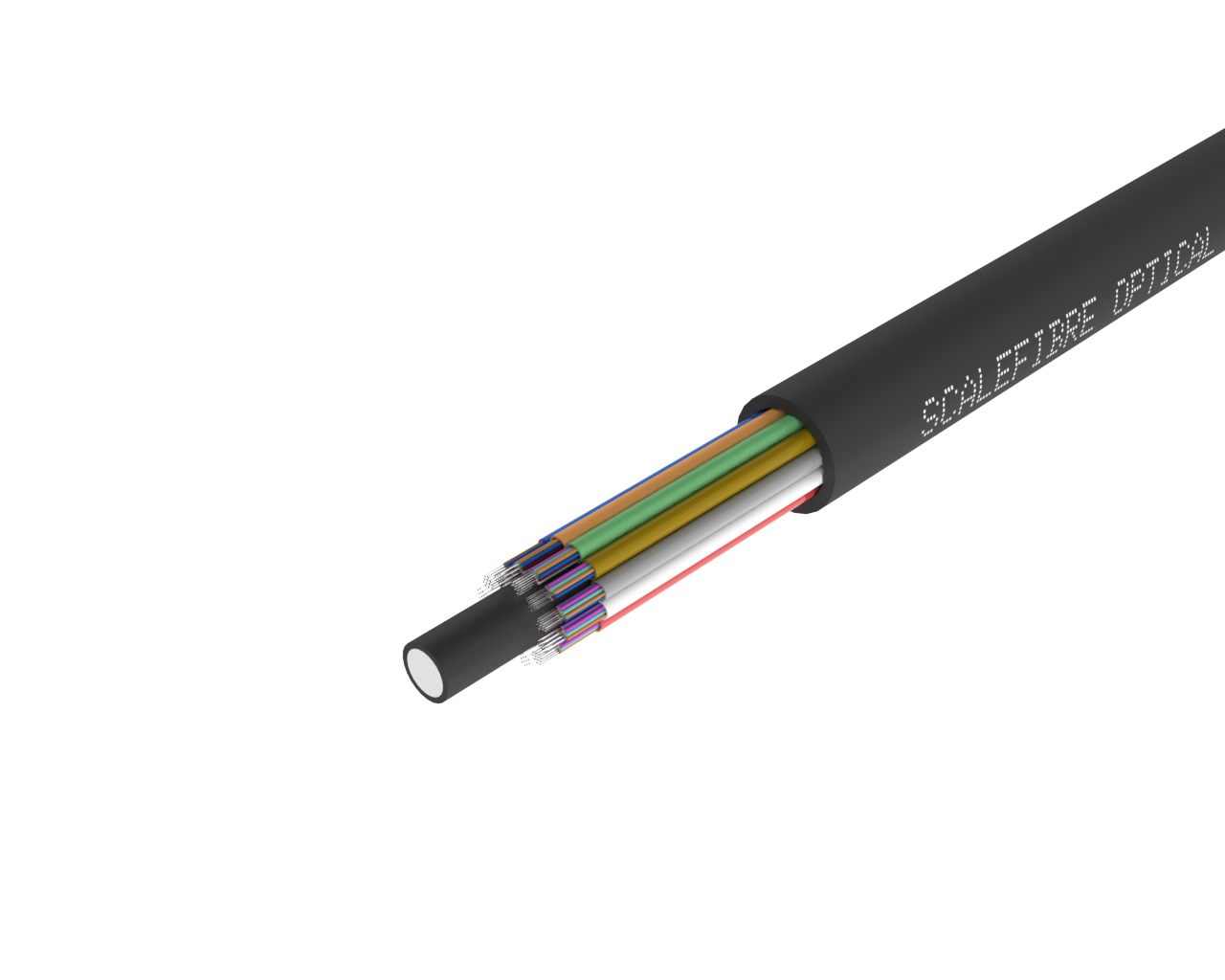

Cabo mini loose tube (12–864F) com revestimento de PE, elemento de reforço de FRP e núcleo seco com tubos StaticGEL™.
- Contagem de fibras de 12 a 864
- Diâmetros compactos para máxima utilização do duto
- Construção de tubo solto trançado para instalação rápida e flexível
- O elemento de reforço central de FRP garante robustez à tração em trações de longa distância
- Núcleo seco com tubos soltos StaticGEL™ para manuseio limpo e sem sujeira
Projetado para Superar
Entregue com Certeza
Aquisição Simplificada
Pronto para Implantação Rápida
Pronto para Escalar
Conformidade Garantida
Esta família de cabos ópticos de tubo solto mini foi projetada para ser compacta e rápida de instalar em ambientes com dutos congestionados, com contagens de fibras de 12 a 864. Diâmetros de apenas 6,3 mm proporcionam alta densidade de fibras para maximizar a utilização do duto. Uma capa de polietileno (PE) preta garante durabilidade. Um elemento de reforço central de FRP proporciona robustez à tração, enquanto o núcleo seco com composto bloqueador de água StaticGEL™ dentro dos tubos garante um manuseio limpo e sem bagunça.
Projetado para instalação por métodos de tração, jato, flutuação ou sopro de ar em redes de hiperescala, operadoras, empresas, concessionárias de serviços públicos e campus. Disponível com opções de fibra monomodo (G.657.A1 ou G.657.A2) e multimodo (OM1 / OM3 / OM4 / OM5).
| Detalhes da construção | |
| Contagem de fibras | 12 a 864 fibras |
| Tipo de fibra | G.657.A1 monomodo G.657.A2 monomodo OM1 multimodo OM3 multimodo OM4 multimodo |
| Configuração do tubo | Até 24 tubos soltos (12–36 fibras por tubo, dependendo da contagem) |
| Enchimento de tubos | Tecnologia StaticGEL™ para manuseio limpo e rápido |
| Bloqueio de água no núcleo | Núcleo seco com fios intumescíveis em água ao redor do membro central |
| Membro de Força | Haste central de FRP (dielétrica) |
| Cordas de segurança | Dois |
| Jaqueta | Polietileno (PE) |
| Dimensões do cabo | |
| Diâmetro externo | 12F: 6,3 mm 24F: 6,3 mm 48F: 6,3 ± 0,3 mm 72F: 6,3 ± 0,3 mm 144F: 8,3 ± 0,3 mm 288F: 9,8 ± 0,3 mm 432F: 8,8 ± 0,3 mm 864F: 11,3 ± 0,3 mm |
| Peso | 12F: 31 kg/km 24F: 31 kg/km 48F: 33 kg/km 72F: 33 lb/km 144F: 62 lb/km 288F: 82 lb/km 432F: 63 lb/km 864F: 106 lb/km |
| Raio de curvatura | |
| Raio de curvatura mínimo (instalação) | 130 mm a 230 mm (dependendo da contagem de fibras) |
| Raio de curvatura mínimo (sem carga / estático) | 65 mm a 115 mm (dependendo da contagem de fibras) |
| Características Mecânicas | |
| Resistência à tração (curto prazo) | 1.000 N (12–144F) / 2.000 N (288–864F) |
| Resistência ao esmagamento | 2.000 N/10 cm |
| Ambiental | |
| Temperatura de operação | -10 °C a +70 °C |
| Temperatura de instalação | 0 °C a +50 °C |
| Temperatura de armazenamento | -20 °C a +70 °C |
| Conformidade | |
| Padrões | IEC 60794; AS/CA S008; TIA-598-C; padrões de fibra óptica ITU-T |
| Compatível com RoHS3 | Sim |
| Mini Loose Tube Monomodo (G.657.A1) – Contagens de Fibras Padrão | |
| Número da peça | Descrição |
| C-MLT-S7-12-P | Mini Loose Tube, 12 Fibre, Single-mode (G.657.A1), PE |
| C-MLT-S7-24-P | Mini Loose Tube, 24 Fibre, Single-mode (G.657.A1), PE |
| C-MLT-S7-48-P | Mini Loose Tube, 48 Fibre, Single-mode (G.657.A1), PE |
| C-MLT-S7-72-P | Mini Loose Tube, 72 Fibre, Single-mode (G.657.A1), PE |
| C-MLT-S7-96-P | Mini Loose Tube, 96 Fibre, Single-mode (G.657.A1), PE |
| C-MLT-S7-144-P | Mini Loose Tube, 144 Fibre, Single-mode (G.657.A1), PE |
| C-MLT-S7-288-P | Mini Loose Tube, 288 Fibre, Single-mode (G.657.A1), PE |
| C-MLT-S7-432-P | Mini Loose Tube, 432 Fibre, Single-mode (G.657.A1), PE |
| C-MLT-S7-864-P | Mini Loose Tube, 864 Fibre, Single-mode (G.657.A1), PE |
| Mini Loose Tube Monomodo (G.657.A2) – Contagens de Fibras Padrão | |
| Número da peça | Descrição |
| C-MLT-S7A2-12-P | Mini Loose Tube, 12 Fibre, Single-mode (G.657.A2), PE |
| C-MLT-S7A2-24-P | Mini Loose Tube, 24 Fibre, Single-mode (G.657.A2), PE |
| C-MLT-S7A2-48-P | Mini Loose Tube, 48 Fibre, Single-mode (G.657.A2), PE |
| C-MLT-S7A2-72-P | Mini Loose Tube, 72 Fibre, Single-mode (G.657.A2), PE |
| C-MLT-S7A2-96-P | Mini Loose Tube, 96 Fibre, Single-mode (G.657.A2), PE |
| C-MLT-S7A2-144-P | Mini Loose Tube, 144 Fibre, Single-mode (G.657.A2), PE |
| C-MLT-S7A2-288-P | Mini Loose Tube, 288 Fibre, Single-mode (G.657.A2), PE |
| C-MLT-S7A2-432-P | Mini Loose Tube, 432 Fibre, Single-mode (G.657.A2), PE |
| C-MLT-S7A2-864-P | Mini Loose Tube, 864 Fibre, Single-mode (G.657.A2), PE |
| Mini Loose Tube Multimode (OM1) – Contagens de fibras padrão | |
| Número da peça | Descrição |
| C-MLT-M1-12-P | Mini Loose Tube, 12 Fibre, Multimode (OM1), PE |
| C-MLT-M1-24-P | Mini Loose Tube, 24 Fibre, Multimode (OM1), PE |
| C-MLT-M1-48-P | Mini Loose Tube, 48 Fibre, Multimode (OM1), PE |
| C-MLT-M1-72-P | Mini Loose Tube, 72 Fibre, Multimode (OM1), PE |
| C-MLT-M1-96-P | Mini Loose Tube, 96 Fibre, Multimode (OM1), PE |
| C-MLT-M1-144-P | Mini Loose Tube, 144 Fibre, Multimode (OM1), PE |
| C-MLT-M1-288-P | Mini Loose Tube, 288 Fibre, Multimode (OM1), PE |
| C-MLT-M1-432-P | Mini Loose Tube, 432 Fibre, Multimode (OM1), PE |
| C-MLT-M1-864-P | Mini Loose Tube, 864 Fibre, Multimode (OM1), PE |
| Mini Loose Tube Multimode (OM3) – Contagens de fibras padrão | |
| Número da peça | Descrição |
| C-MLT-M3-12-P | Mini Loose Tube, 12 Fibre, Multimode (OM3), PE |
| C-MLT-M3-24-P | Mini Loose Tube, 24 Fibre, Multimode (OM3), PE |
| C-MLT-M3-48-P | Mini Loose Tube, 48 Fibre, Multimode (OM3), PE |
| C-MLT-M3-72-P | Mini Loose Tube, 72 Fibre, Multimode (OM3), PE |
| C-MLT-M3-96-P | Mini Loose Tube, 96 Fibre, Multimode (OM3), PE |
| C-MLT-M3-144-P | Mini Loose Tube, 144 Fibre, Multimode (OM3), PE |
| C-MLT-M3-288-P | Mini Loose Tube, 288 Fibre, Multimode (OM3), PE |
| C-MLT-M3-432-P | Mini Loose Tube, 432 Fibre, Multimode (OM3), PE |
| C-MLT-M3-864-P | Mini Loose Tube, 864 Fibre, Multimode (OM3), PE |
| Mini Loose Tube Multimode (OM4) – Contagens de fibras padrão | |
| Número da peça | Descrição |
| C-MLT-M4-12-P | Mini Loose Tube, 12 Fibre, Multimode (OM4), PE |
| C-MLT-M4-24-P | Mini Loose Tube, 24 Fibre, Multimode (OM4), PE |
| C-MLT-M4-48-P | Mini Loose Tube, 48 Fibre, Multimode (OM4), PE |
| C-MLT-M4-72-P | Mini Loose Tube, 72 Fibre, Multimode (OM4), PE |
| C-MLT-M4-96-P | Mini Loose Tube, 96 Fibre, Multimode (OM4), PE |
| C-MLT-M4-144-P | Mini Loose Tube, 144 Fibre, Multimode (OM4), PE |
| C-MLT-M4-288-P | Mini Loose Tube, 288 Fibre, Multimode (OM4), PE |
| C-MLT-M4-432-P | Mini Loose Tube, 432 Fibre, Multimode (OM4), PE |
| C-MLT-M4-864-P | Mini Loose Tube, 864 Fibre, Multimode (OM4), PE |
