- Otimizado para grandes vãos (até 500 m, dependendo da carga)
- Contagem de fibras de 6 a 288
- Construção com revestimento duplo para proteção mecânica superior.
- Camada espessa de fio de aramida entre os revestimentos interno e externo para máxima resistência à tração.
- Núcleo seco com tubos soltos StaticGEL™ para manuseio limpo e sem sujeira.
- Construção totalmente dielétrica e não metálica (não requer aterramento)
Projetado para Superar
Entregue com Certeza
Aquisição Simplificada
Pronto para Implantação Rápida
Pronto para Escalar
Conformidade Garantida
A família de cabos ópticos SkySPAN™ Long Span ADSS (All-Dielectric Self-Supporting) é a solução aérea mais robusta da série, projetada para ambientes exigentes de longa distância e linhas de transmissão. Capaz de abranger distâncias de até 500 metros (dependendo das condições de carga), este cabo é ideal para redes de alta capacidade com até 288 fibras.

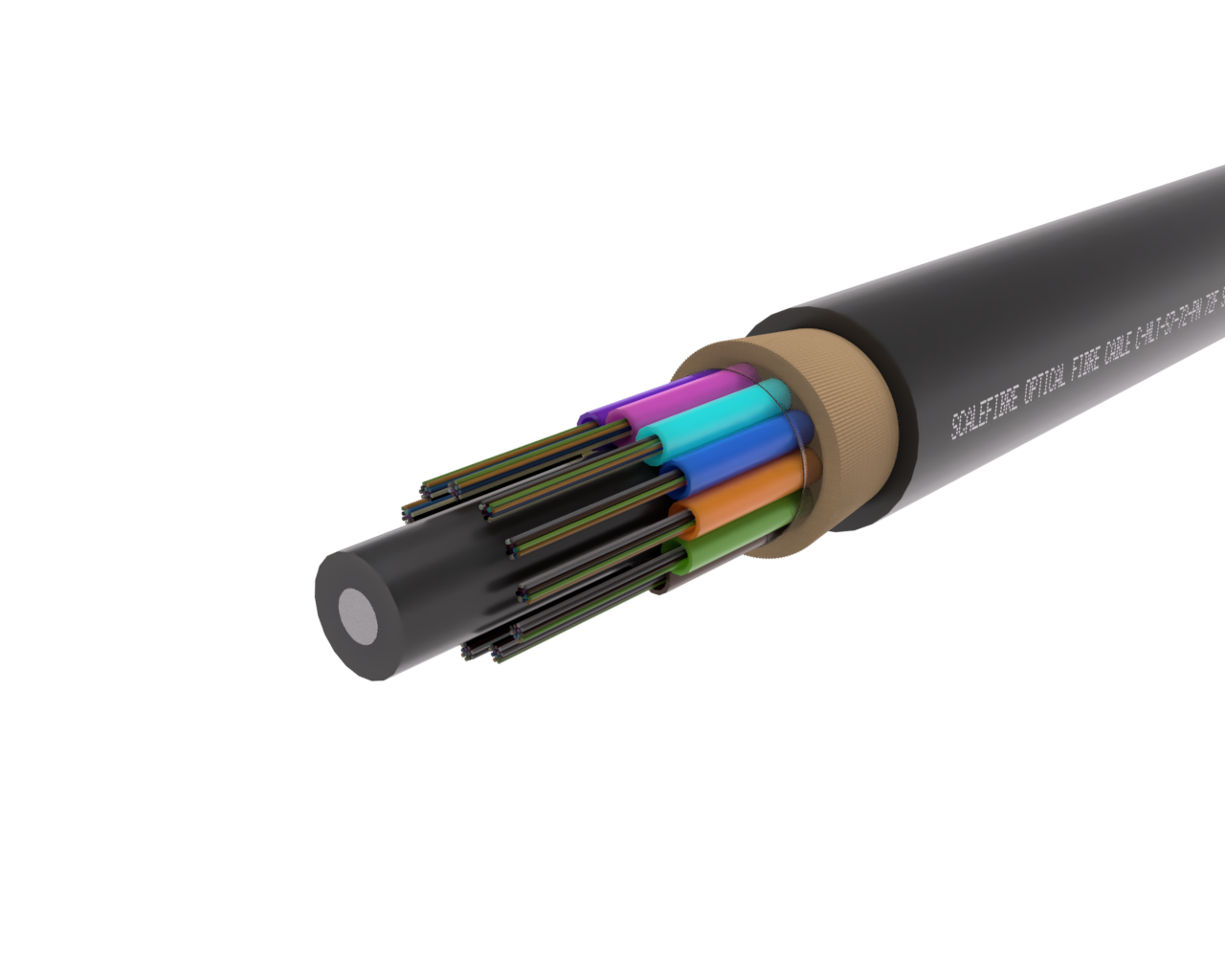

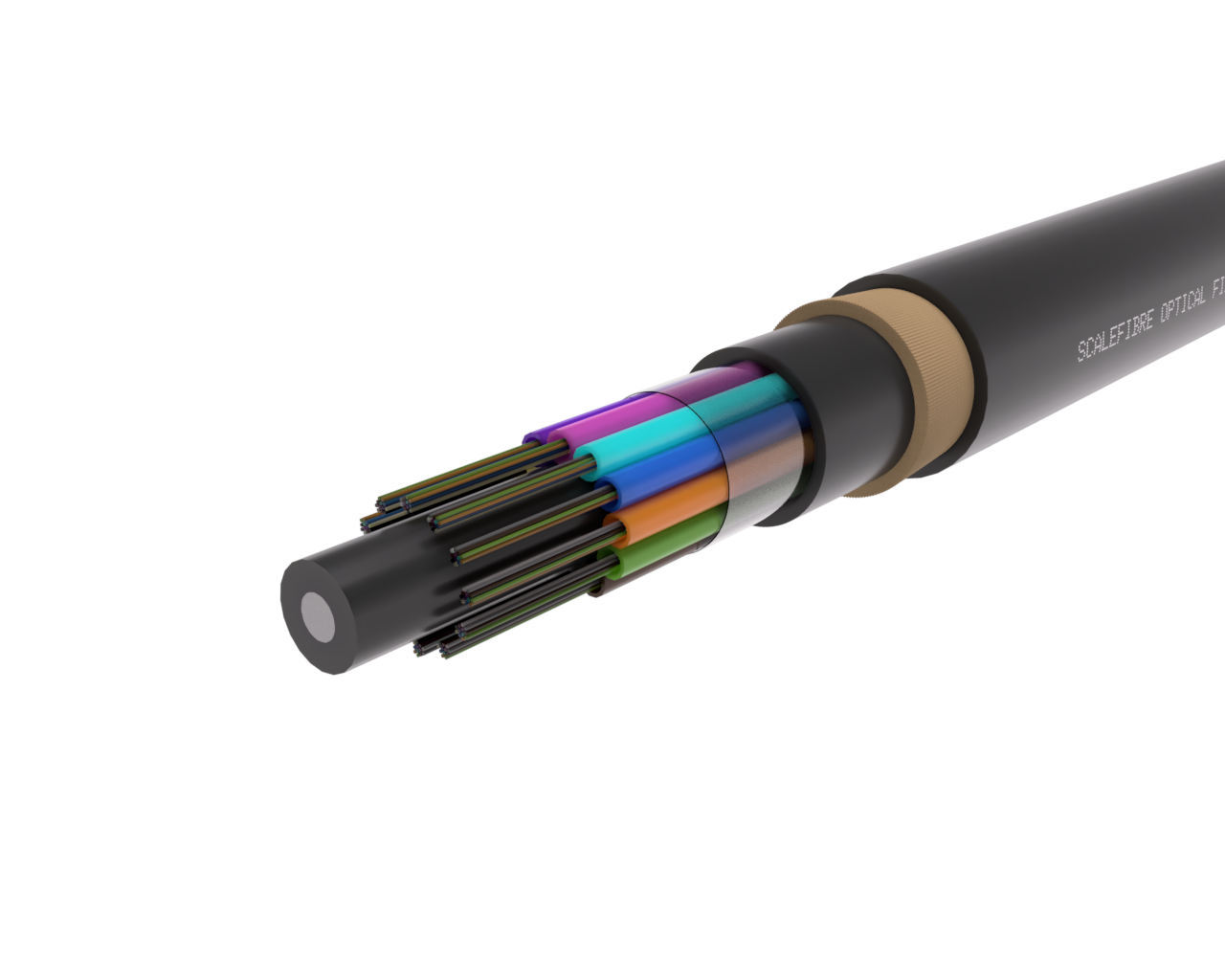

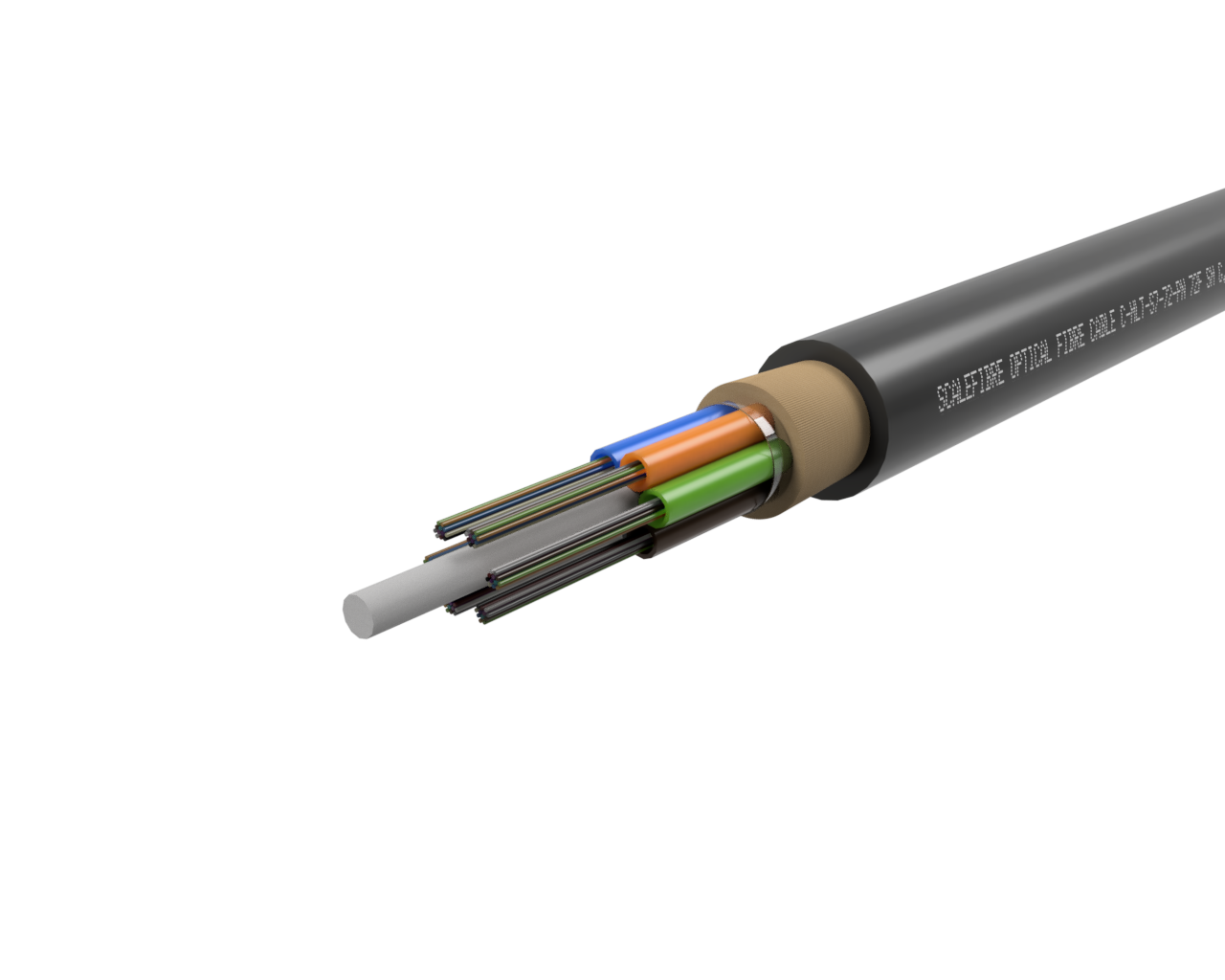

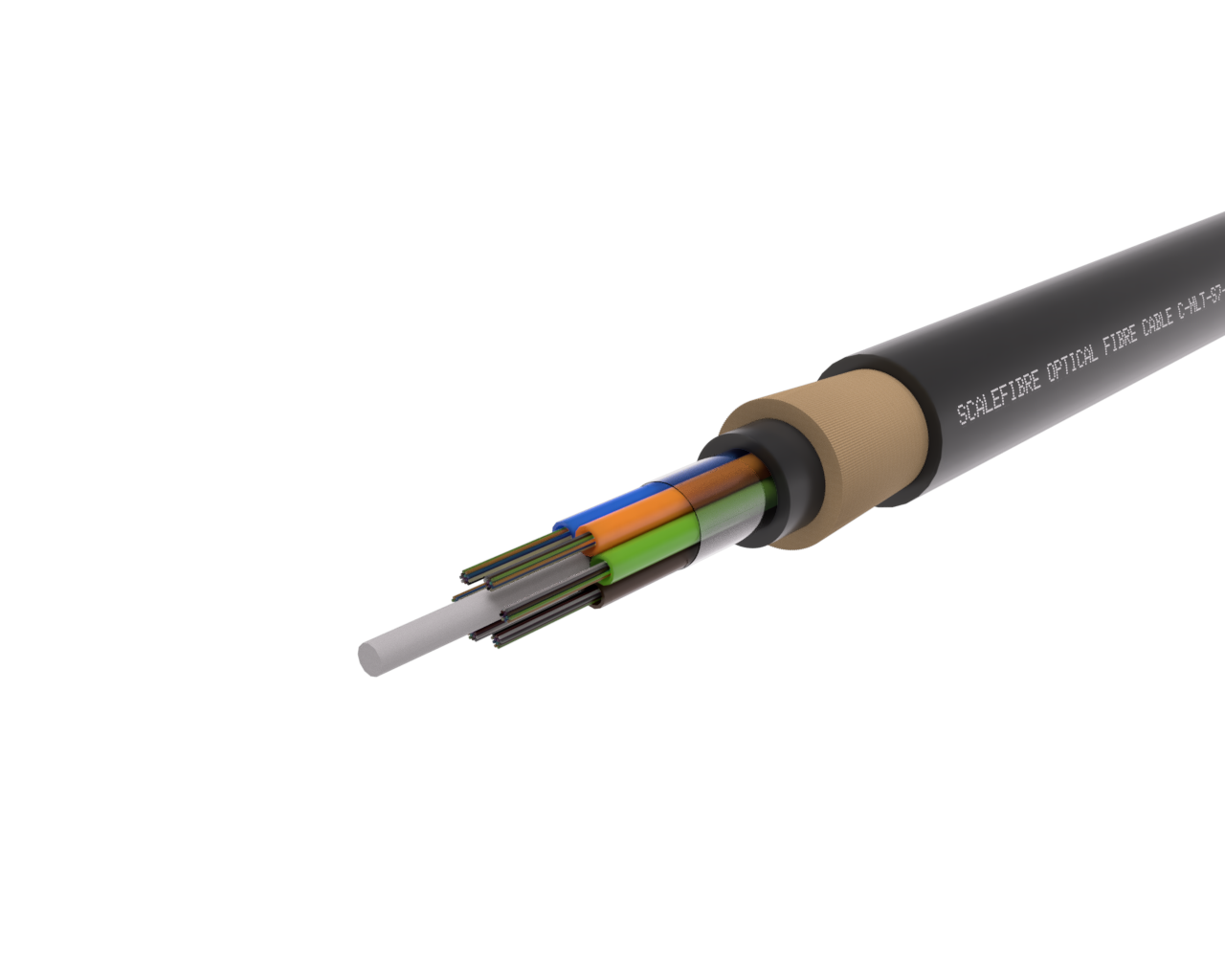

A construção do cabo SkySPAN™ Long Span apresenta um design de dupla camada para máxima proteção mecânica. O núcleo utiliza a tecnologia StaticGEL™ em tubos soltos trançados em SZ, envolvendo um elemento central de reforço em PRFV (Plástico Reforçado com Fibra de Vidro). Uma camada interna de polietileno (PE) protege o núcleo, enquanto uma espessa camada de fios de aramida entre os revestimentos proporciona a substancial resistência à tração necessária para grandes vãos. Com acabamento em uma resistente camada externa de PE preta, este cabo oferece desempenho sem concessões em condições ambientais extremas.
| Detalhes da construção | |
| Contagem de fibras | 6 a 288 fibras |
| Tipo de fibra | G.652.D monomodo G.657.A1 monomodo G.655 monomodo Multimodo Fibras especiais |
| Configuração do tubo | Tubos soltos com filamentos SZ (máximo de 12 fibras por tubo) |
| Enchimento de tubos | Tecnologia StaticGEL™ para manuseio limpo e rápido. |
| Bloqueio de água central | Núcleo seco com fios e fita bloqueadores de água. |
| Elemento de tração | Haste central de PRFV (dielétrica) |
| Reforço periférico | Fios de aramida de alta resistência (entre revestimentos) |
| Fio de rasgo | Um |
| Revestimento | Revestimento duplo (polietileno preto interno e externo) |
| Dimensões do cabo | |
| Diâmetro externo | 6-36F: 13,7 ± 0,5 mm 48-72F: 14,3 ± 0,5 mm 96F: 15,6 ± 0,5 mm 120F: 16,9 ± 0,5 mm 144F: 18,3 ± 0,5 mm 288F: 21,5 ± 0,5 mm |
| Peso | 6-36F: 142 kg/km 48-72F: 155 kg/km 96F: 186 kg/km 120F: 222 kg/km 144F: 255 kg/km 288F: 348 kg/km |
| Raio de curvatura | |
| Raio de curvatura mínimo (Instalação) | 20 × Diâmetro externo do cabo (274 mm a 430 mm, dependendo da quantidade) |
| Raio de curvatura mínimo (sem carga / estático) | 10 × Diâmetro externo do cabo (137 mm a 215 mm, dependendo da quantidade) |
| Características mecânicas | |
| Resistência à tração (teste) | 2.700 N (IEC 60794-1-2 Método E1) |
| Resistência ao esmagamento | 2.000 N/100 mm (IEC 60794-1-2 Método E3) |
| Resistência ao impacto | 10 J (IEC 60794-1 Método E4) |
| Ambiental | |
| Temperatura de operação | -40 °C a +70 °C |
| Temperatura de instalação | -30 °C a +60 °C |
| Temperatura de armazenamento | -40 °C a +70 °C |
| Conformidade | |
| Padrões | IEC 60794-1; AS/CA S008; normas de fibra óptica da ITU-T |
| Em conformidade com a RoHS | Sim |
| SkySPAN™ ADSS Monomodo (G.652.D) – Contagem padrão de fibras | |
| Número da peça | Descrição |
| C-SSL-S2-6-P | Cabo ADSS, vão longo, monomodo (G.652.D), 6F, revestimento duplo em PE |
| C-SSL-S2-12-P | Cabo ADSS, vão longo, monomodo (G.652.D), 12F, revestimento duplo em PE |
| C-SSL-S2-24-P | Cabo ADSS, vão longo, monomodo (G.652.D), 24F, revestimento duplo em PE |
| C-SSL-S2-48-P | Cabo ADSS, vão longo, monomodo (G.652.D), 48F, revestimento duplo em PE |
| C-SSL-S2-72-P | Cabo ADSS, vão longo, monomodo (G.652.D), 72F, revestimento duplo em PE |
| C-SSL-S2-96-P | Cabo ADSS, vão longo, monomodo (G.652.D), 96F, revestimento duplo em PE |
| C-SSL-S2-144-P | Cabo ADSS, vão longo, monomodo (G.652.D), 144F, revestimento duplo em PE |
| C-SSL-S2-288-P | Cabo ADSS, vão longo, monomodo (G.652.D), 288F, revestimento duplo em PE |
| SkySPAN™ ADSS Monomodo (G.657.A1) – Contagem padrão de fibras | |
| Número da peça | Descrição |
| C-SSL-S7-6-P | Cabo ADSS, vão longo, monomodo (G.657.A1), 6F, revestimento duplo em PE |
| C-SSL-S7-12-P | Cabo ADSS, vão longo, monomodo (G.657.A1), 12F, revestimento duplo em PE |
| C-SSL-S7-24-P | Cabo ADSS, vão longo, monomodo (G.657.A1), 24F, revestimento duplo em PE |
| C-SSL-S7-48-P | Cabo ADSS, vão longo, monomodo (G.657.A1), 48F, revestimento duplo em PE |
| C-SSL-S7-72-P | Cabo ADSS, vão longo, monomodo (G.657.A1), 72F, revestimento duplo em PE |
| C-SSL-S7-96-P | Cabo ADSS, vão longo, monomodo (G.657.A1), 96F, revestimento duplo em PE |
| C-SSL-S7-144-P | Cabo ADSS, vão longo, monomodo (G.657.A1), 144F, revestimento duplo em PE |
| C-SSL-S7-288-P | Cabo ADSS, vão longo, monomodo (G.657.A1), 288F, revestimento duplo em PE |
