- Design HighSTACK™ com chassis fixo para máxima estabilidade do link
- Clipes de entrada lateral e traseira AnchorLINK™ para fixação rápida de cabos sem ferramentas
- Adaptadores LC Quadplex obturados para segurança a laser e proteção contra poeira
- Pré-configurado com cassetes de emenda de fita para fluxos de trabalho de fusão em massa
- Construção em aço de 1,6 mm para integridade estrutural sob carga total
- Numeração de portas de alta visibilidade para identificação rápida de circuitos
- Suporta emenda, terminação direta e conjuntos pré-terminados
- Compatível com racks padrão de 19 polegadas para operadoras e dados
Projetado para Superar
Entregue com Certeza
Aquisição Simplificada
Pronto para Implantação Rápida
Pronto para Escalar
Conformidade Garantida

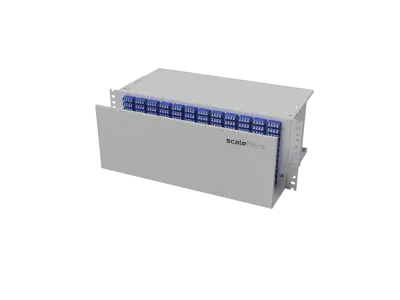

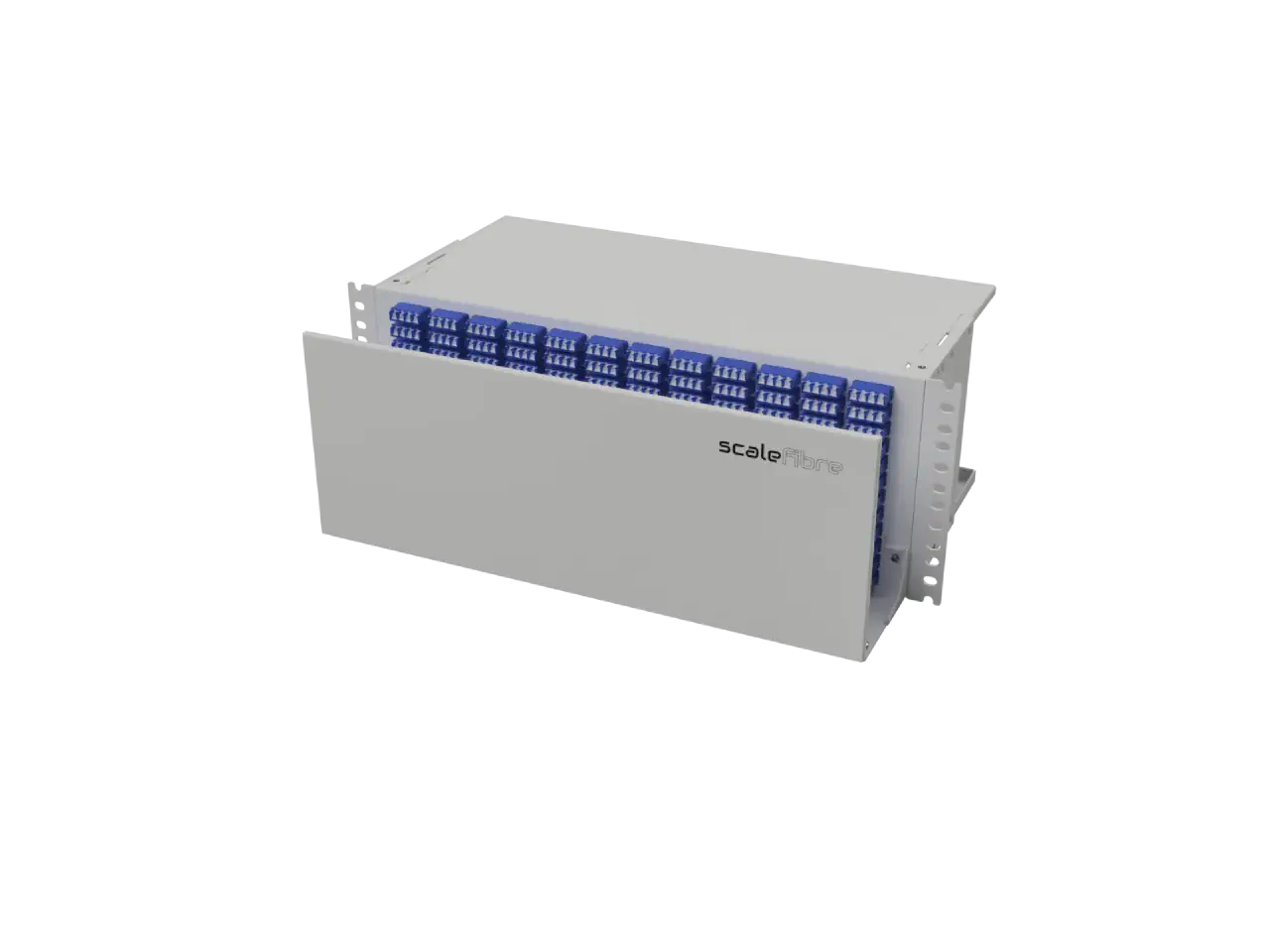

A série HighSTACK™ é uma gama de caixas fixas de alta densidade, construídas especificamente para redes de operadoras e centros de dados de alto desempenho. Ao utilizar um chassis rígido e não móvel, a plataforma HighSTACK™ oferece estabilidade absoluta para links de fibra de alta contagem, eliminando o risco de macrocurvaturas ou estresse do conector frequentemente associados a bandejas deslizantes em ambientes de alta densidade.

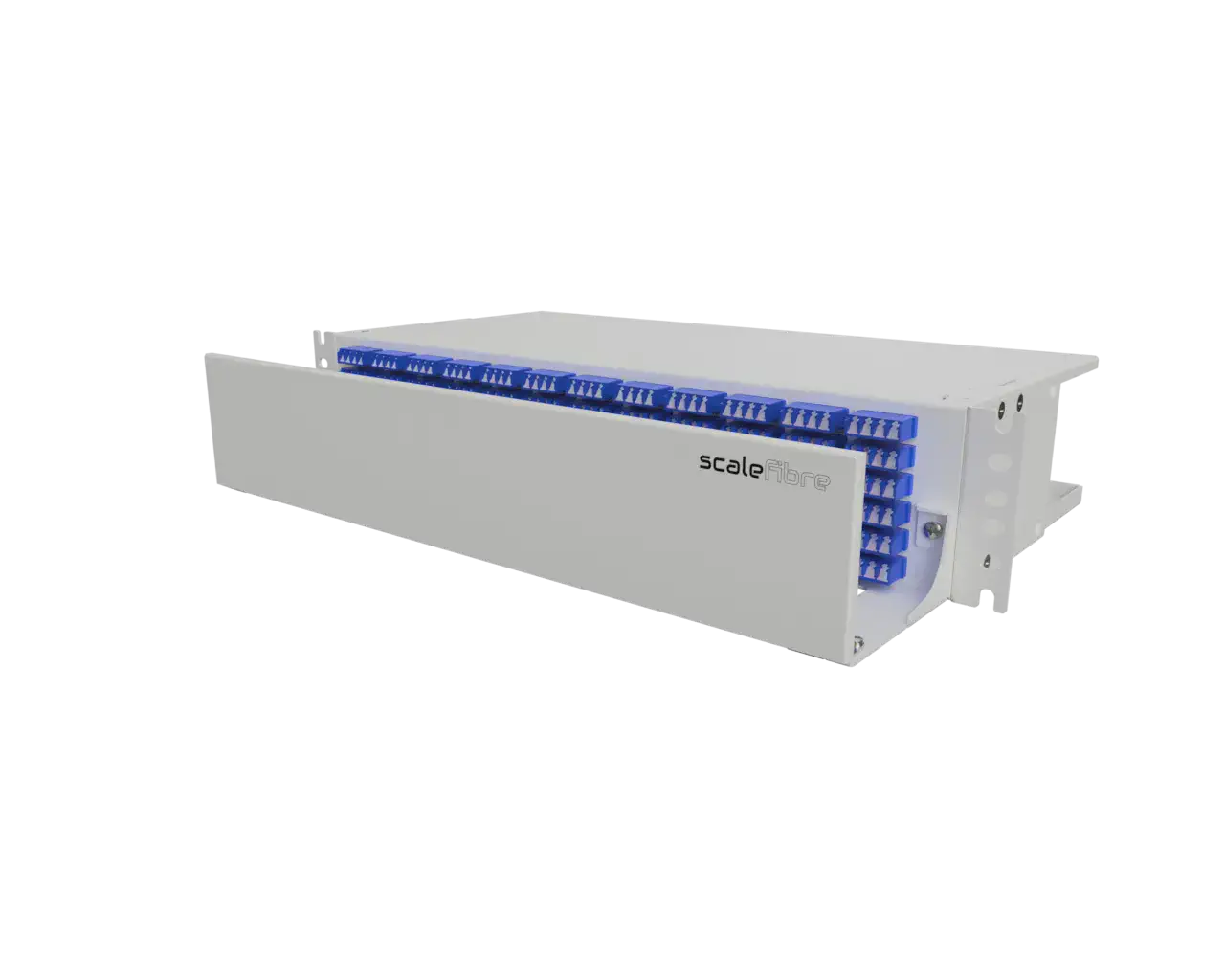

Disponíveis em configurações de 1RU, 2RU e 4RU, estas caixas são pré-populadas com adaptadores LC Quadplex obturados para suportar até 576 fibras em um único espaço de 4RU. A arquitetura interna é otimizada para fusão em massa, apresentando pontos de montagem dedicados para cassetes de emenda de fita ScaleFibre, garantindo transições limpas de backbones SmartRIBBON™ para campos de patch de alta densidade.

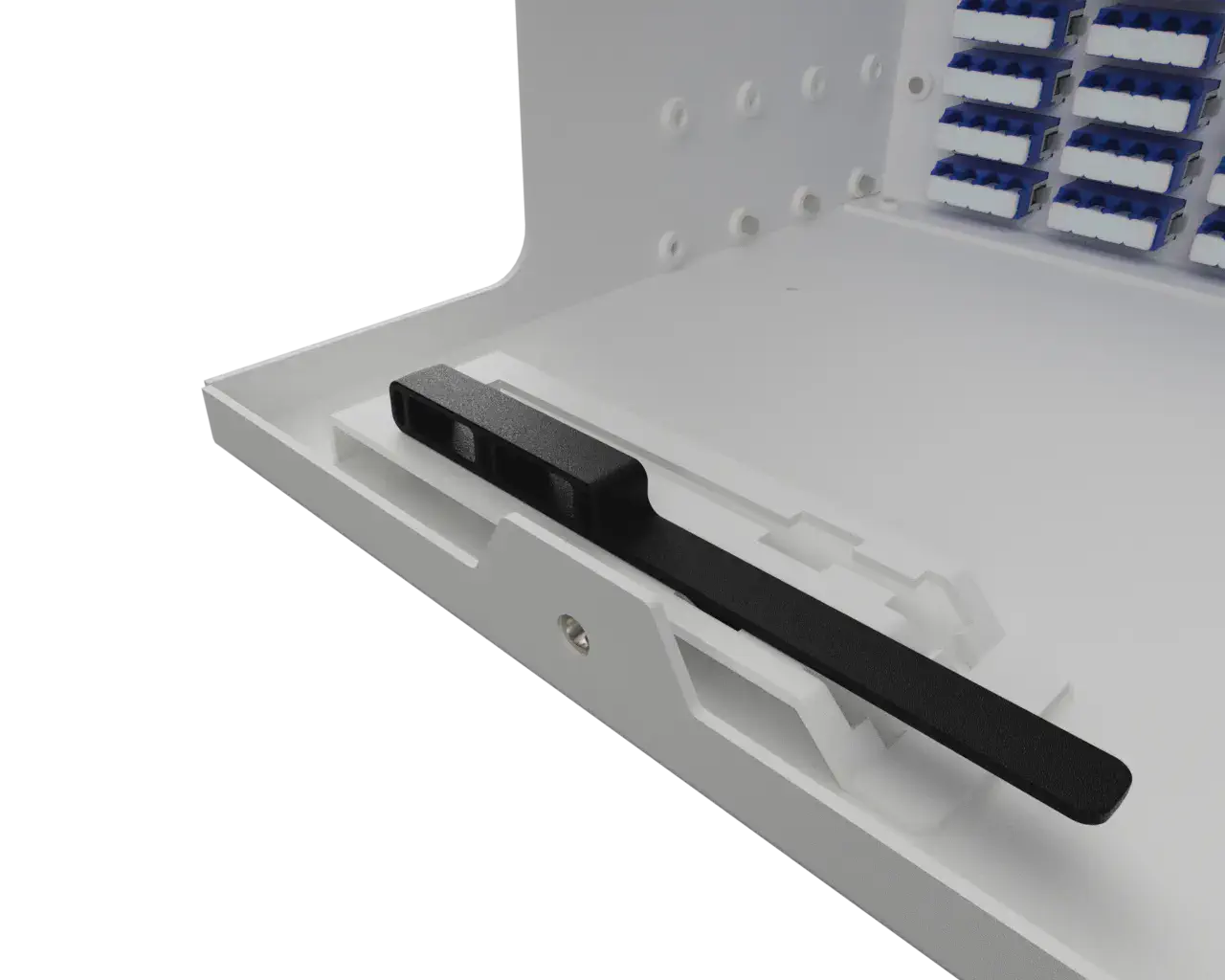

Cada caixa HighSTACK™ possui o sistema de clipe AnchorLINK™ para fixação de cabos sem ferramentas. Estes clipes permitem que os cabos de entrada sejam encaixados nos pontos de entrada traseiros ou laterais instantaneamente, proporcionando alívio de tensão superior e controle de raio de curvatura sem a necessidade de prensa-cabos ou abraçadeiras tradicionais.
| Capacidade e Densidade | |

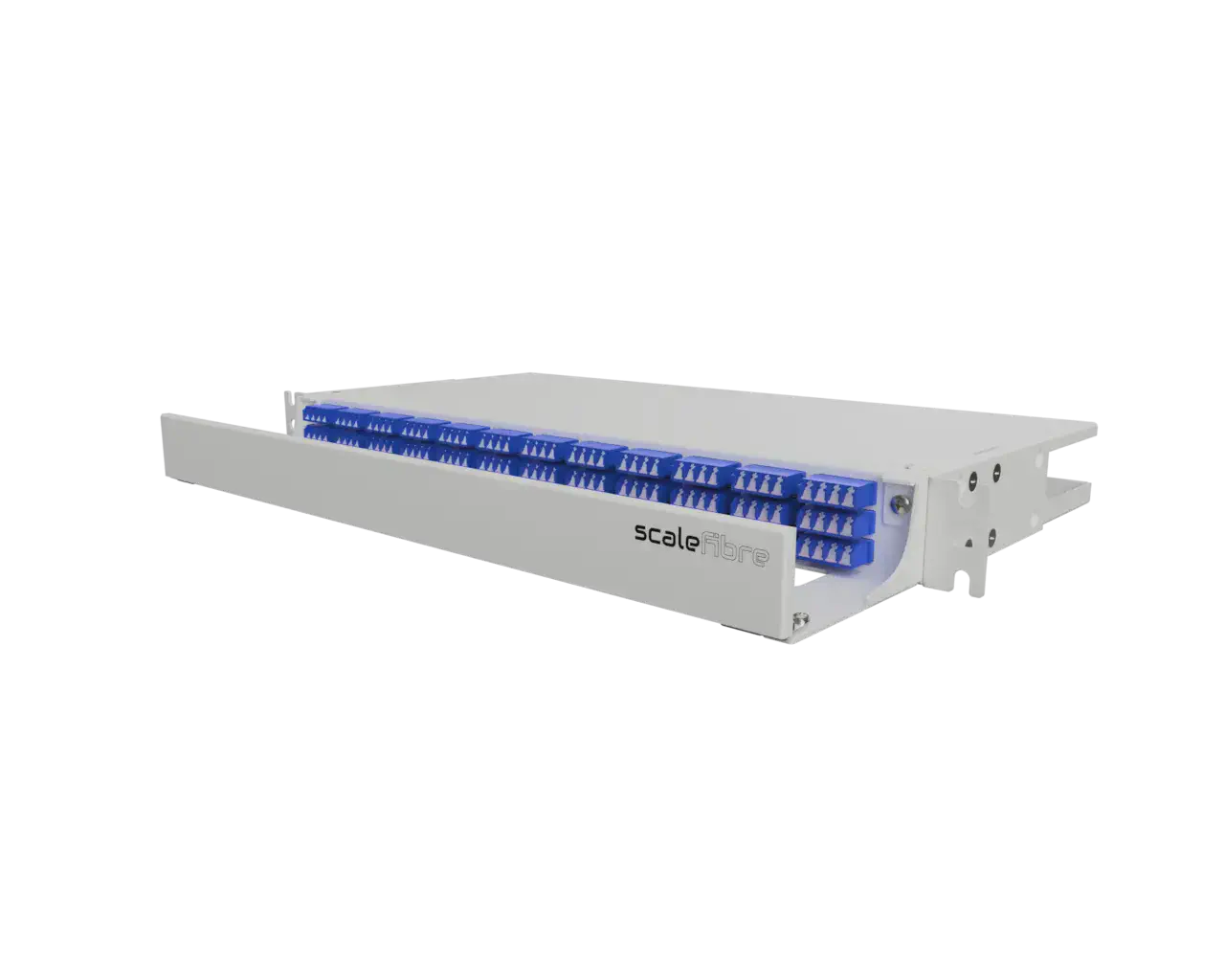

| Capacidade 1RU | 144 Fibras (36 x Adaptadores LC Quad) |
| Capacidade 2RU | 288 Fibras (72 x Adaptadores LC Quad) |
| Capacidade 4RU | 576 Fibras (144 x Adaptadores LC Quad) |
| Estilo de Adaptador | LC Quadplex Obturado, Luva Cerâmica |
| Desempenho Óptico | |
| Pigtails | Pigtails de fita incluídos em configurações de emenda |
| Perda de Inserção | IEC 61753-1 Grau B (Média ≤ 0.12dB; Máx ≤ 0.25dB para >97%) |
| Perda de Retorno | LC/PC ≥ 50dB; LC/APC ≥ 65dB |
| Gerenciamento de Cabos | |
| Mecanismo de Entrada | Clipes de Encaixe AnchorLINK™ Sem Ferramentas |
| Posições de Entrada | Entrada Traseira e Lateral Dupla |
| Compatibilidade de Cabos | Tubo Solto, SmartRIBBON™ e Breakouts Pré-terminados |
| Construção | |
| Largura | 483 mm (19") |
| Profundidade | 300 mm |
| Altura (1U/2U/4U) | 44mm / 88mm / 176mm |
| Conformidade | |
| Padrão de Rack | Compatibilidade EIA-310 19 polegadas |
| Compatível com RoHS3 | Sim |
| Caixas de Emenda HighSTACK, LC/UPC | |
| HS-1RU-S-144F-LC | Caixa HighSTACK 1RU, Emenda de Fita 112F, 144F LC/UPC (36 x Quad), Obturada |
| HS-2RU-S-288F-LC | Caixa HighSTACK 2RU, Emenda de Fita 12F, 288F LC/UPC (72 x Quad), Obturada |
| HS-4RU-S-576F-LC | Caixa HighSTACK 4RU, Emenda de Fita 12F, 576F LC/UPC (144 x Quad), Obturada |
| Caixas de Emenda HighSTACK, LC/APC | |
| HS-1RU-S-144F-LCA | Caixa HighSTACK 1RU, Emenda de Fita 12F, 144F LC/APC (36 x Quad), Obturada |
| HS-2RU-S-288F-LCA | Caixa HighSTACK 2RU, Emenda de Fita 12F, 288F LC/APC (72 x Quad), Obturada |
| HS-4RU-S-576F-LCA | Caixa HighSTACK 4RU, Emenda de Fita 12F, 576F LC/APC (144 x Quad), Obturada |
| Caixas de Patch HighSTACK, LC/UPC | |
| HS-1RU-P-144F-LC | Caixa HighSTACK 1RU, Patch, 144F LC/UPC (36 x Quad), Obturada |
| HS-2RU-P-288F-LC | Caixa HighSTACK 2RU, Patch, 288F LC/UPC (72 x Quad), Obturada |
| HS-4RU-P-576F-LC | Caixa HighSTACK 4RU, Patch, 576F LC/UPC (144 x Quad), Obturada |
| Caixas de Patch HighSTACK, LC/APC | |
| HS-1RU-P-144F-LCA | Caixa HighSTACK 1RU, Patch, 144F LC/APC (36 x Quad), Obturada |
| HS-2RU-P-288F-LCA | Caixa HighSTACK 2RU, Patch, 288F LC/APC (72 x Quad), Obturada |
| HS-4RU-P-576F-LCA | Caixa HighSTACK 4RU, Patch, 576F LC/APC (144 x Quad), Obturada |
