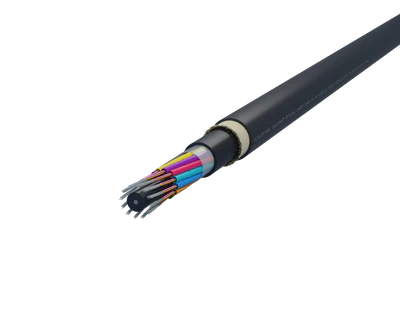

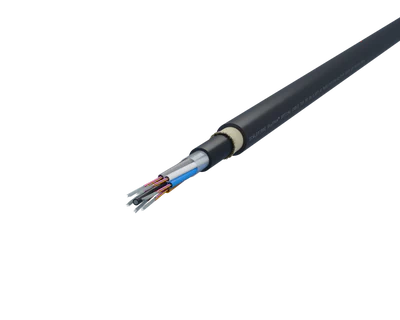

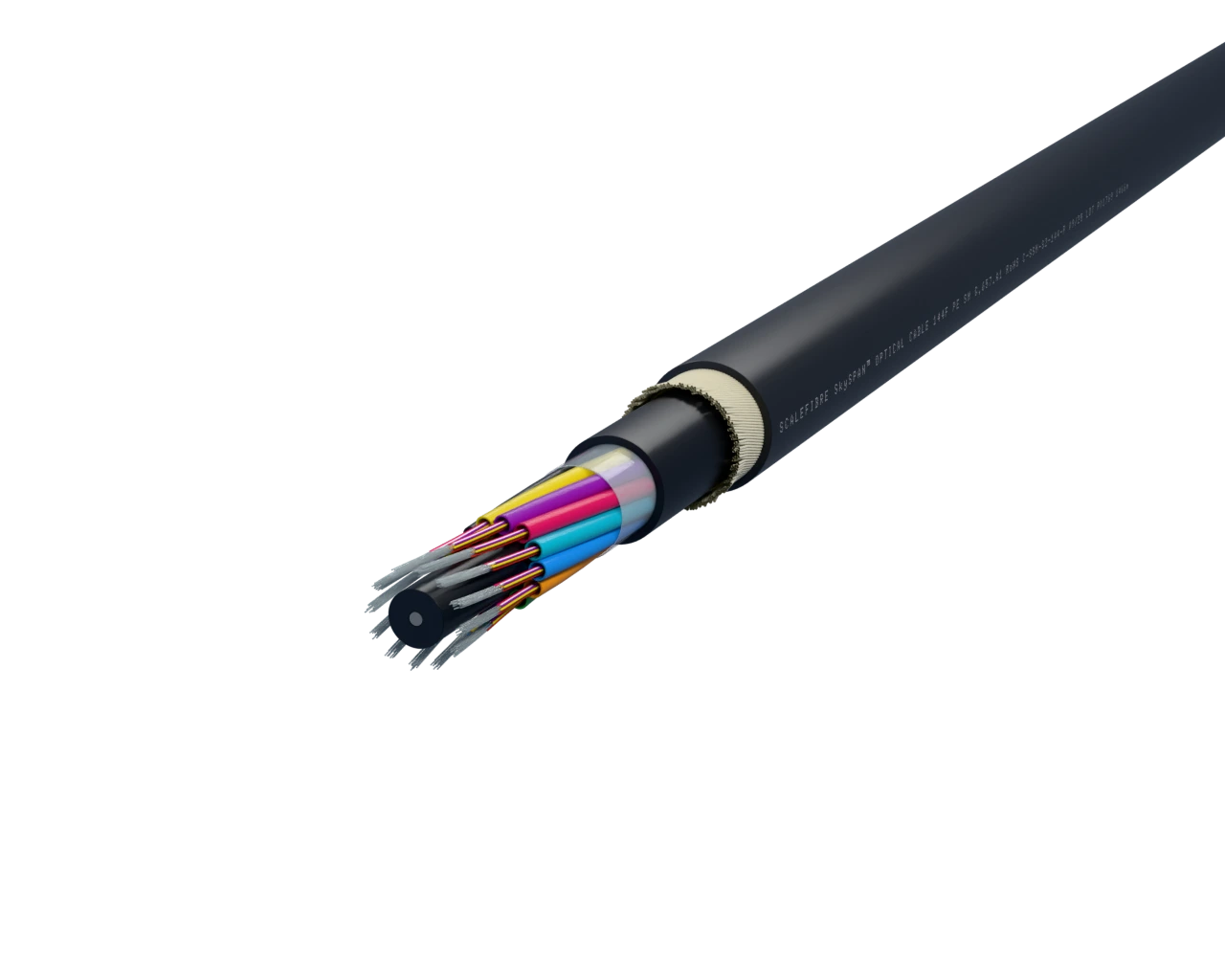

Kebo ya SkySPAN™ ADSS ya Masafa ya Kati (6–288F) yenye maganda mawili ya PE, muundo usio na metali (dielectric) wa FRP/Aramid, na kiini kikavu chenye mirija ya StaticGEL™.
- Imeboreshwa kwa ajili ya masafa ya kati (hadi mita 220 kulingana na mzigo)
- Hesabu za nyuzinyuzi kutoka 6 hadi 288
- Ujenzi wa maganda mawili kwa ajili ya ulinzi bora wa mitambo
- Ujenzi wa mirija iliyolegea iliyosokotwa kwa SZ kwa ajili ya kunyumbulika zaidi na ufikiaji wa katikati ya masafa (mid-span)
- Kiungo kikuu cha FRP na uzi wa pembeni wa Aramid kwa ajili ya nguvu ya kujitegemeza
- Kiini kikavu chenye mirija ya StaticGEL™ iliyolegea kwa ajili ya utunzaji safi na usio na uchafu mwingi
- Ujenzi usio wa metali unaotumia dielektriki pekee (hakuna haja ya kutuliza umeme/earthing)
Imebuniwa Kuongeza Ufanisi
Iliyowasilishwa kwa Uhakika
Ununuzi Umefanywa Rahisi
Tayari kwa Utekelezaji wa Haraka
Tayari kwa Kupanua Uwezo
Uzingatiaji Umehakikishwa
Familia ya kebo ya macho ya SkySPAN™ ADSS ya Masafa ya Kati (All-Dielectric Self-Supporting) imeundwa kwa ajili ya mitandao ya usambazaji ya angani kati ya nguzo inayohitaji nguvu ya juu ya mvutano na ustahimilivu wa mazingira. Imeundwa kwa matumizi ya masafa ya kati, na kebo hii ina muundo imara wa maganda mawili kwa ulinzi bora. Inaweza kuenea umbali hadi mita 220 (kulingana na hali ya upakiaji), kebo hii imeundwa kwa mitandao yenye uwezo mkubwa yenye idadi ya nyuzi hadi 288.
Kebo hutumia muundo wa msingi wa mirija iliyolegea (SZ) yenye teknolojia ya StaticGEL™ kwa ajili ya utunzaji safi na wa haraka. Kiungo cha nguvu cha FRP cha kati kimezungukwa na msingi wa kebo na ganda la ndani la polyethilini (PE). Safu ya uzi wa aramid hutumika kati ya maganda ya ndani na nje ili kutoa nguvu ya juu ya mvutano kwa masafa marefu zaidi bila mahitaji ya kutuliza. Ikiwa imekamilika na ganda jeusi la nje la PE, SkySPAN™ ya Masafa ya Kati inahakikisha uaminifu wa kipekee wa muda mrefu.
| Maelezo ya Ujenzi | |
| Idadi ya Nyuzinyuzi | Nyuzinyuzi 6 hadi 288 |
| Aina ya Nyuzinyuzi | G.652.D ya hali moja G.657.A1 ya hali moja G.655 ya hali moja Hali nyingi Nyuzi maalum |
| Usanidi wa Mirija | Mirija iliyolegea yenye nyuzi za SZ (Upeo wa nyuzi 12 kwa kila mrija) |
| Kujaza Mrija | Teknolojia ya StaticGEL™ kwa ajili ya utunzaji safi na wa haraka |
| Kuzuia Maji Kiini | Kiini kikavu chenye uzi unaozuia maji na tepi |
| Kiimarishaji cha Nguvu | Fimbo ya kati ya FRP (dielectric) |
| Nguvu ya pembeni | Vitambaa vya Aramid (vilivyo kati ya maganda ya ndani na nje) |
| Kamba za Kuchania (Ripcords) | Mbili (Kamba Mbili za Kuchania) |
| Ganda | Maganda Mawili (Poliethilini Nyeusi ya Ndani na Nje) |
| Vipimo vya Kebo | |
| Kipenyo cha Nje | 6-36F: 13.0 ± 0.5 mm 48-72F: 13.3 ± 0.5 mm 96F: 14.7 ± 0.5 mm 120F: 16.1 ± 0.5 mm 144F: 17.5 ± 0.5 mm 288F: 20.4 ± 0.5 mm |
| Uzito | 6-36F: 127 kg/km 48-72F: 133 kg/km 96F: 165 kg/km 120F: 197 kg/km 144F: 232 kg/km 288F: 315 kg/km |
| Kipenyo cha Kupinda | |
| Kipenyo cha Chini cha Kupinda (Usakinishaji) | 20 × Kebo OD (milimita 260 hadi 408 kulingana na idadi) |
| Kipenyo cha Chini cha Kupinda (Hakuna Mzigo / Tuli) | 10 × Kebo OD (130 mm hadi 204 mm kulingana na idadi) |
| Sifa za Kimitambo | |
| Nguvu ya Mvutano | 2,700 N (IEC 60794-1-2 Mbinu E1) |
| Upinzani wa Kuponda | 2,000 N/100 mm (IEC 60794-1-2 Mbinu E3) |
| Upinzani wa Athari | 10 J (IEC 60794-1 Mbinu E4) |
| Mazingira | |
| Joto la Uendeshaji | -40 °C hadi +70 °C |
| Joto la Ufungaji | -30 °C hadi +60 °C |
| Halijoto ya Hifadhi | -40 °C hadi +70 °C |
| Utiifu | |
| Viwango | IEC 60794-1; AS/CA S008; Viwango vya nyuzi za macho vya ITU-T |
| Inatii RoHS | Ndiyo |
| SkySPAN™ ADSS Hali Moja (G.652.D) – Hesabu za Kawaida za Nyuzinyuzi | |
| Nambari ya Sehemu | Maelezo |
| C-SSM-S2-6-P | Kebo ya ADSS, Masafa ya Kati, Hali Moja (G.652.D), 6F, Maganda Mawili ya PE |
| C-SSM-S2-12-P | Kebo ya ADSS, Masafa ya Kati, Hali Moja (G.652.D), 12F, Maganda Mawili ya PE |
| C-SSM-S2-24-P | Kebo ya ADSS, Masafa ya Kati, Hali Moja (G.652.D), 24F, Maganda Mawili ya PE |
| C-SSM-S2-48-P | Kebo ya ADSS, Masafa ya Kati, Hali Moja (G.652.D), 48F, Maganda Mawili ya PE |
| C-SSM-S2-72-P | Kebo ya ADSS, Masafa ya Kati, Hali Moja (G.652.D), 72F, Maganda Mawili ya PE |
| C-SSM-S2-96-P | Kebo ya ADSS, Masafa ya Kati, Hali Moja (G.652.D), 96F, Maganda Mawili ya PE |
| C-SSM-S2-144-P | Kebo ya ADSS, Masafa ya Kati, Hali Moja (G.652.D), 144F, Maganda Mawili ya PE |
| C-SSM-S2-288-P | Kebo ya ADSS, Masafa ya Kati, Hali Moja (G.652.D), 288F, Maganda Mawili ya PE |
| SkySPAN™ ADSS Hali Moja (G.657.A1) – Hesabu za Kawaida za Nyuzinyuzi | |
| Nambari ya Sehemu | Maelezo |
| C-SSM-S7-6-P | Kebo ya ADSS, Masafa ya Kati, Hali Moja (G.657.A1), 6F, Maganda Mawili ya PE |
| C-SSM-S7-12-P | Kebo ya ADSS, Masafa ya Kati, Hali Moja (G.657.A1), 12F, Maganda Mawili ya PE |
| C-SSM-S7-24-P | Kebo ya ADSS, Masafa ya Kati, Hali Moja (G.657.A1), 24F, Maganda Mawili ya PE |
| C-SSM-S7-48-P | Kebo ya ADSS, Masafa ya Kati, Hali Moja (G.657.A1), 48F, Maganda Mawili ya PE |
| C-SSM-S7-72-P | Kebo ya ADSS, Masafa ya Kati, Hali Moja (G.657.A1), 72F, Maganda Mawili ya PE |
| C-SSM-S7-96-P | Kebo ya ADSS, Masafa ya Kati, Hali Moja (G.657.A1), 96F, Maganda Mawili ya PE |
| C-SSM-S7-144-P | Kebo ya ADSS, Masafa ya Kati, Hali Moja (G.657.A1), 144F, Maganda Mawili ya PE |
| C-SSM-S7-288-P | Kebo ya ADSS, Masafa ya Kati, Hali Moja (G.657.A1), 288F, Maganda Mawili ya PE |
